Bedienungsanleitung für Akku-Bohrschrauber Fieldmann FDV 10350-A

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für den Akku-Bohrschrauber Fieldmann FDV 10350-A. Vor der ersten Inbetriebnahme muss der Akku vollständig geladen werden (empfohlen 3-5 Stunden). Das Gerät ist für den Heimgebrauch konzipiert und darf nicht für professionelle Zwecke verwendet werden. Achten Sie stets auf die korrekte Drehrichtung und verwenden Sie nur geeignete Bohrer und Bits.

Gerätebeschreibung

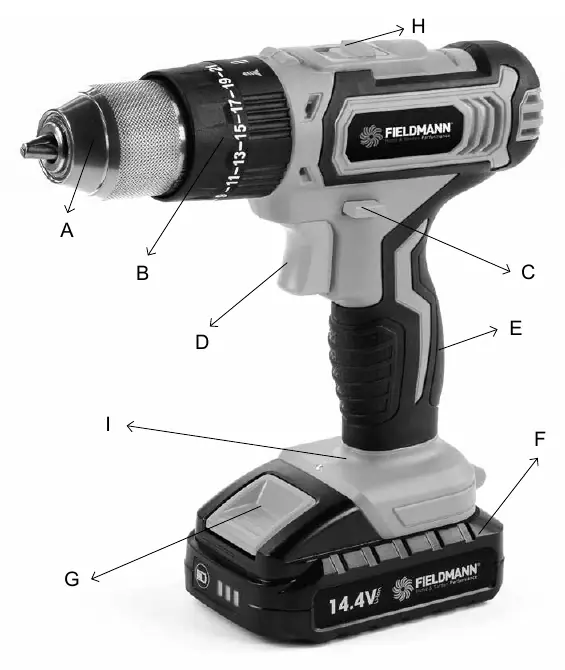

Das Gerät besteht aus folgenden Hauptkomponenten:

• A: Schnellspannbohrfutter
• B: Drehmomenteinstellring
• C: Drehrichtungsschalter (Vorwärts/Rückwärts/Neutral)
• D: Ein-/Ausschalter (Trigger)
• E: Handgriff
• F: Akku
• G: Akku-Entriegelungstaste
• H: 2-Gang-Schalter
• I: LED-Arbeitsleuchte

Inbetriebnahme und Laden

Um den Akku zu laden, entnehmen Sie diesen aus dem Gerät, indem Sie die Entriegelungstaste drücken. Schließen Sie das Ladegerät an eine Steckdose an und setzen Sie den Akku ein. Während des Ladevorgangs leuchten rote und grüne Anzeigen. Sobald der Akku voll ist, erlischt die rote Anzeige. Trennen Sie das Ladegerät nach dem Ladevorgang vom Stromnetz.

Bedienung

Die Drehzahl wird über den Druck auf den Ein-/Ausschalter (D) gesteuert: Je stärker der Druck, desto höher die Drehzahl. Der Drehrichtungsschalter (C) bestimmt die Laufrichtung. In der Mittelstellung ist der Schalter gesperrt, um ein versehentliches Einschalten zu verhindern. Das Drehmoment kann über den Ring (B) in 18 Stufen plus eine Bohrstufe eingestellt werden. Beginnen Sie bei Schraubarbeiten immer mit einer niedrigen Stufe.

Anwendungshinweise

Schrauben: Bohren Sie in Holz vor, um das Material zu schonen. Verwenden Sie niedrige Drehzahlen und das passende Drehmoment.

Bohren: Verwenden Sie für Holz, Metall oder Kunststoff jeweils geeignete Bohrer. Nutzen Sie beim Bohren in Metall oder Kunststoff keine Drehmomentbegrenzung. Bei harten Materialien sollte mit niedrigerer Drehzahl gebohrt werden.

Wartung und Lagerung

Das Gerät erfordert keine spezielle Wartung, sollte jedoch regelmäßig auf Verschleiß geprüft werden. Reinigen Sie Kunststoffteile mit einem weichen, feuchten Tuch. Verwenden Sie keine aggressiven Reinigungsmittel. Lagern Sie das Gerät an einem trockenen Ort, fern von Hitzequellen und außerhalb der Reichweite von Kindern. Trennen Sie bei längerer Nichtbenutzung das Ladegerät vom Stromnetz.

Fehlerbehebung

Bei Problemen prüfen Sie zunächst die Stromversorgung und den Akku. Sollte das Gerät nicht starten oder keine Leistung bringen, stellen Sie sicher, dass der Akku korrekt sitzt und geladen ist. Bei ungewöhnlichen Geräuschen oder Vibrationen prüfen Sie, ob der Bohrer stumpf oder beschädigt ist und ersetzen Sie diesen gegebenenfalls.

Technische Daten

Das Gerät arbeitet mit einer Nennspannung von 14,4V. Die Leerlaufdrehzahl beträgt 0-350 / 0-1400 U/min. Es verfügt über 19+1+1 Drehmomentstufen und ein Bohrfutter für Durchmesser bis 10/13mm.
