Bedienungsanleitung für Fieldmann FDSP 200652-E Farbsprühsystem

Wichtige Informationen aus der Anleitung

Das Fieldmann FDSP 200652-E ist ein elektrisches Farbsprühsystem für den Hausgebrauch. Es ist für Farben auf Wasser- und Lösungsmittelbasis, Lasuren, Holzschutzmittel und Beizen geeignet. Vor der Verwendung ist die Viskosität des Materials zu prüfen. Das Gerät darf nicht für toxische Materialien, Laugen oder säurehaltige Farben verwendet werden.

Produktbeschreibung

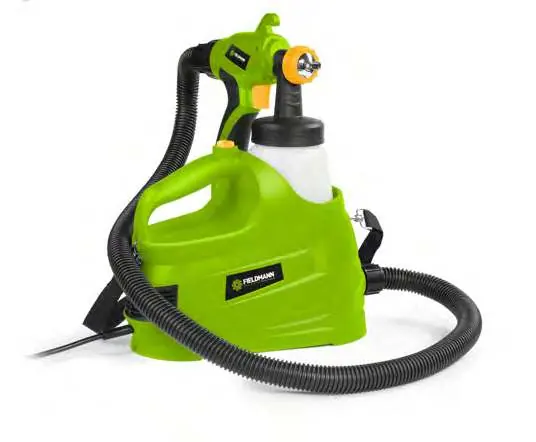

Das Gerät besteht aus einer Sprühpistole mit Düse, einem Hauptgehäuse, einem Luftschlauch, einem Tragegurt und einem Viskositätsbecher. Die Bedienung erfolgt über einen Abzugsschalter an der Pistole und einen Hauptschalter am Gehäuse.

Vorbereitung und Viskositätsprüfung

Um ein optimales Sprühergebnis zu erzielen, muss die Viskosität des Materials geprüft werden:

• Material gründlich umrühren.
• Viskositätsbecher bis zum Rand mit Material füllen.
• Zeit messen, bis der Becher vollständig leer gelaufen ist.
• Vergleichen Sie die Zeit mit der Viskositätstabelle (z.B. 20-45 Sekunden für lösungsmittelbasierte Farben).

Inbetriebnahme und Anwendung

1. Nährmittelbehälter abschrauben und mit dem vorbereiteten Material füllen.
2. Behälter wieder fest an die Sprühpistole schrauben.
3. Pistole auf den Ständer stellen und Gerät an die Stromversorgung anschließen.
4. Tragegurt anlegen.
5. Pistole vom Ständer nehmen und auf das Objekt richten (Abstand 5 bis 15 cm).
6. Gerät einschalten und Abzug drücken, um zu sprühen.
7. Zum Ausschalten Abzug loslassen, Gerät ausschalten und vom Stromnetz trennen.

Reinigung und Wartung

Eine regelmäßige Reinigung ist für die Lebensdauer des Geräts entscheidend:

• Gerät vom Stromnetz trennen.
• Materialreste zurück in den Originalbehälter gießen.
• Behälter und Ansaugrohr mit Wasser oder Lösungsmittel reinigen.
• Behälter mit Reinigungsmittel füllen und durch das Gerät sprühen, bis nur noch saubere Flüssigkeit austritt.
• Düse und Luftkappe demontieren und mit einer Bürste reinigen.
• Luftfilter regelmäßig auf Verschmutzung prüfen und bei Bedarf austauschen.

Fehlerbehebung

Bei Problemen prüfen Sie folgende Punkte:

• Gerät startet nicht: Stromanschluss prüfen, Kabel und Stecker auf Beschädigungen kontrollieren.
• Geringe Leistung: Verlängerungskabel prüfen, Spannung kontrollieren, Lüftungsschlitze reinigen.
• Unbefriedigende Ergebnisse: Sprühdüse prüfen oder austauschen, Materialviskosität anpassen.
• Übermäßige Vibrationen: Schrauben und Muttern auf festen Sitz prüfen.

Technische Daten

• Leistung: 650 W
• Spannung: 230–240 V
• Max. Viskosität: 35 DIN-S
• Schutzklasse: II
• Schalldruckpegel: 80 dB (A)
• Länge des Luftschlauchs: 1,5 m
