Bedienungsanleitung für Elektro-Vertikutierer Fieldmann FZV 2004-E
Detaillierte Bedienungsanleitung für den Fieldmann FZV 2004-E Elektro-Vertikutierer. Erfahren Sie alles über die Montage, sichere Bedienung, Wartung, Einstellung der Arbeitstiefe und technische Spezifikationen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Fieldmann FZV 2004-E ist ein elektrischer Vertikutierer mit 1500 W Leistung, der für die Rasenpflege in privaten Gärten entwickelt wurde. Er verfügt über eine Arbeitsbreite von 32 cm und einen 40-Liter-Grasfangkorb. S. 3, 14
Wichtigste Schritte
- Montage des Führungsholms S. 9, 10
- Einstellung der Arbeitstiefe S. 12
- Austausch der Messerwalze S. 11
Erste Inbetriebnahme
- Sicherheitsknopf drücken und halten, dann Starthebel zum Holm ziehen. S. 12
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Motor stoppt während der Arbeit
Starthebel loslassen, Hindernisse entfernen, einige Minuten warten, Arbeitstiefe reduzieren.
S. 13Wartung und Reset
- Sicherheitsmechanismus setzt sich nach Loslassen des Starthebels zurück. S. 13
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistung | 1.500 W | Nennleistung | S. 14 |
| Arbeitsbreite | 32 cm | Breite der bearbeiteten Fläche | S. 14 |
| Grasfangkorb | 40 l | Kapazität | S. 14 |
| Gewicht | 8.5 kg | Gerätegewicht | S. 14 |
Wo es im PDF steht
- Sicherheitshinweise S. 4, 5, 6, 7
- Technische Daten S. 14
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Fieldmann FZV 2004-E ist ein Elektro-Vertikutierer, der für die Belüftung von Rasenflächen in privaten Gärten konzipiert ist. Vor der Inbetriebnahme ist es zwingend erforderlich, die gesamte Bedienungsanleitung zu lesen, um einen sicheren Betrieb zu gewährleisten und die Lebensdauer des Geräts zu maximieren. Das Gerät darf nicht für gewerbliche Zwecke, in öffentlichen Parks oder zur Einebnung von unebenem Gelände verwendet werden.
Sicherheitshinweise
- Tragen Sie bei der Arbeit festes Schuhwerk und lange Hosen.
- Arbeiten Sie nur bei guter Sicht und niemals bei Regen oder Nässe.
- Halten Sie einen Sicherheitsabstand ein und achten Sie darauf, dass sich keine Personen oder Tiere im Arbeitsbereich befinden.
- Trennen Sie das Gerät immer vom Stromnetz, bevor Sie Wartungsarbeiten durchführen oder das Gerät transportieren.
- Achten Sie darauf, dass das Verlängerungskabel nicht in die Nähe der Vertikutierwalze gerät.
Montage
Montage des Führungsholms
- Setzen Sie das Unterteil des Holms in das Gehäuse des Vertikutierers ein und befestigen Sie es mit den mitgelieferten Schrauben.
- Achten Sie darauf, dass die Einkerbungen am Unterteil des Holms nach innen zeigen.
- Verbinden Sie das Mittelteil des Holms mit dem Unterteil.
- Montieren Sie das Oberteil des Holms und befestigen Sie den Kabelhalter.
- Sichern Sie das Stromkabel mit den Kunststoffhaltern am Holm.
Montage des Grasfangkorbs
Der Grasfangkorb wird vormontiert geliefert. Heben Sie die Abdeckung des Grasfangkorbs an und hängen Sie den Korb in die dafür vorgesehenen Öffnungen am Gehäuse ein.
Einstellung der Arbeitstiefe
Die Arbeitstiefe sollte maximal 3 mm betragen. Verwenden Sie den Hebel zur Einstellung der Arbeitstiefe (Position 7 in der Abbildung), um die gewünschte Tiefe zu wählen. Position 1 ist für den Transport des Geräts vorgesehen. Eine zu tiefe Einstellung kann den Motor überlasten und den Rasen beschädigen.
Inbetriebnahme
- Drücken und halten Sie den Sicherheitsknopf.
- Ziehen Sie den Starthebel zum Holm.
- Lassen Sie den Sicherheitsknopf los, um den Betrieb fortzusetzen.
- Zum Ausschalten lassen Sie einfach den Starthebel los.
Wartung und Reinigung
Reinigen Sie den Vertikutierer nach jedem Gebrauch. Entfernen Sie Gras und Ablagerungen von den Rädern, der Vertikutierwalze und der Abdeckung. Verwenden Sie kein fließendes Wasser oder Hochdruckreiniger. Tragen Sie bei der Wartung der Walze immer Arbeitshandschuhe.
Tipps zum Vertikutieren
Beginnen Sie die Arbeit immer an der Stelle, die der Stromquelle am nächsten liegt, und arbeiten Sie sich von dieser weg. Führen Sie das Kabel so, dass es immer auf der bereits bearbeiteten Fläche liegt. Sollte der Motor überlastet werden, schaltet sich das Gerät ab. Lassen Sie den Starthebel los, entfernen Sie Hindernisse und warten Sie einige Minuten, bevor Sie die Arbeit fortsetzen.
Technische Daten
- Leistung: 1.500 W
- Spannung: 230-240 V / 50 Hz
- Arbeitsbreite: 32 cm
- Arbeitstiefe: -12, -8, -4, 4 mm
- Grasfangkorb: 40 l
- Gewicht: 8,5 kg
- Schutzklasse: IPX4
- Drehzahl der Walze: 2.984 U/min
Praktische Hilfe
Typische Probleme
Motor überlastet / Gerät schaltet ab
Starthebel loslassen, Hindernisse entfernen, einige Minuten warten und Arbeitstiefe verringern.
Schlechte Arbeitsergebnisse durch Verschleiß
Arbeitstiefe über den Einstellhebel nachjustieren.
Vor der Verwendung
- Sicherheitsmechanismen (Starthebel, Abdeckungen) auf Beschädigungen prüfen.
- Alle Schrauben und Muttern auf festen Sitz prüfen.
- Arbeitsbereich von Fremdkörpern (Steine, Äste, Seile) befreien.
- Schutzkleidung (festes Schuhwerk, lange Hosen) anlegen.
- Verlängerungskabel auf Beschädigungen prüfen.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Arbeitstiefe (-12 bis 4 mm)
- Einstellbare Tiefe der Messer/Federn. Maximal 3 mm empfohlen.
Abbildungen und Diagramme
- Fig. 1: Übersicht der Bedienelemente und Komponenten.
- Fig. 2-6: Schritt-für-Schritt Montage des Führungsholms und der Kabelhalter.
- Fig. 7: Montage des Grasfangkorbs.

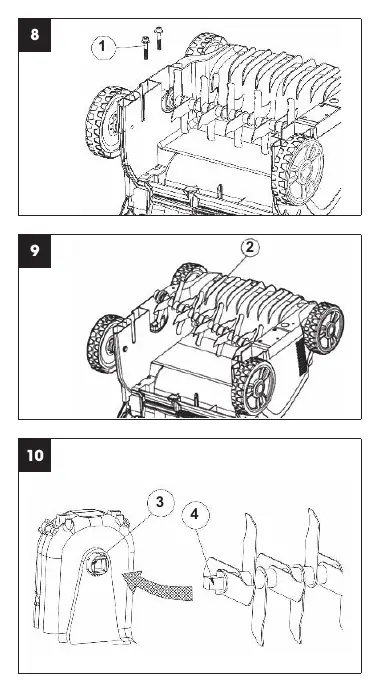

- Fig. 8-10: Austausch der Vertikutierwalze.
- Fig. 11: Startvorgang mit Sicherheitsknopf und Starthebel.
Modellkompatibilität
- Nur für private Gärten geeignet.
- Nicht für öffentliche Parks oder Sportplätze verwenden.
- Verlängerungskabel müssen DIN VDE 0620 entsprechen.
