Bedienungsanleitung für Fieldmann FDU 2004-E Nass- und Trockensauger
Schnelle Anleitung für den Fieldmann FDU 2004-E Nass- und Trockensauger. Erfahren Sie alles über Montage, Betrieb, Filterreinigung und wichtige Sicherheitshinweise.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Fieldmann FDU 2004-E ist ein Nass- und Trockensauger. Er wird durch den I/O-Schalter am Gehäuse bedient. Vor der Inbetriebnahme muss der Filter installiert sein. Zur Reinigung des Filters sollte dieser manuell ausgeklopft werden. S. 14, 19
Wichtigste Schritte
- Filter reinigen S. 19
- Nasssaugen S. 18
Erste Inbetriebnahme
- Montage der Rollen und des Schlauchs gemäß Abbildung 2. S. 19
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Saugkraftverlust
Filter reinigen oder ersetzen.
S. 19Wartung und Reset
- Filter regelmäßig ausklopfen. S. 19
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung / Frequenz | 230V/50Hz | Elektrische Anschlusswerte | S. 20 |
| Leistungsaufnahme | 1400W | Motorleistung | S. 20 |
| Behälter | 30L | Metallbehälter Kapazität | S. 20 |
Wo es im PDF steht
- Sicherheitshinweise S. 8, 9, 10, 11
- Montage und Betrieb S. 18, 19
- Technische Daten S. 20
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Bedienungsanleitung enthält alle notwendigen Informationen für den sicheren und effizienten Betrieb des Fieldmann FDU 2004-E Nass- und Trockensaugers. Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Das Gerät ist für den Hausgebrauch bestimmt und darf nicht zum Aufsaugen von brennenden oder glühenden Materialien (z. B. Asche über 40 °C) verwendet werden.
Gerätebeschreibung
Das Gerät besteht aus folgenden Hauptkomponenten:
- Schalter (I/O)
- Griff und Motorabdeckung
- Sammelbehälter (30L)
- Aluminiumrohr und Kunststoffschlauch
- Verschiedene Düsen (Bürstendüse, Bodendüse, Fugendüse)
- Filter
- Fahrbare Rollen
Montage
Vor der Montage oder Demontage von Zubehörteilen muss das Gerät immer vom Stromnetz getrennt werden.
- Bereiten Sie alle Zubehörteile vor.
- Stecken Sie das Saugrohr auf den Griff des Schlauchs.
- Montieren Sie den flexiblen Schlauch und stecken Sie das Ende mit dem Anschluss in die Saugöffnung an der Oberseite des Saugers, bis es hörbar einrastet.
- Installieren Sie den Filter.
- Befestigen Sie die Rollen am Behälter.
Betrieb
Das Gerät wird über den I/O-Schalter am Gehäuse ein- und ausgeschaltet. Position I schaltet den Sauger ein. Position II aktiviert die Steckdose, wobei der Sauger selbst ausgeschaltet bleibt, bis das angeschlossene Gerät eingeschaltet wird.
Die Saugkraft kann über das Einstellrad am Gehäuse oder die Schiebeklappe am Schlauchgriff reguliert werden. Nach Beendigung der Arbeit schalten Sie das Gerät aus, ziehen den Netzstecker und leeren den Sammelbehälter.
Filterreinigung
Der Filter sollte mindestens einmal monatlich oder bei sichtbarer Verschmutzung bzw. nachlassender Saugkraft gereinigt werden. Der Sauger darf niemals ohne installierten Filter betrieben werden, da dies den Motor beschädigen kann. Der Filter ist nicht spülmaschinenfest und sollte nicht mit einem Haartrockner getrocknet werden. Die beste Methode ist das manuelle Ausklopfen.
Sicherheitshinweise
- Verwenden Sie das Gerät niemals ohne Filter.
- Saugen Sie keine brennenden oder glühenden Gegenstände (Asche, Zigarettenstummel, Streichhölzer) auf.
- Verwenden Sie das Gerät nicht im Freien auf nassen Oberflächen.
- Bei Überhitzung schaltet die thermische Sicherung das Gerät ab. Lassen Sie den Motor abkühlen, bevor Sie ihn wieder einschalten.
- Das Gerät darf nicht von Kindern unter 8 Jahren oder Personen mit eingeschränkten Fähigkeiten ohne Aufsicht bedient werden.
Technische Daten
Das Gerät arbeitet mit einer Spannung von 230V/50Hz und einer Leistungsaufnahme von 1400W. Der Metallbehälter hat ein Fassungsvermögen von 30 Litern. Das Gewicht beträgt 4 kg, der Geräuschpegel liegt bei 80 dB(A).
Praktische Hilfe
Typische Probleme
Saugkraft lässt nach oder Motorgeräusch erhöht sich
Filter ist wahrscheinlich verschmutzt. Reinigen Sie den Filter durch Ausklopfen.
Gerät saugt kein Wasser mehr
Der Behälter ist voll. Der Sicherheits-Schwimmer hat die Saugfunktion gestoppt. Behälter leeren.
Vor der Verwendung
- Prüfen Sie, ob der Filter korrekt installiert ist.
- Stellen Sie sicher, dass der Sammelbehälter leer ist.
- Überprüfen Sie das Netzkabel auf Beschädigungen.
- Stellen Sie sicher, dass die Netzspannung 230V beträgt.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Leistungsaufnahme
- 1400W - Stromverbrauch des Motors.
- Behältervolumen
- 30 Liter - Kapazität des Sammelbehälters.
- Geräuschpegel
- 80 dB(A) - Betriebslautstärke des Geräts.
Abbildungen und Diagramme

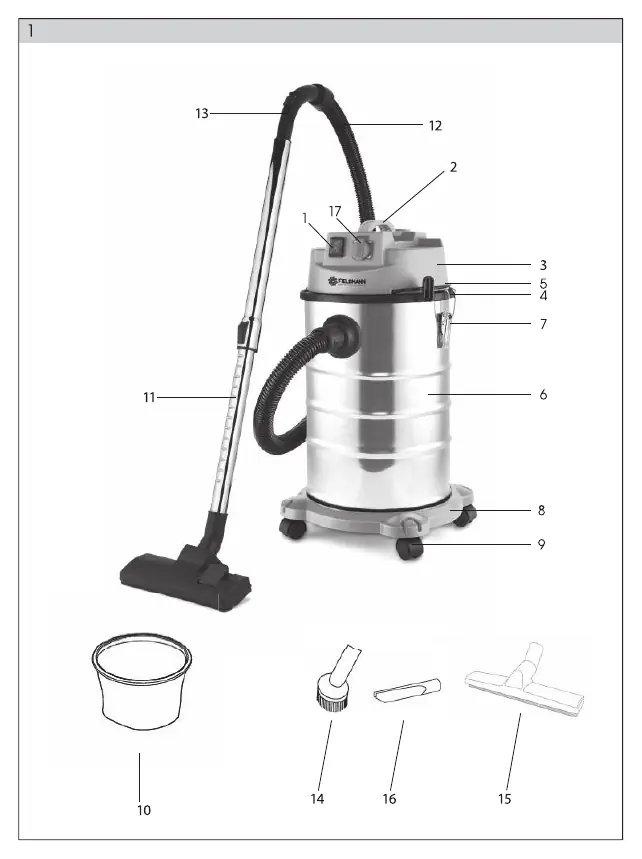

- Abbildung 1 zeigt die Explosionszeichnung der Teile (Schalter, Behälter, Düsen).

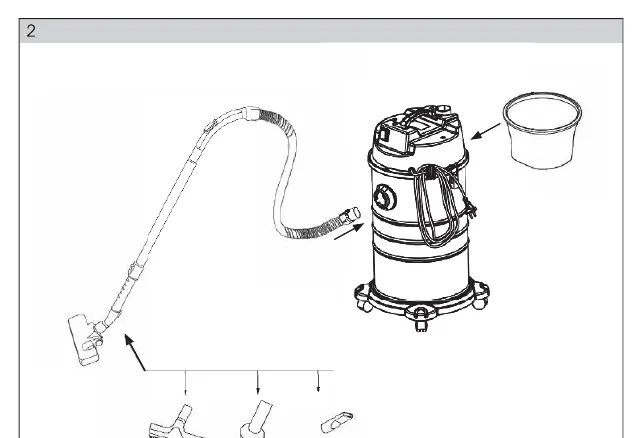

- Abbildung 2 zeigt die Montage des Schlauchs und der Rollen.
Modellkompatibilität
- Nur für den Hausgebrauch bestimmt.
- Nicht als Ersatz für eine Wasserpumpe verwenden.
