Bedienungsanleitung für Fieldmann FDS 10102-A Akku-Schrauber

Schnellstartanleitung und Bedienungshinweise für den Fieldmann FDS 10102-A Akku-Schrauber. Erfahren Sie alles über die Inbetriebnahme, den Bit-Wechsel, das Laden und die Sicherheitsvorkehrungen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Bedienelemente des Akku-Schraubers Seite 2 Bit-Wechsel und Handhabung Seite 5

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für den Fieldmann FDS 10102-A Akku-Schrauber. Vor der ersten Inbetriebnahme muss der Akku vollständig geladen werden. Das Gerät ist ausschließlich für Schraubarbeiten konzipiert. Achten Sie stets auf einen sicheren Stand und tragen Sie bei Bedarf Schutzausrüstung wie Augenschutz.

Produktbeschreibung

Der Akku-Schrauber verfügt über folgende Bedienelemente:

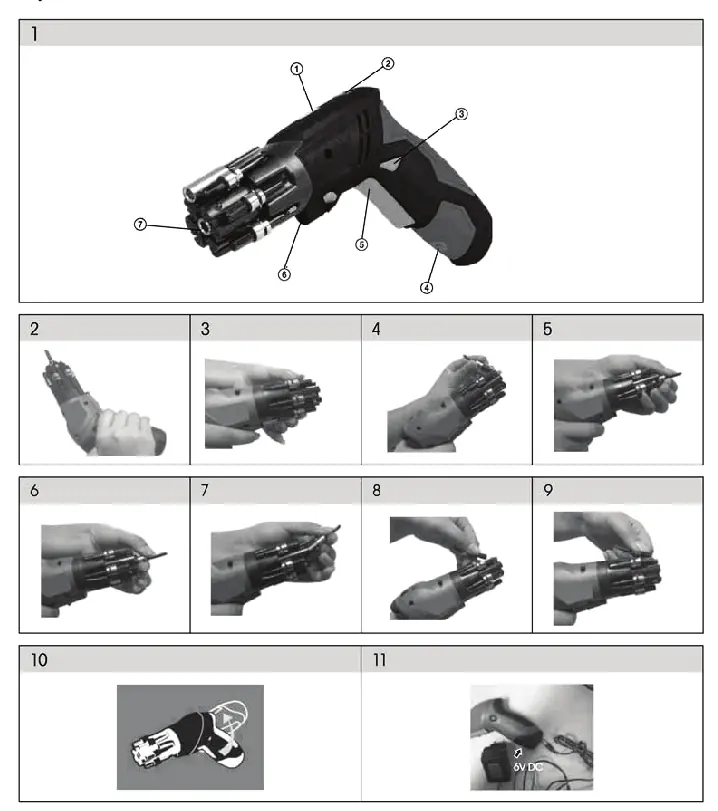

Bedienelemente des Akku-Schraubers
Bedienelemente des Akku-Schraubers
  • 1: LED-Ladeanzeige
  • 2: Griff-Drehschalter
  • 3: Drehrichtungsschalter
  • 4: Ladebuchse
  • 5: Ein-/Ausschalter
  • 6: LED-Arbeitslicht
  • 7: Bohrfutter/Bit-Halter

Montage und Bit-Wechsel

Der Schrauber ist mit einem integrierten System für 6 Bits ausgestattet:

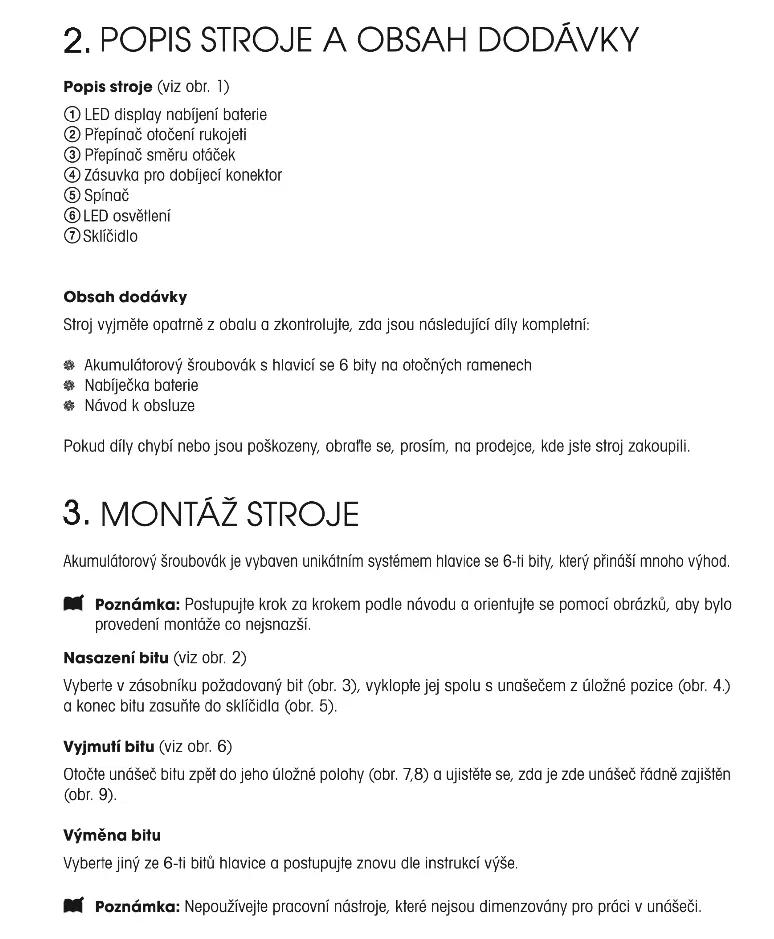

Bit-Wechsel und Handhabung
Bit-Wechsel und Handhabung
  1. Wählen Sie den gewünschten Bit aus dem Magazin.
  2. Klappen Sie den Bit samt Halter aus der Ruheposition.
  3. Führen Sie das Ende des Bits in das Bohrfutter ein.
  4. Zum Entnehmen drehen Sie den Halter zurück in die Ruheposition und stellen Sie sicher, dass er korrekt eingerastet ist.

Inbetriebnahme

Laden: Schließen Sie das Ladegerät an eine Steckdose (230 V ~ 50 Hz) an und verbinden Sie den Stecker mit der Ladebuchse am Gerät. Die Ladezeit beträgt ca. 3 bis 5 Stunden.

Einschalten: Drücken Sie den Ein-/Ausschalter. Das LED-Arbeitslicht leuchtet auf.

Bedienung

Der Schrauber verfügt über einen Drehrichtungsschalter:

  • Schrauben: Stellen Sie den Schalter auf die Position L (Drehung im Uhrzeigersinn).
  • Herausschrauben: Stellen Sie den Schalter auf die Position R (Drehung gegen den Uhrzeigersinn).

Technische Daten

  • Akku: 3.6 V / 1300 mAh
  • Ladezeit: 3-5 Stunden
  • Maximale Drehzahl: 180 U/min
  • Schutzklasse: II

Praktische Hilfe

Typische Probleme

Gerät startet nicht

Akku ist leer. Laden Sie das Gerät für 3-5 Stunden auf.

Bit lässt sich nicht wechseln

Stellen Sie sicher, dass der Bit-Halter vollständig aus der Ruheposition ausgeklappt ist.

Vor der Verwendung

  • Akku vor dem ersten Gebrauch vollständig aufladen.
  • Gehäuse und Kabel auf Beschädigungen prüfen.
  • Geeignete Schutzausrüstung (Augenschutz, Gehörschutz) tragen.
  • Arbeitsbereich von Kindern und Unbefugten freihalten.

Technische Daten in der Praxis

3.6 V / 1300 mAh
Spannung und Kapazität des integrierten Akkus.

Abbildungen und Diagramme

  • 1: LED-Ladeanzeige
  • 2: Griff-Drehschalter
  • 3: Drehrichtungsschalter
  • 4: Ladebuchse
  • 5: Ein-/Ausschalter

Modellkompatibilität

  • Nur für den Innenbereich geeignet.
  • Nicht in explosionsgefährdeten Bereichen verwenden.
  • Nur mit dem mitgelieferten Ladegerät verwenden.
