Montageanleitung für Fiamma Deluxe DJ Ducato Heckleiter
Erfahren Sie, wie Sie die Fiamma Deluxe DJ Ducato Heckleiter sicher montieren und nutzen. Diese Anleitung enthält wichtige Installationsschritte, Sicherheitshinweise und technische Daten für die korrekte Anbringung am Fahrzeug.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Montage und Nutzung der Fiamma Deluxe DJ Ducato Heckleiter. Es wird dringend empfohlen, die Installation durch qualifiziertes Fachpersonal durchführen zu lassen, um eine sichere Befestigung zu gewährleisten. Überprüfen Sie vor der Montage die Kompatibilität mit Ihrem Fahrzeug und stellen Sie sicher, dass die Fahrzeugtür oder Wand ausreichend stabil ist, um die Last zu tragen.
Technische Daten
- Gewicht: 6,5 kg
- Kompatible Fahrzeuge: Ducato, Citroën Jumper, Peugeot Boxer, Transit (Baujahr ab 2006)
- Abmessungen: 135 cm bis 188 cm Höhe
Lieferumfang und Montage
Die Montage erfordert handwerkliches Geschick und geeignetes Werkzeug. Stellen Sie sicher, dass alle Teile (A bis O) gemäß der Explosionszeichnung vorhanden sind.
- Vorbereitung: Prüfen Sie alle Teile auf Transportschäden.

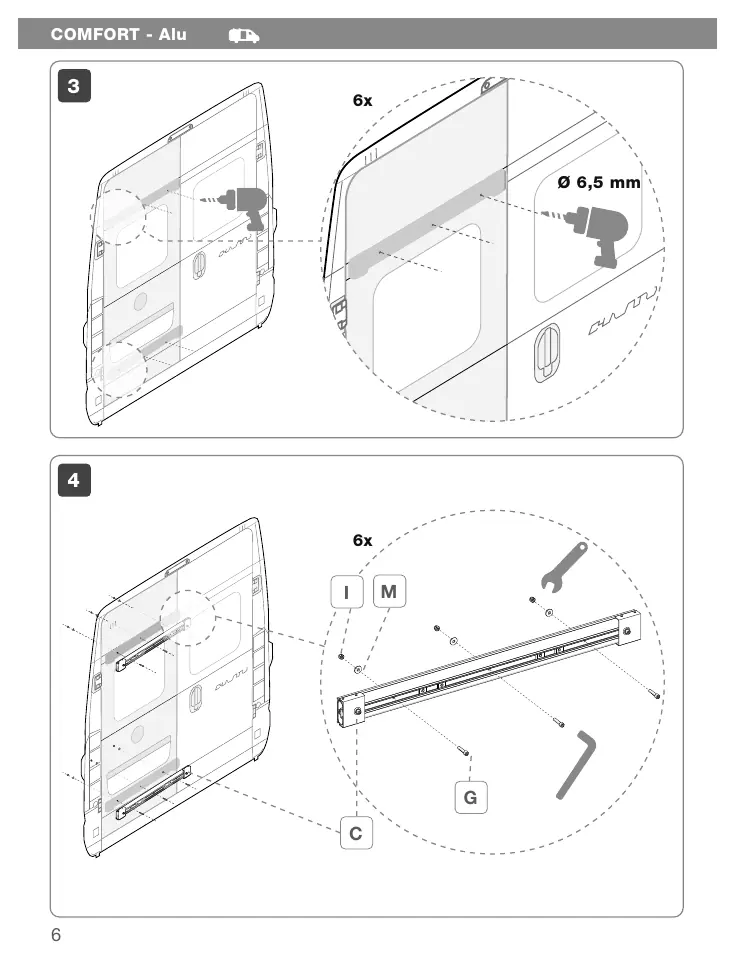

- Schienenmontage: Markieren und bohren Sie die Löcher (Ø 6,5 mm) gemäß den Abmessungen in der Anleitung.
- Befestigung: Montieren Sie die Schienen (C) mit den mitgelieferten Schrauben und Unterlegscheiben (G, H, I, M).

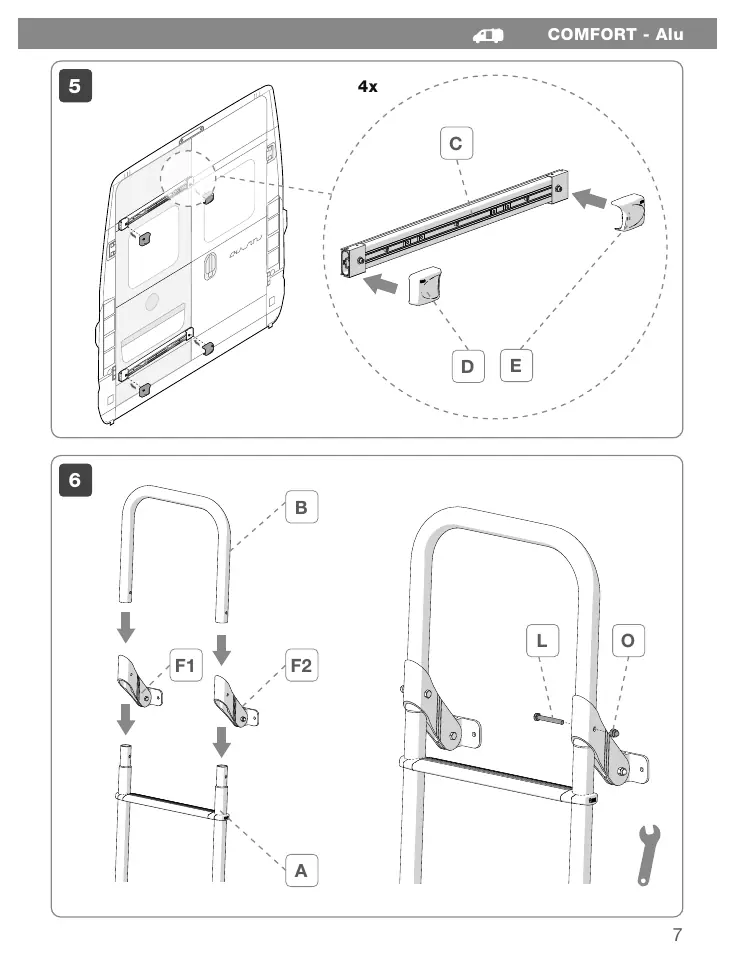

- Leitermontage: Setzen Sie die Leiter (A, B) zusammen und befestigen Sie diese an den montierten Schienen.
Sicherheit und Wartung
Überprüfen Sie regelmäßig die Befestigung der Leiter, insbesondere nach den ersten Kilometern nach der Installation sowie vor und nach längeren Fahrten. Das Produkt darf nicht verändert werden. Bei Zweifeln oder Fragen wenden Sie sich bitte an Ihren Händler.
Herstellerinformationen
Fiamma SpA
Praktische Hilfe
Typische Probleme
Leiter sitzt locker oder wackelt
Überprüfen Sie regelmäßig alle Schraubverbindungen, insbesondere nach den ersten Kilometern und vor/nach langen Fahrten.
Beschädigung bei Lieferung
Kontrollieren Sie alle Teile sofort nach Erhalt. Bei Schäden oder Verformungen kontaktieren Sie umgehend Ihren Händler.
Vor der Verwendung
- Prüfen Sie, ob alle Einzelteile gemäß der Teileliste vorhanden sind.
- Stellen Sie sicher, dass das Fahrzeug (Ducato, Jumper, Boxer, Transit > 2006) kompatibel ist.
- Prüfen Sie die Stabilität der Fahrzeugtür/Wand für die Ankerpunkte.
- Halten Sie das benötigte Werkzeug (Bohrer, Schraubenschlüssel) bereit.
- Lesen Sie die Sicherheitshinweise zur Straßenverkehrsordnung.
Technische Daten in der Praxis
- Kompatibilität
- Geeignet für Ducato, Citroën Jumper, Peugeot Boxer und Transit Modelle ab Baujahr 2006.
Abbildungen und Diagramme

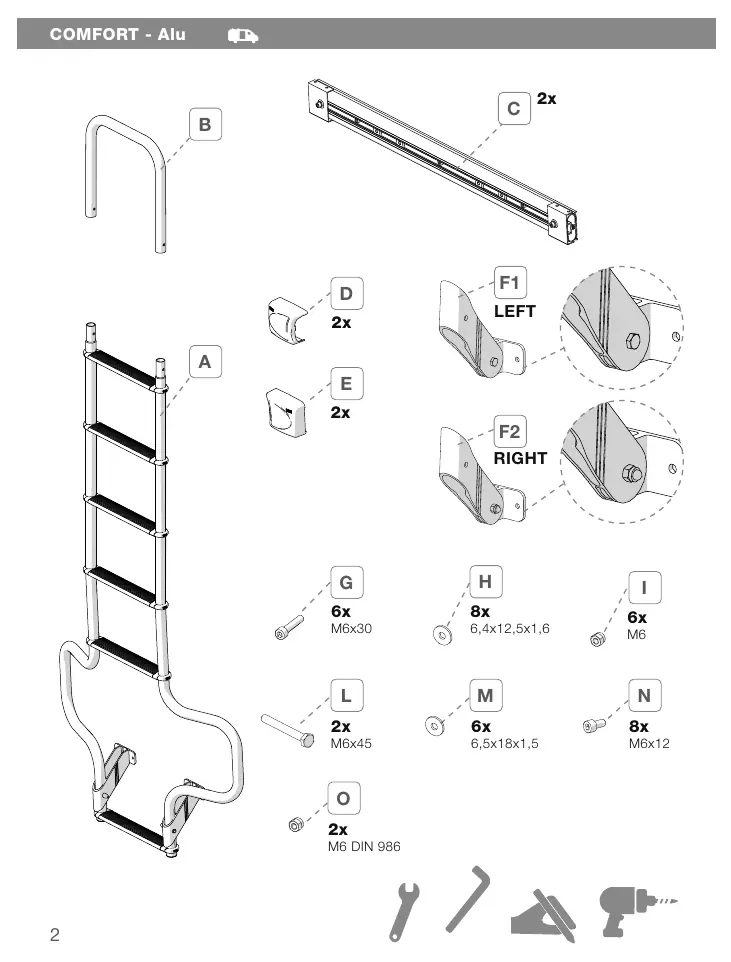

- Seite 2 zeigt die Explosionszeichnung aller Komponenten (A-O) für die Montage.

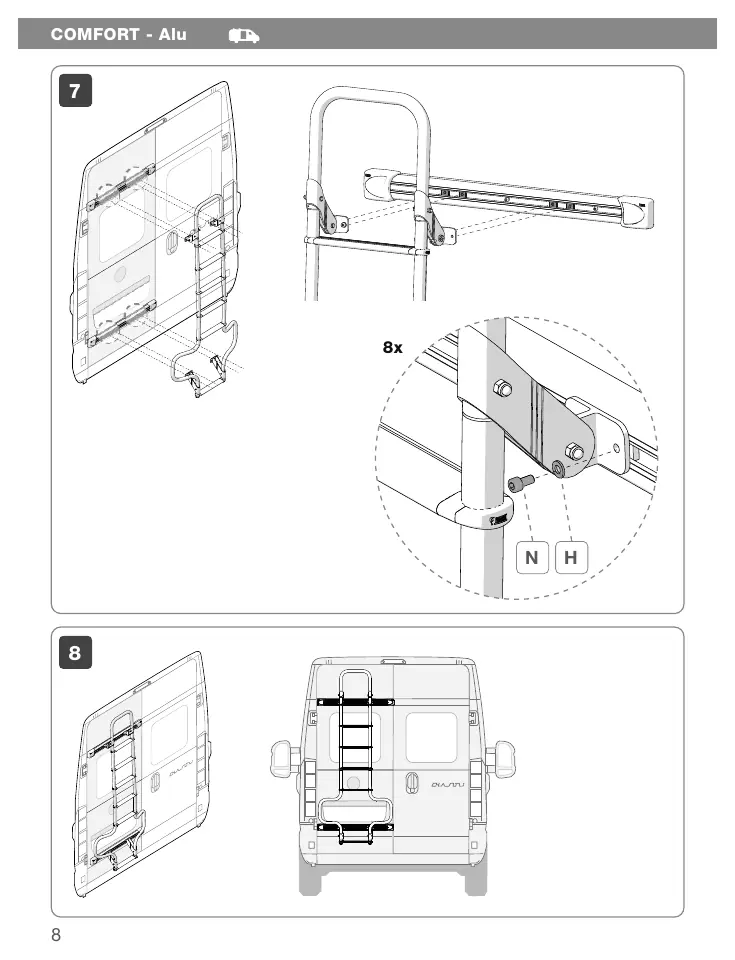

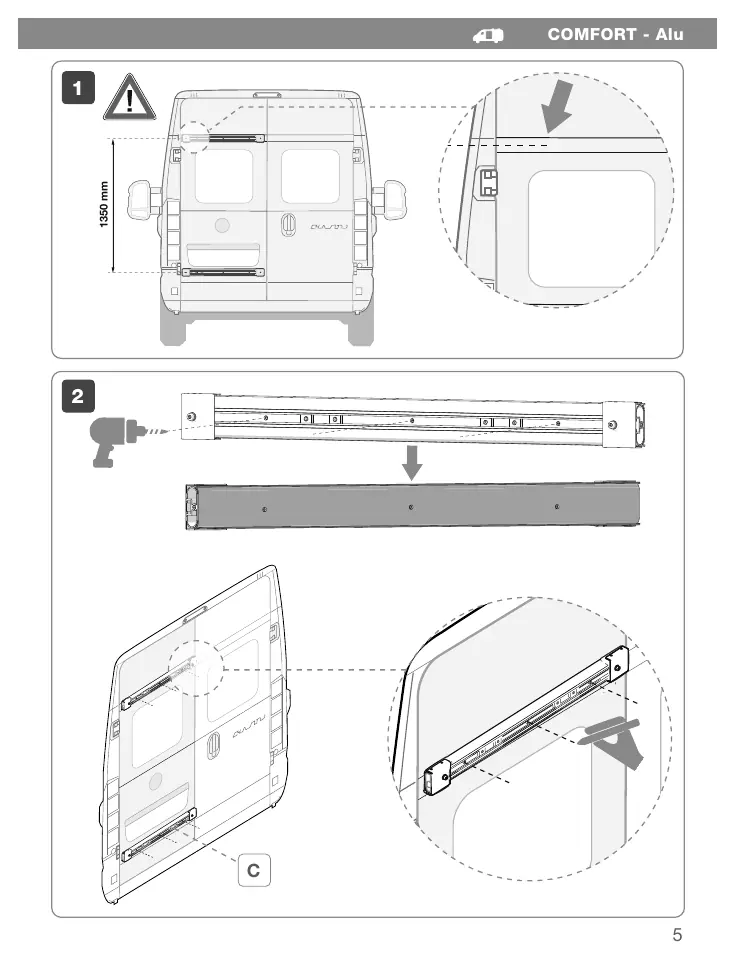

- Seite 5-8 zeigen die schrittweise Installation der Schienen und der Leiter am Fahrzeug.
Modellkompatibilität
- Nur für Fahrzeuge ab Baujahr 2006 geeignet.
- Nicht für Fahrzeuge mit unzureichend stabiler Wand/Tür geeignet, sofern keine Verstärkung vorgenommen wird.
