Fiamma Carry-Bike Caravan Simple Plus Fahrradträger

Wichtige Informationen aus der Anleitung

Der Fiamma Carry-Bike Caravan Simple Plus ist ein Fahrradträger für Wohnwagen. Diese Anleitung enthält wichtige Anweisungen zur Montage und sicheren Nutzung. Es wird dringend empfohlen, die Installation durch qualifiziertes Fachpersonal durchführen zu lassen, um die Stabilität der Ankerpunkte an der Fahrzeugwand zu gewährleisten. Bei Zweifeln oder Fragen zur Kompatibilität oder Montage wenden Sie sich bitte an Ihren Händler.

Lieferumfang und Vorbereitung

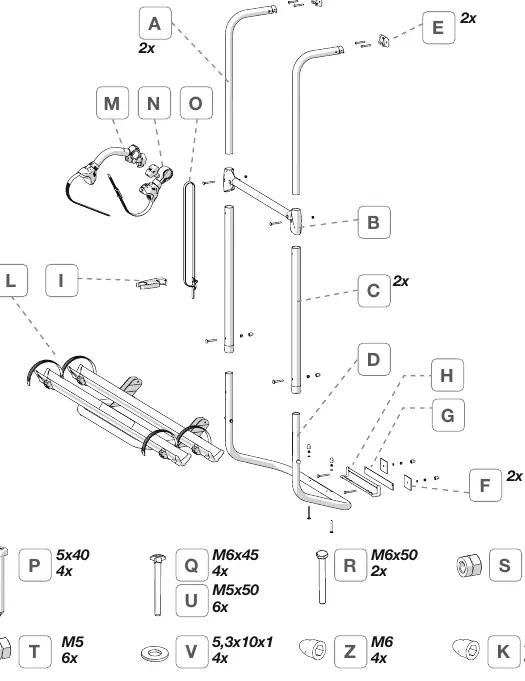

Überprüfen Sie vor der Montage den Inhalt des Pakets auf Vollständigkeit und Transportschäden. Die Explosionszeichnung auf Seite 2 zeigt alle benötigten Komponenten, einschließlich Schrauben (M6x45, M6x50, M5x50), Muttern und Halterungen. Stellen Sie sicher, dass Sie über das notwendige Werkzeug verfügen.

Montage

Die Montage erfordert das Bohren von Löchern in die Fahrzeugwand. Achten Sie auf die korrekten Abstände und Positionen gemäß den Abbildungen:

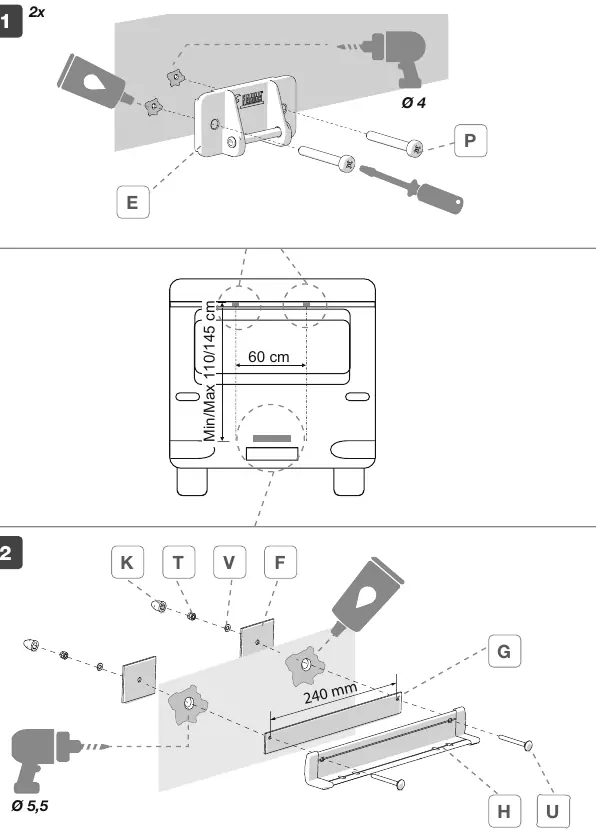

• Schritt 1 & 2: Vorbereitung der oberen und unteren Halterungen. Bohren Sie die Löcher mit den angegebenen Durchmessern (4 mm und 5,5 mm).

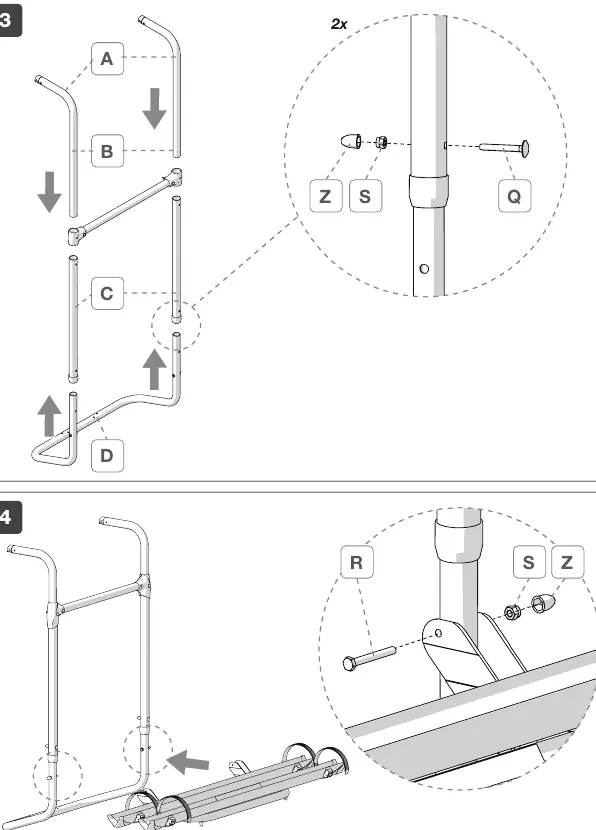

• Schritt 3 & 4: Zusammenbau der Trägerstruktur. Achten Sie auf die korrekte Ausrichtung der Rohre A, B, C und D.
• Schritt 5 (Wichtig): Ziehen Sie die Gabel nicht komplett am Rohr fest. Lassen Sie einen Abstand von 2 mm, um Spannungen zu vermeiden.
• Schritt 6 & 7: Befestigung des Trägers am Fahrzeug und finale Sicherung der Verbindungen.

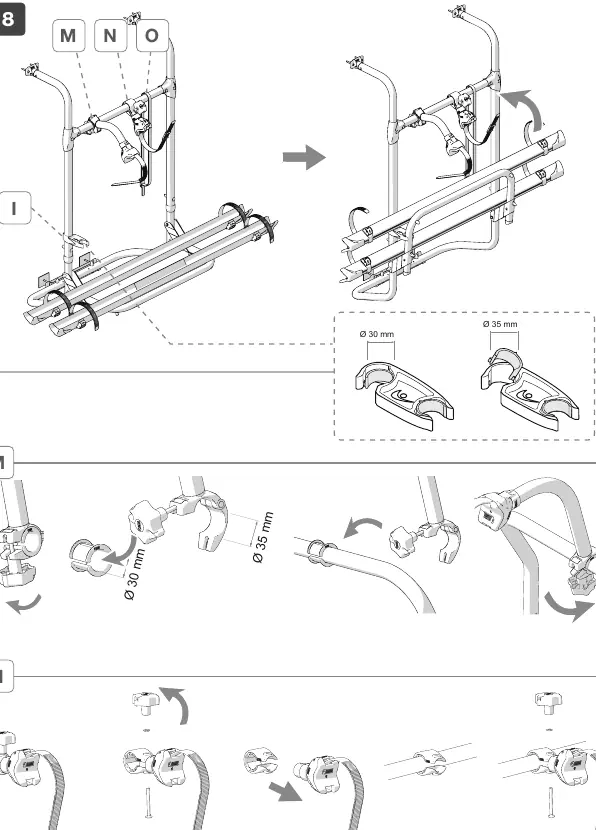

• Schritt 8: Montage der Bike-Block Halterungen (M, N, O) für die Fahrräder.

Sicherheitshinweise und Beladung

Die Sicherheit während der Fahrt hat oberste Priorität:

• Gewichtsverteilung: Beladen Sie den Träger gleichmäßig. Die schwersten Fahrräder müssen immer am nächsten zur Fahrzeugwand platziert werden.
• Maximale Traglast: Überschreiten Sie niemals die zulässige Traglast von 35 kg.
• Geschwindigkeit: Passen Sie Ihre Geschwindigkeit immer den Verkehrs- und Beladungsbedingungen an.
• Sicht: Bei eingeschränkter Sicht nach hinten durch den Fahrradträger werden zusätzliche Rückspiegel empfohlen.
• Kontrolle: Überprüfen Sie die Befestigung des Trägers regelmäßig, insbesondere nach den ersten Kilometern nach der Montage sowie vor und nach langen Fahrten.

Wartung und Pflege

Kontrollieren Sie regelmäßig die Gummiteile unter den oberen und unteren Halterungen sowie die Riemen. Sollten diese porös oder abgenutzt sein, müssen sie sofort ersetzt werden, um Schäden am Fahrzeug oder am Fahrradträger zu vermeiden.
