Fiamma Carry-Bike Frame Sprinter 3 Bikes Montage- und Gebrauchsanleitung

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Montage und Nutzung des Fiamma Carry-Bike Frame Sprinter 3 Bikes. Bitte beachten Sie, dass die Installation nur an der rechten Hecktür des Fahrzeugs erfolgen darf. Der Träger ist nicht für Fahrzeuge mit einem 270°-Scharniersystem geeignet. Vor der Montage muss sichergestellt werden, dass die Fahrzeugwand oder -tür ausreichend stabil ist, um die Ankerpunkte zu tragen. Bei Zweifeln oder Fragen zur Kompatibilität wenden Sie sich bitte an Ihren Händler.

Produktbeschreibung und Lieferumfang

Der Carry-Bike Frame Sprinter ist für den Transport von bis zu 3 Fahrrädern konzipiert. Die maximale Traglast beträgt 50 kg. Der Lieferumfang umfasst alle notwendigen Montageteile, Halterungen und Schienen. Eine detaillierte Explosionszeichnung der Einzelteile finden Sie auf Seite 2 der Anleitung.

Montageanleitung

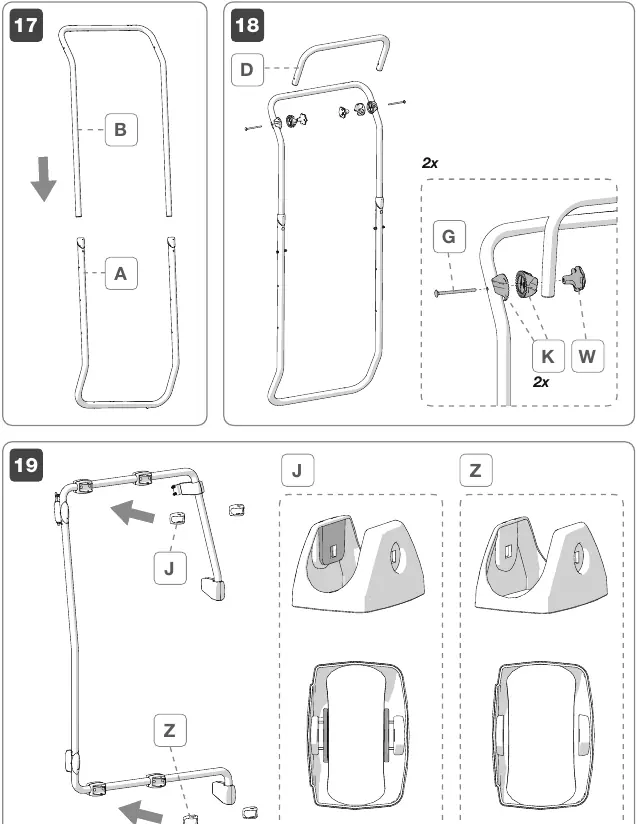

Die Montage erfordert handwerkliches Geschick und sollte idealerweise von qualifiziertem Personal durchgeführt werden. Befolgen Sie die Schritte 1 bis 22 in der Anleitung:

• Vorbereitung: Prüfen Sie alle Teile auf Transportschäden.
• Installation: Die Montage erfolgt schrittweise an der rechten Hecktür. Achten Sie darauf, die Schrauben gemäß den Diagrammen (Seiten 6-17) korrekt zu positionieren.
• Wichtiger Hinweis: Beim Festziehen der Gabel am Rohr muss ein Abstand von 2 mm eingehalten werden (siehe Schritt 23).
• Abschluss: Stellen Sie sicher, dass sich die Hecktür nach der Montage korrekt öffnen und schließen lässt.

Sicherheitshinweise und Nutzung

Die Sicherheit während der Fahrt hat oberste Priorität:

• Die maximale Traglast von 50 kg darf nicht überschritten werden.
• Verteilen Sie das Gewicht gleichmäßig; die schwersten Fahrräder sollten am nächsten zur Fahrzeugwand platziert werden.
• Überprüfen Sie regelmäßig die Befestigung des Trägers, insbesondere nach den ersten Kilometern und vor/nach längeren Fahrten.
• Entfernen Sie Zubehör wie Kindersitze oder Körbe von den Fahrrädern, da sich diese durch Vibrationen lösen könnten.
• Die Verwendung einer Fahrradabdeckung (Bike Cover) ist bei diesem Modell nicht möglich.
• Drehen Sie die Lenker der Fahrräder, um Schäden an der Fahrzeugwand zu vermeiden.

Wartung und Pflege

Kontrollieren Sie regelmäßig die Gummiteile unter den Halterungen sowie die Riemen. Sollten diese porös oder abgenutzt sein, müssen sie sofort ersetzt werden. Bei Problemen kontaktieren Sie Ihren lokalen Händler und halten Sie die Daten vom Typenschild bereit.
