Fiamma Carry-Bike Frame Crafter E-Bike Montageanleitung

Wichtige Informationen aus der Anleitung

Der Fiamma Carry-Bike Frame Crafter E-Bike ist ein Fahrradträger, der speziell für die Montage an der rechten Hecktür des VW Crafter entwickelt wurde. Bitte beachten Sie, dass dieses Modell nicht für Fahrzeuge mit einem 270°-Scharniersystem geeignet ist. Die Installation sollte idealerweise durch qualifiziertes Fachpersonal erfolgen, um die Sicherheit und die Einhaltung lokaler Vorschriften zu gewährleisten.

Montageanleitung

Die Montage erfolgt in mehreren Schritten, die in der Anleitung detailliert dargestellt sind:

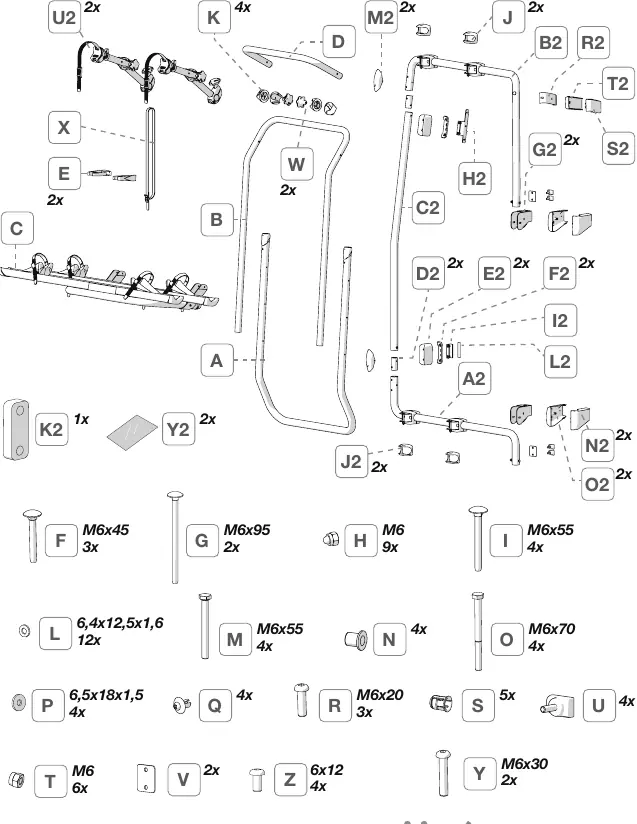

• Vorbereitung: Überprüfen Sie alle Einzelteile anhand der Explosionszeichnung auf Seite 2 auf Vollständigkeit und Transportschäden.

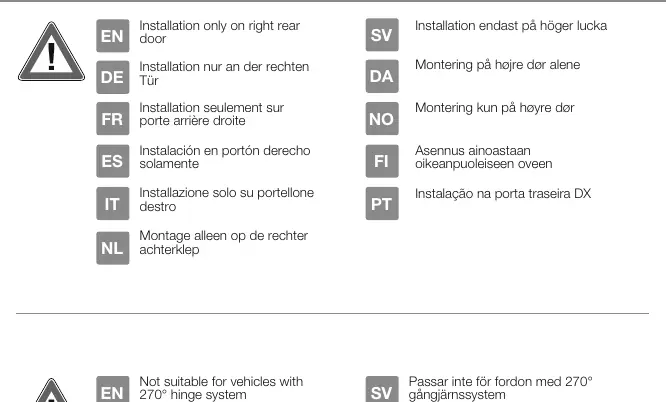

• Installation: Die Montage erfolgt ausschließlich an der rechten Hecktür. Befolgen Sie die Schritte 1 bis 22 genau.
• Wichtiger Hinweis zur Montage: Achten Sie bei der Befestigung der Gabel am Rohr darauf, diese nicht komplett festzuziehen. Lassen Sie einen Abstand von 2 mm (siehe Seite 18).
• Bohrarbeiten: Für einige Schritte sind Bohrungen erforderlich (Ø 5 mm, Ø 6,5 mm, Ø 8 mm, Ø 10 mm).

Bedienung und Beladung

Um die Stabilität und Sicherheit während der Fahrt zu gewährleisten, beachten Sie bitte folgende Punkte:

• Gewichtsverteilung: Die schwersten Fahrräder müssen immer nahe an der Fahrzeugwand platziert werden.
• E-Bikes: Es wird dringend empfohlen, die Batterien vor dem Beladen der E-Bikes auf den Träger zu entfernen.
• Zubehör: Entfernen Sie Zubehör wie Kindersitze oder Körbe von den Fahrrädern, da sich diese durch Vibrationen lösen könnten.
• Lenker: Drehen Sie die Lenker der Fahrräder, um Schäden an der Fahrzeugwand zu vermeiden.
• Hecktür: Die geometrische Konfiguration des Trägers ermöglicht das Öffnen der Hecktür auch bei montierten Fahrrädern.

Sicherheitshinweise

• Überprüfen Sie regelmäßig die Befestigung des Fahrradträgers, insbesondere nach den ersten Kilometern und vor/nach langen Fahrten.
• Stellen Sie sicher, dass die Gurte nicht locker sind und die Halterungen nicht verrutscht sind.
• Beachten Sie die Geschwindigkeitsbegrenzungen und passen Sie Ihre Fahrweise an (besonders beim Rückwärtsfahren).
• Verwenden Sie bei begrenzter Sicht nach hinten zusätzliche Rückspiegel.
• Fahrradabdeckungen (Bike Cover) sind bei diesem Modell nicht zulässig.

Wartung und Pflege

Kontrollieren Sie regelmäßig die Gummiteile unter den oberen und unteren Halterungen sowie die Riemen. Sollten diese porös oder abgenutzt sein, müssen sie sofort ersetzt werden. Bei Problemen wenden Sie sich bitte an Ihren Händler und halten Sie die Daten vom Typenschild bereit.
