Montage- und Gebrauchsanleitung für Fiamma Carry-Bike Caravan Active E-Bike
Schnelle Anleitung zur Montage und Bedienung des Fiamma Carry-Bike Caravan Active E-Bike. Erfahren Sie, wie Sie den Fahrradträger sicher installieren, Fahrräder befestigen und wichtige Wartungshinweise beachten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen
Der Fiamma Carry-Bike Caravan Active E-Bike ist ein Fahrradträger, der speziell für die Montage an Wohnwagen entwickelt wurde. Er ist für den Transport von bis zu 2 Fahrrädern ausgelegt. Die maximale Traglast beträgt 60 kg. Bitte beachten Sie, dass die Installation durch qualifiziertes Personal gemäß den lokalen Vorschriften erfolgen sollte.

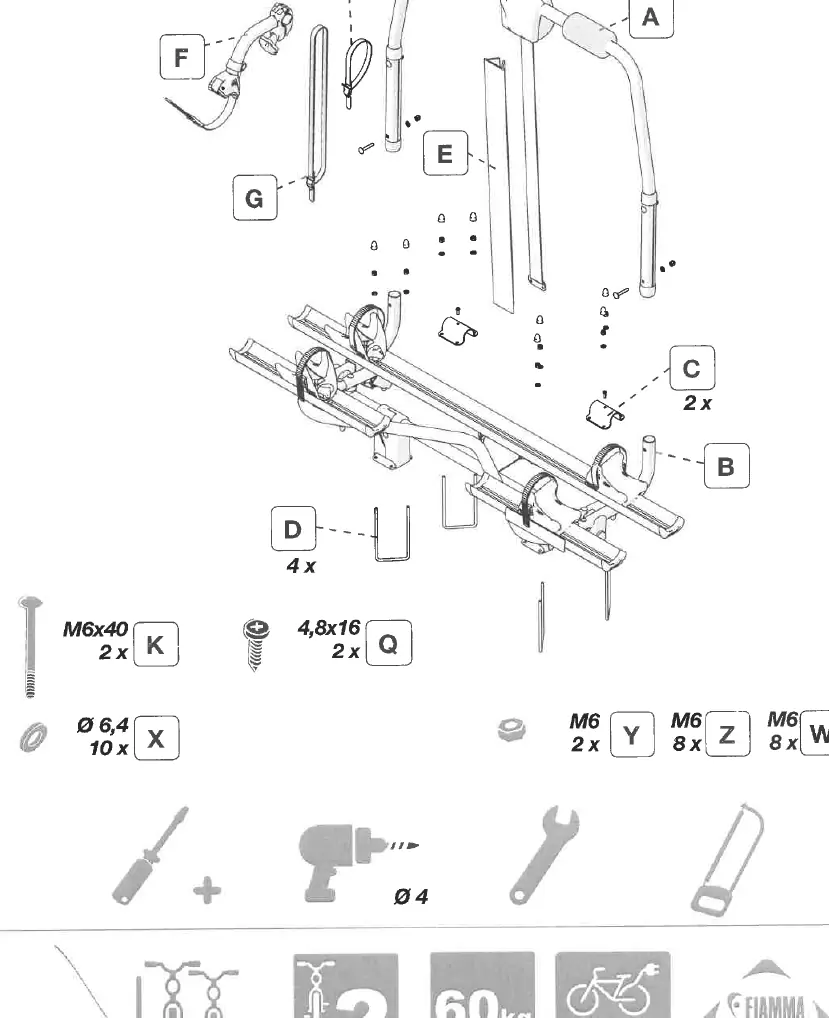

Lieferumfang und Werkzeuge
Stellen Sie vor der Montage sicher, dass alle Teile vorhanden sind und keine Transportschäden vorliegen. Für die Installation benötigen Sie folgende Werkzeuge: Schraubendreher, Bohrer (Ø 4 mm), Schraubenschlüssel und eine Säge.
Montage
Die Montage erfolgt in mehreren Schritten:
- Vorbereitung: Montieren Sie die Haltebügel (A) am Grundrahmen (B) unter Verwendung der Schrauben (K) und Muttern (X, Y).
- Befestigung: Fixieren Sie die Schienen und Halterungen (C, D) am Rahmen.
- Anpassung: Bohren Sie bei Bedarf Löcher (Ø 4 mm) und sichern Sie die Komponenten mit den Schrauben (Q).
- Abschluss: Montieren Sie die Haltegurte (E) und ziehen Sie alle Verbindungen fest.
Bedienung

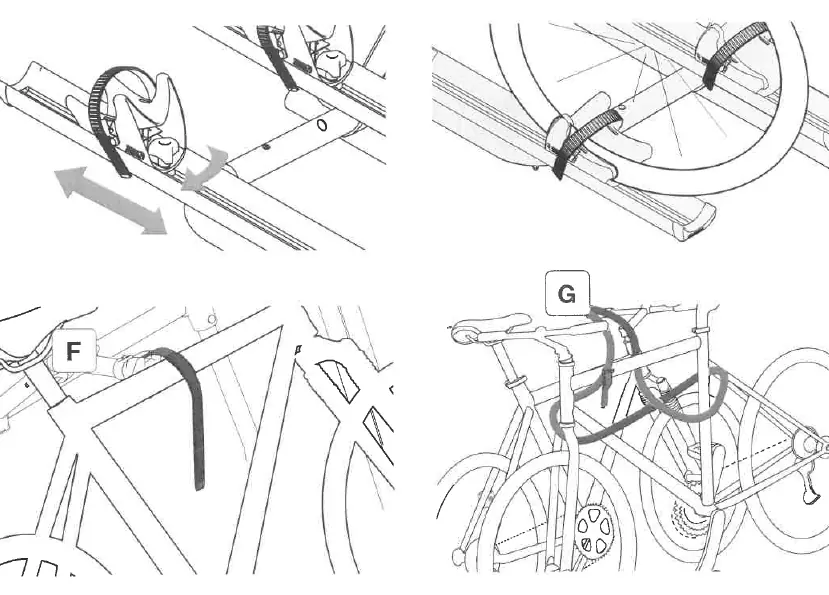

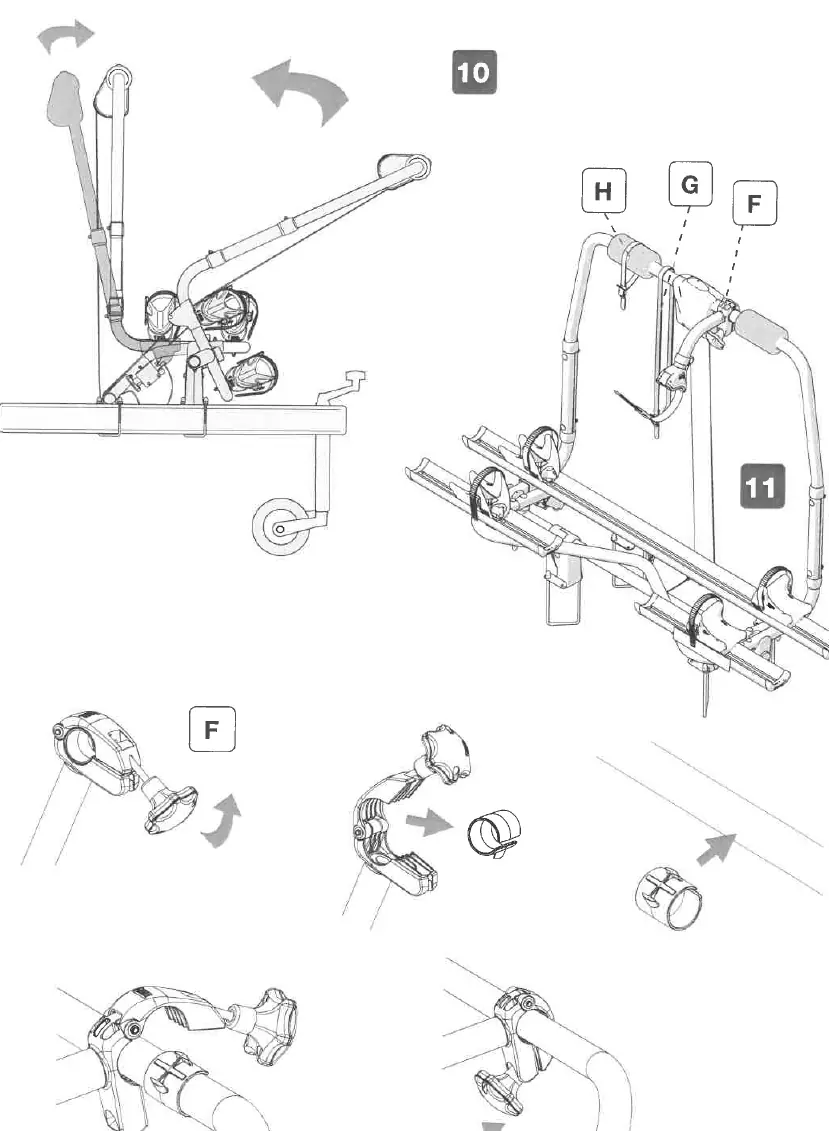

Der Fahrradträger kann für den Zugang zum Wohnwagen oder zur Lagerung geklappt werden. Zum Beladen der Fahrräder:
- Positionieren Sie die Fahrräder in den Schienen.
- Sichern Sie die Räder mit den mitgelieferten Gurten.
- Verwenden Sie die Bike-Block Haltearme (F), um den Rahmen des Fahrrads am Träger zu fixieren.
- Entfernen Sie vor dem Transport unbedingt die Batterien von E-Bikes.
Sicherheit und Wartung
Beachten Sie folgende Sicherheitshinweise:
- Die maximale Geschwindigkeit mit montiertem Träger beträgt 80 km/h.
- Überprüfen Sie regelmäßig die Befestigung des Trägers, insbesondere nach den ersten Kilometern und vor/nach langen Fahrten.
- Stellen Sie sicher, dass die Anhängerkupplung (falls vorhanden) zugänglich bleibt und die Bewegungsfreiheit gewährleistet ist.
- Fiamma übernimmt keine Haftung für Schäden durch unsachgemäße Montage oder Modifikationen am Produkt.
Herstellerinformationen
Fiamma SpA
Praktische Hilfe
Typische Probleme
Beschädigung bei Lieferung
Kontaktieren Sie umgehend Ihren Händler.
Unsichere Befestigung
Überprüfen Sie regelmäßig alle Schrauben und Gurte, besonders nach den ersten Kilometern Fahrt.
Vor der Verwendung
- Prüfen Sie den Lieferumfang auf Vollständigkeit.
- Kontrollieren Sie alle Teile auf Transportschäden.
- Stellen Sie sicher, dass das benötigte Werkzeug (Schraubendreher, Bohrer, Schraubenschlüssel, Säge) bereitliegt.
- Entfernen Sie die Batterien von E-Bikes vor dem Beladen.
- Prüfen Sie die Kompatibilität mit Ihrem Fahrzeug.
Technische Daten in der Praxis
- Maximale Traglast
- 60 kg
- Maximale Anzahl Fahrräder
- 2
- Maximale Geschwindigkeit
- 80 km/h
Abbildungen und Diagramme

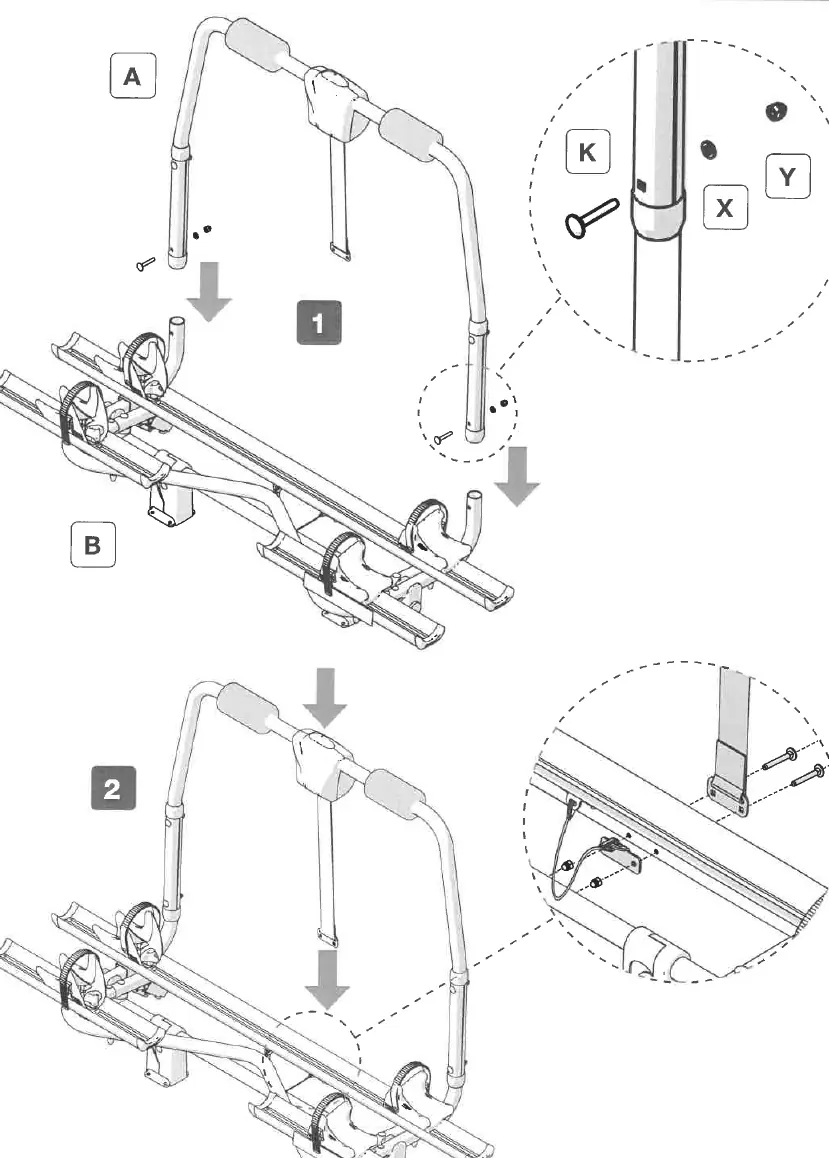

- Schritt 1-2: Montage der Haltebügel am Grundrahmen.

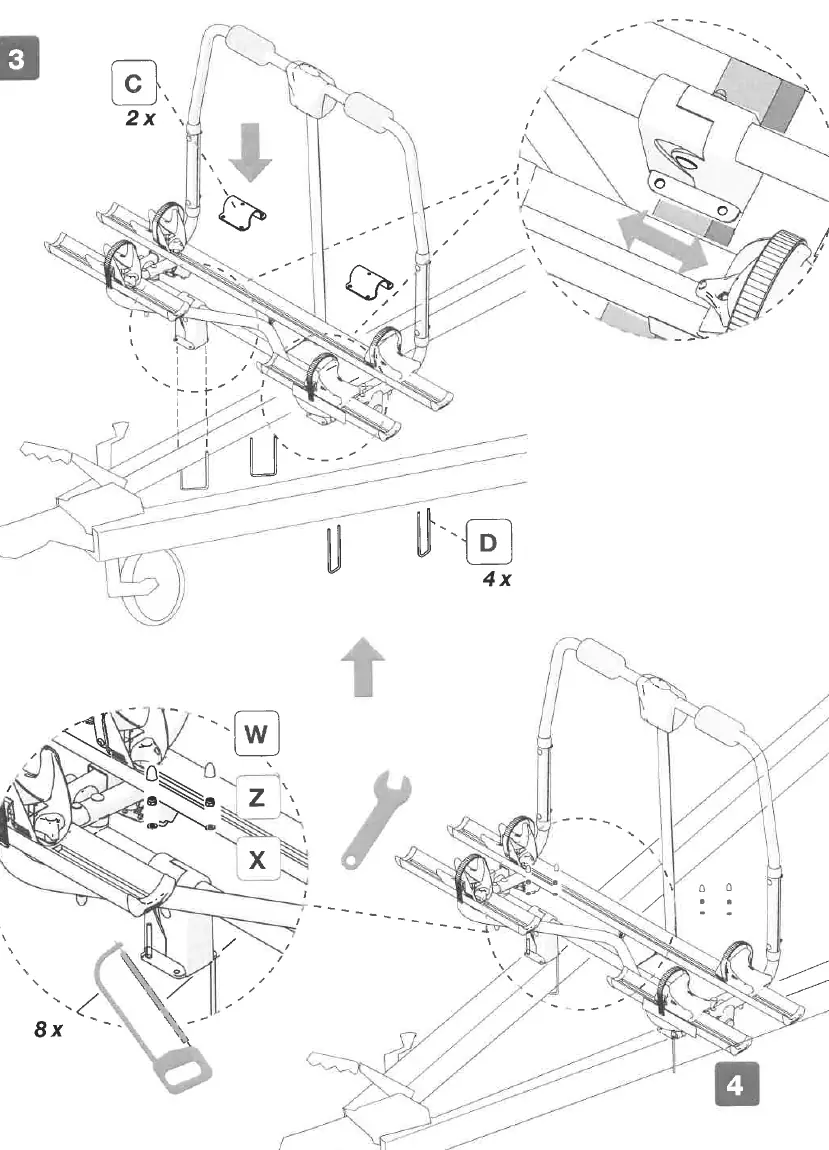

- Schritt 3-4: Befestigung der Schienen und Halterungen.

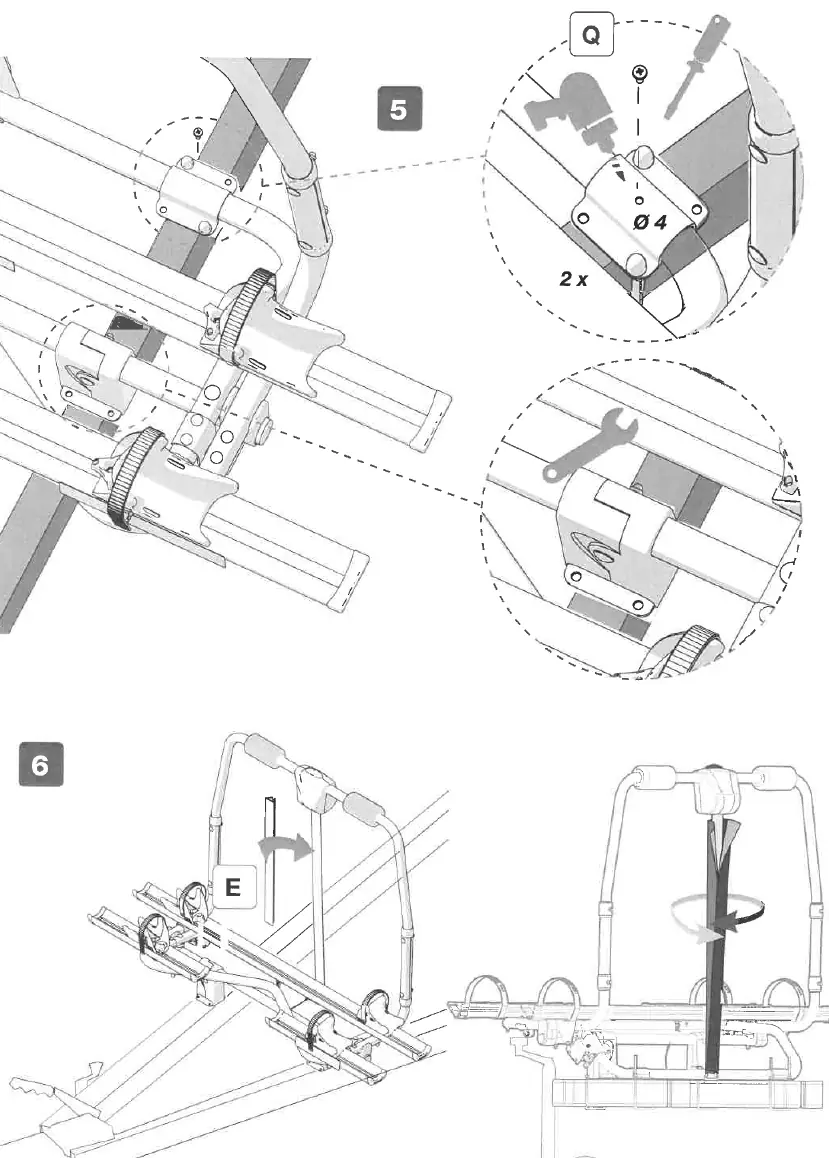

- Schritt 5: Fixierung der Komponenten mit Schrauben.
- Schritt 6: Montage der Haltegurte.
Modellkompatibilität
- Geeignet für Wohnwagen.
- Bei Fahrzeugen mit Parksensoren ist Vorsicht beim Rückwärtsfahren geboten.
- Bei Verwendung mit Anhängerkupplung muss deren Beweglichkeit gewährleistet sein.
