Fiamma Caravanstore Support Leg Spannstange - Montageanleitung
Schnellstartanleitung und Montageanleitung für die Fiamma Caravanstore Support Leg Spannstange. Erfahren Sie, wie Sie die Stange korrekt installieren, verwenden und bei Wetterbedingungen wie Regen oder Wind richtig reagieren.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Fiamma Caravanstore Support Leg ist eine Spannstange, die speziell für die Stabilisierung der Caravanstore Markisen entwickelt wurde. Sie dient dazu, die Markise zu stützen und bei Regen einen kontrollierten Wasserablauf zu ermöglichen. Bitte beachten Sie, dass die Markise primär als Sonnenschutz dient und bei starkem Wind, Regen oder Schnee eingefahren werden sollte.
Lieferumfang
- 1x Support Leg Spannstange
Kompatibilität
Die Spannstange ist für folgende Markisenmodelle geeignet:
- Caravanstore XL 440 (Item No. 07740G01(X))
- Caravanstore XL 500-550 (Item No. 07740H01(X), 07740L01(X))
Montage und Bedienung
- Vorbereitung: Prüfen Sie vor der Montage, ob alle Teile unbeschädigt sind.
- Einsetzen: Führen Sie die Spannstange in die dafür vorgesehene Halterung der Markise ein.
- Arretierung: Sichern Sie die Stange gemäß den Schritten 1 bis 3.
- Öffnen/Schließen: Nutzen Sie den Drehmechanismus (Schritt 4), um die Stange zu fixieren oder zu lösen.
- Sicherung: Betätigen Sie den Hebelmechanismus (Schritte 5-7), um die Stange fest am Markisenarm zu arretieren.
- Höhenverstellung: Passen Sie die Höhe der Stange durch Drehen und Ausziehen an (Schritte 8-9).
Sicherheitshinweise
Bei schlechtem Wetter sind folgende Vorsichtsmaßnahmen zu treffen:
- Wind, Regen, Schnee: Markise einfahren.
- Notlösung: Falls die Markise nicht eingefahren werden kann, senken Sie einen Stützfuß ab, damit das Wasser abfließen kann.
- Spannstange: Montieren Sie die Spannstange, um die Stabilität zu gewährleisten und Wassersäcke zu vermeiden.
Herstellerinformationen
Fiamma SpA
Praktische Hilfe
Typische Probleme
Markise bei starkem Wind, Regen oder Schnee
Markise einfahren. Falls dies nicht möglich ist, einen Stützfuß absenken, um Wasserablauf zu ermöglichen und die Spannstange montieren.
Transportschäden
Überprüfen Sie vor der Montage, ob Einzelteile während des Transports beschädigt oder verformt wurden. Kontaktieren Sie bei Zweifeln Ihren Händler.
Vor der Verwendung
- Prüfen, ob alle Einzelteile unbeschädigt sind.
- Kompatibilität mit dem Caravanstore XL Modell sicherstellen.
- Stützfuß für den Wasserablauf korrekt positionieren.
- Spannstange fest arretieren.
Abbildungen und Diagramme

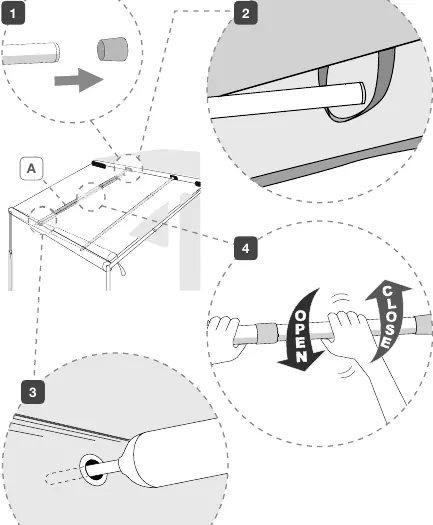

- Schritt 1-3: Einsetzen der Spannstange in die Markisenhalterung.
- Schritt 4: Drehmechanismus zum Öffnen und Schließen der Stange.

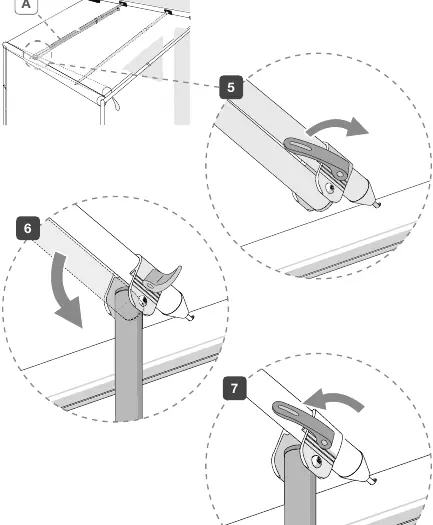

- Schritt 5-7: Sicherung der Stange mittels Hebelmechanismus.
- Schritt 8-9: Höhenverstellung und Fixierung der Stange.
Modellkompatibilität
- Geeignet für Caravanstore XL 440.
- Geeignet für Caravanstore XL 500-550.
