Bedienungsanleitung Laserworld BeamBar 10R MK3 Laserprojektor

Wichtige Informationen aus der Anleitung

Der Laserworld BeamBar 10R MK3 ist ein Showlasergerät für den gewerblichen Einsatz. Vor der Inbetriebnahme ist es zwingend erforderlich, die Sicherheitsbestimmungen zu lesen. Das Gerät darf nur in Innenräumen betrieben werden. Achten Sie bei der Installation auf einen Sicherheitsabstand von mindestens 15 cm zu Wänden und Objekten. Bei Decken- oder Wandmontage muss das Gerät zusätzlich mit einem Sicherheitsfangseil gesichert werden, das mindestens das 10-fache Gewicht des Geräts tragen kann.

Produktbeschreibung und Lieferumfang

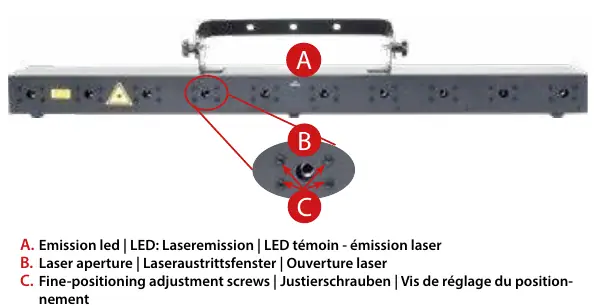

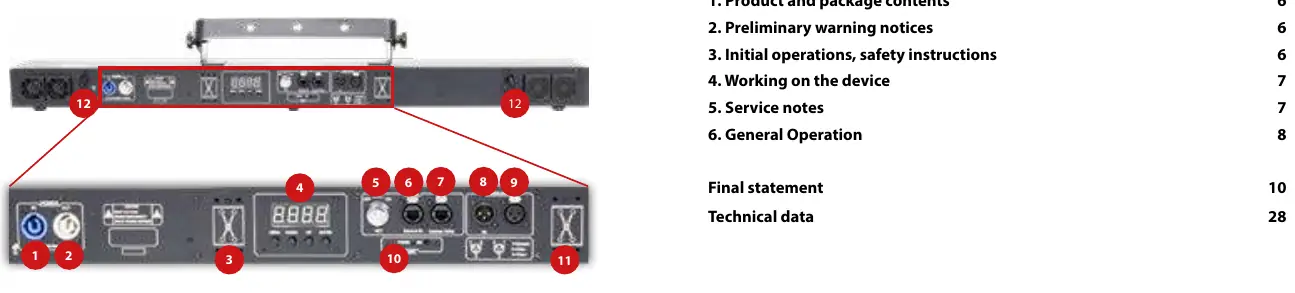

Im Lieferumfang enthalten sind das Lasersystem, zwei Einzelmontagebügel, ein Stromkabel, ein Schlüssel für den Schlüsselschalter sowie ein Interlock-Adapter. Das Gerät verfügt über eine Frontplatte mit Emissions-LED, Laseraustrittsfenster und Justierschrauben sowie eine Rückseite mit Stromanschlüssen, DMX-Ports, Mikrofon und Schlüsselschalter.

Sicherheitshinweise

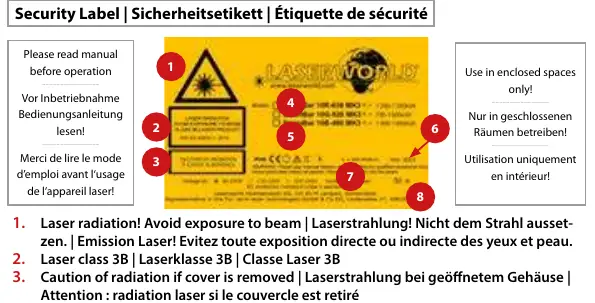

• Laserklasse 3B: Niemals direkt in den Strahl blicken. Gefahr von Augenschäden oder Erblindung.
• Interlock: Ein leicht zugänglicher Interlock-Stecker oder Not-Aus-Schalter muss angeschlossen sein.
• Installation: Nur durch technisch versiertes Fachpersonal gemäß nationaler Sicherheitsvorschriften.
• Umgebung: Nicht bei hoher Luftfeuchtigkeit, Regen oder in staubiger Umgebung betreiben. Vor Spritzwasser schützen.
• Überhitzung: Lüftungsschlitze dürfen nicht verdeckt werden. Keine Scheinwerfer (insbesondere Moving Heads) auf das Gerät richten.

Bedienung und Modi

Die Bedienung erfolgt über die vier Tasten neben dem Display. Das Gerät bietet verschiedene Betriebsmodi:

• Sound-to-Light: Laserstrahlen werden im Takt der Musik oder Geräusche ausgelöst.
• Automatik-Modus: Zufällige Wiedergabe der internen Muster.
• Master-Slave-Betrieb: Ein Master-Laser steuert einen oder mehrere Slave-Laser über DMX-Kabel.
• DMX-Modus: Steuerung über einen DMX-Controller oder Master-Laser. Das Gerät belegt 13 DMX-Kanäle.

Wartung und Pflege

Um die Lebensdauer der Laserdiode zu erhalten, sollte das Gerät nicht schnell hintereinander ein- und ausgeschaltet werden. Reinigen Sie das Laseraustrittsfenster regelmäßig mit einem sanften Glasreiniger. Stellen Sie sicher, dass Lüfter und Kühlkörper frei von Staub und Ablagerungen sind. Bei Nichtgebrauch sollte das Gerät ausgeschaltet und der Schlüssel abgezogen werden.

Technische Daten

Das Gerät benötigt eine Stromversorgung von 100 V - 250 V AC (50/60 Hz). Die Leistungsaufnahme beträgt 50 W. Das Gewicht liegt bei 9,0 kg. Die Abmessungen betragen 1000 x 160 x 80 mm.
