Installationsanleitung für Eterna CFLEDWHSC 17W LED-Decken- und Wandleuchte

Wichtige Informationen zur Installation

Diese Leuchte muss von einer fachkundigen Person gemäß den aktuellen Bau- und IEE-Verkabelungsvorschriften installiert werden. Vor Beginn der Arbeiten muss die Stromversorgung am Hauptschalter unterbrochen und die entsprechende Sicherung entfernt oder der Leitungsschutzschalter (MCB) gesperrt werden.

Das Produkt ist für die dauerhafte Verbindung mit einer festen Verkabelung vorgesehen und für die Installation auf Oberflächen mit normaler Entflammbarkeit (z. B. Holz, Gipskarton, Mauerwerk) geeignet. Es ist nicht für hoch entflammbare Oberflächen (z. B. Polystyrol, Textilien) geeignet.

Montageanleitung

1. Halten Sie die Basis der Leuchte fest, drehen Sie den Diffusor und die Zierblende gegen den Uhrzeigersinn und nehmen Sie diese ab.
2. Bohren Sie vorsichtig Löcher in die Rückseite der Leuchte für die Befestigungsschrauben.
3. Verwenden Sie die Rückseite der Leuchte als Schablone, um die Position der Befestigungslöcher auf der Montagefläche zu markieren.
4. Bereiten Sie die Löcher in der Montagefläche entsprechend vor.
5. Durchstechen Sie die Gummitülle auf der Rückseite der Leuchte, sodass sie eng um das ankommende Netzkabel passt.
6. Führen Sie das Kabel durch die Tülle und halten Sie die Leuchte an die Decke oder Wand.
7. Sichern Sie die Leuchte. Falls Feuchtigkeitsschutz erforderlich ist, müssen die Schraubenköpfe mit Silikon oder ähnlichem Dichtmittel abgedeckt werden.
8. Prüfen Sie, ob die Tülle korrekt in der Kabeleinführung sitzt.
9. Schließen Sie die elektrischen Leitungen an den Anschlussblock an.
10. Setzen Sie den Diffusor und die Zierblende wieder auf und drehen Sie sie im Uhrzeigersinn, bis sie fest sitzen.
11. Schalten Sie die Stromversorgung wieder ein.

Elektrischer Anschluss

Stellen Sie sicher, dass die Klemmen fest angezogen sind und keine Drahtlitzen hervorstehen. Die Klemmen müssen auf den abisolierten Leitern sitzen, nicht auf der Isolierung. Das Produkt muss geerdet werden.

• Braun: Phase (Live)
• Blau: Neutralleiter (Neutral)
• Gelb/Grün: Erde (Earth)

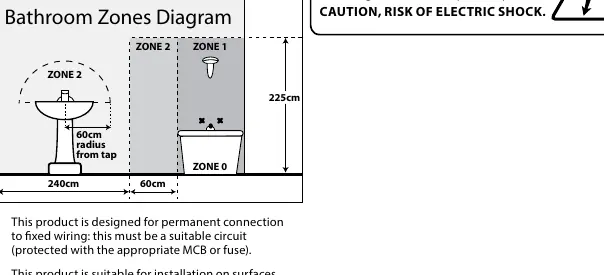

Badezimmer-Installation

Dieses Produkt ist für den Einsatz in Wohnbereichen sowie in Badezimmer-Zone 2 und außerhalb von Zonen geeignet. Bei der Installation in einem Badezimmer muss ein 30mA RCD (Fehlerstromschutzschalter) verwendet werden.

Wartung und Reinigung

Die Lichtquelle ist so konzipiert, dass sie die Lebensdauer der Leuchte überdauert und darf nur vom Hersteller, einem Servicepartner oder einer ähnlich qualifizierten Person ausgetauscht werden. Reinigen Sie die Leuchte nur mit einem weichen, trockenen Tuch. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel.
