Eterna TWSRCDMC RCD-Steckdose: Bedienungsanleitung und...

Schnellstartanleitung und technische Daten für die Eterna TWSRCDMC RCD-Steckdose. Erfahren Sie mehr über die Bedienung, Testverfahren und Sicherheitsmerkmale dieser 13A-Fehlerstrom-Schutzsteckdose.

Inhaltsverzeichnis

Wichtige Informationen zur RCD-Steckdose

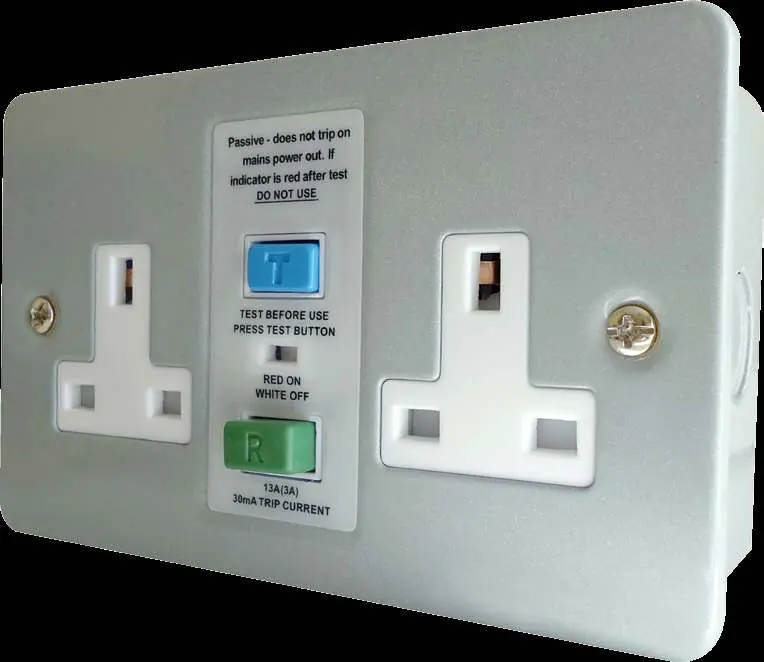

Die Eterna TWSRCDMC ist eine zweifache, nicht schaltbare RCD-Steckdose (Fehlerstrom-Schutzschalter) in Metallausführung. Sie zeichnet sich durch eine passive Betriebsweise aus, was bedeutet, dass sie mechanisch verriegelt ist und nach einem Stromausfall nicht manuell zurückgesetzt werden muss.

Bedienung und Sicherheit

Test vor Gebrauch: Drücken Sie vor der Verwendung die Testtaste (T), um die Funktion des Schutzschalters zu überprüfen.
Anzeige: Die Anzeige zeigt den aktuellen Status an: Rot bedeutet EIN, Weiß bedeutet AUS.
Sicherheitshinweis: Wenn die Anzeige nach dem Test weiterhin rot leuchtet, verwenden Sie die Steckdose nicht.

Technische Daten

Nennstrom: 13 Ampere
Fehlerstrom (Trip Current): 30mA
Auslösegeschwindigkeit: Typisch weniger als 40ms
Schutzart: IP20
Bauweise: Gepresster Stahl
Abmessungen: 144mm x 89mm x 43mm

Praktische Hilfe

Typische Probleme

Anzeige leuchtet nach dem Test rot

Verwenden Sie die Steckdose nicht, da der Schutzmechanismus möglicherweise defekt ist.

Vor der Verwendung

Testen Sie die Steckdose vor der ersten Verwendung durch Drücken der Testtaste.
Überprüfen Sie, ob die Anzeige nach dem Test korrekt auf Weiß (AUS) wechselt.
Stellen Sie sicher, dass die Steckdose für den vorgesehenen Einsatzort geeignet ist (IP20).
