Bedienungsanleitung für Schweißgerät ESAB Rogue ET 180i

Wichtige Informationen aus der Anleitung

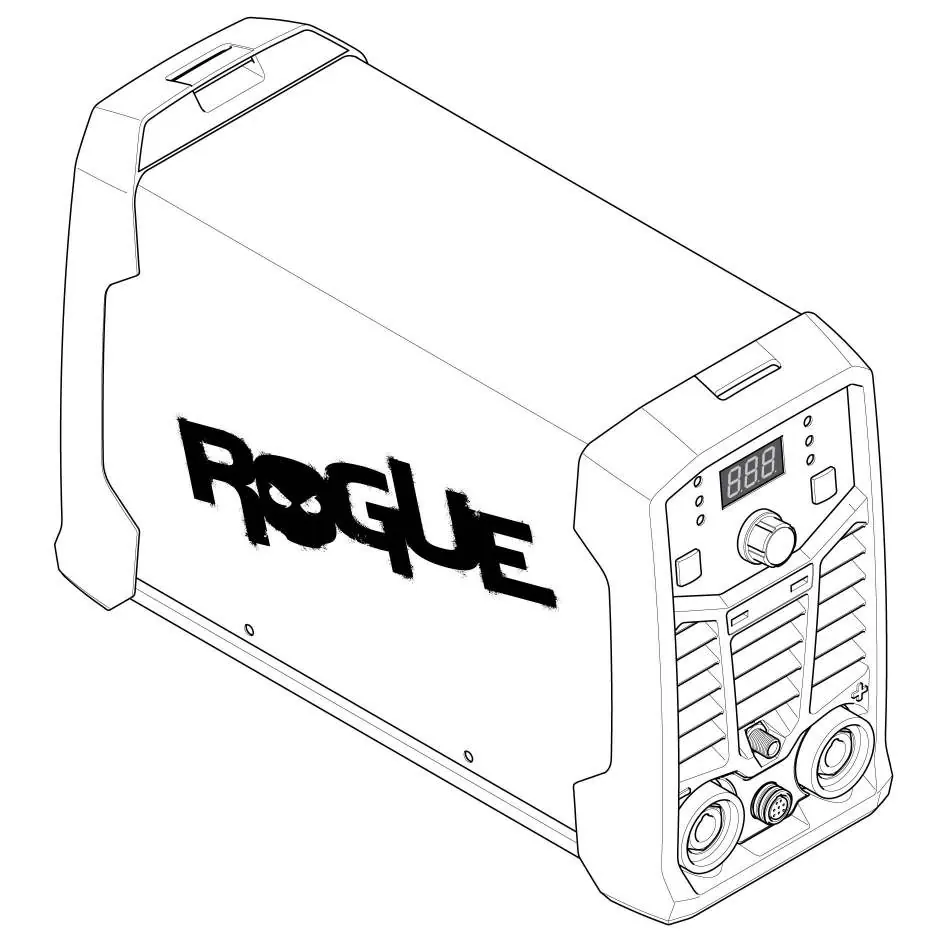

Das ESAB Rogue ET 180i ist ein Inverter-Schweißgerät, das für das MMA-Schweißen (E-Hand) und TIG-Schweißen (WIG) konzipiert ist. Die Installation muss durch qualifiziertes Fachpersonal erfolgen. Vor der Inbetriebnahme ist es zwingend erforderlich, die Sicherheitshinweise zu lesen, um Gefahren durch Stromschläge, Lichtbögen, Dämpfe und heiße Oberflächen zu vermeiden.

Sicherheitshinweise

• Persönliche Schutzausrüstung: Tragen Sie immer eine geeignete Schutzausrüstung, einschließlich Schutzbrille, flammhemmender Kleidung und Sicherheitshandschuhen.
• Elektrische Sicherheit: Arbeiten an Hochspannungsanlagen dürfen nur von qualifizierten Elektrikern durchgeführt werden. Stellen Sie sicher, dass das Gerät ordnungsgemäß geerdet ist.
• Arbeitsumgebung: Das Gerät ist für den industriellen Einsatz vorgesehen. In Wohngebieten kann es zu Funkstörungen kommen. Betreiben Sie das Gerät nicht bei Niederschlag.
• Gesundheit: Schweißer mit Herzschrittmachern sollten vor dem Schweißen einen Arzt konsultieren, da elektromagnetische Felder (EMF) den Herzschrittmacher stören können.

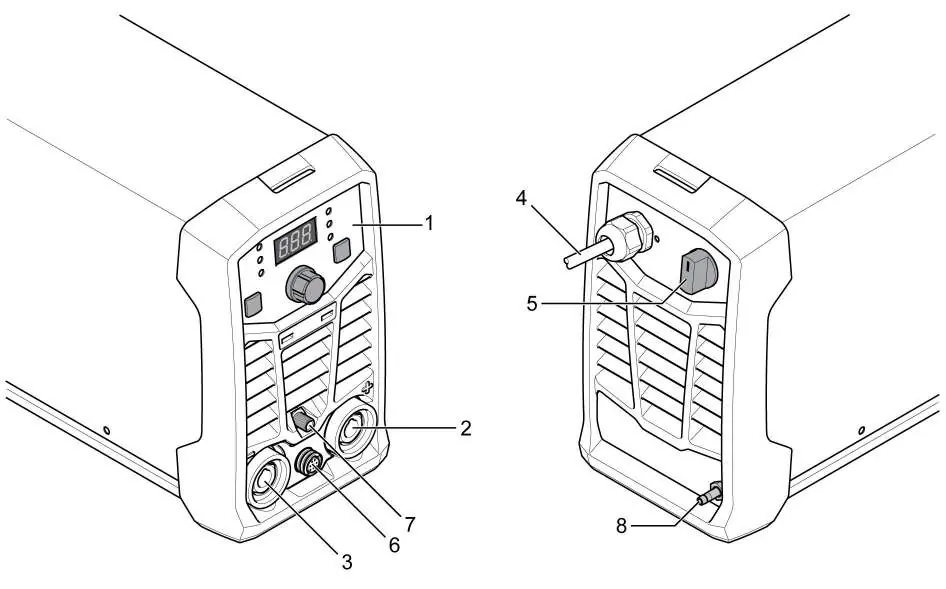

Installation

Positionieren Sie das Schweißgerät so, dass die Luftein- und -auslässe nicht blockiert sind. Es ist ein Mindestabstand von 200 mm zu allen Seiten erforderlich, um eine ausreichende Kühlung zu gewährleisten. Sichern Sie das Gerät, insbesondere auf unebenem oder abschüssigem Untergrund.

Betrieb und Schweißverfahren

Das Gerät unterstützt zwei Hauptschweißverfahren:

• MMA-Schweißen: Schweißen mit umhüllten Elektroden. Die Polarität hängt vom Elektrodentyp ab (siehe Verpackung).
• TIG-Schweißen: Schweißen mit einer nicht abschmelzenden Wolframelektrode unter Schutzgas. Das Gerät unterstützt "Live TIG"-Start und HF-Start (Hochfrequenz).

Bedienung: Schalten Sie das Gerät über den Netzschalter ein. Schweißprogramme werden gespeichert, sodass sie beim nächsten Start verfügbar sind. Schalten Sie das Gerät nicht während des Schweißvorgangs (unter Last) aus.

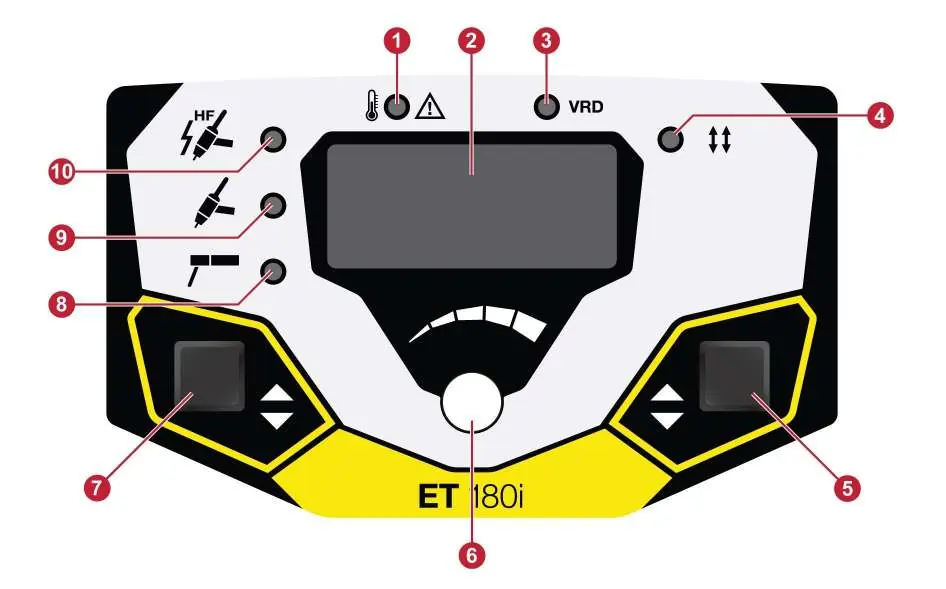

Bedienfeld und Einstellungen

Über das Bedienfeld können Sie den Schweißprozess (MMA, TIG Live, TIG HF) auswählen und Parameter anpassen. Durch Drücken der Prozeßauswahltaste für 3 Sekunden gelangen Sie in das Menü für erweiterte Funktionen wie Gasvorströmzeit, Startstrom, Stromanstieg, Stromabfall, Endstrom, Gasnachströmzeit und Hintergrundstrom.

Wartung und Reinigung

Regelmäßige Wartung ist für einen sicheren Betrieb unerlässlich. Trennen Sie das Gerät vor jeder Reinigung vom Stromnetz. Öffnen Sie das Gehäuse und entfernen Sie angesammelten Schmutz, Metallspäne und Schlacke mit einem Staubsauger. Reinigen Sie das Innere des Geräts regelmäßig mit trockener Druckluft bei reduziertem Druck, insbesondere in staubigen Umgebungen.

Fehlerbehebung

Bei Störungen führen Sie folgende Prüfungen durch:

• Kein Lichtbogen: Prüfen Sie, ob das Gerät eingeschaltet ist, die Anzeige leuchtet und die Kabel korrekt angeschlossen sind.
• Überhitzungsschutz: Wenn die Überhitzungsanzeige leuchtet, ist das Schweißen unterbrochen. Lassen Sie das Gerät abkühlen. Stellen Sie sicher, dass die Einschaltdauer nicht überschritten wurde und die Lüftungsschlitze frei sind.
