Kurzanleitung für ESAB Rogue ET 180i / ET 200iP PRO Schweißgerät
Schnelleinrichtung und Inbetriebnahme des Schweißgeräts ESAB Rogue ET 180i und ET 200iP PRO. Erfahren Sie, wie Sie MMA- und TIG-Modi konfigurieren, Gas anschließen und das Gerät sicher starten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Kurzanleitung führt Sie durch die grundlegende Einrichtung der Schweißgeräte ESAB Rogue ET 180i und ET 200iP PRO, einschließlich Kabelanschluss, Gasanschluss, Stromversorgung und Moduswahl. S. 1
Wichtigste Schritte
- Anschluss der Schweißkabel für MMA oder TIG S. 1
- Anschluss der Gasleitung für TIG-Betrieb S. 1
- Auswahl des Schweißmodus und Einstellung der Stromstärke S. 1
Erste Inbetriebnahme
- Verbinden Sie die Kabel, schließen Sie die Stromversorgung an, schalten Sie das Gerät ein, wählen Sie den Modus und stellen Sie den Strom ein. S. 1
Wo es im PDF steht
- Kurzanleitung und Einrichtungsschritte S. 1
- Support und Handbuch-Download S. 2
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Kurzanleitung dient der schnellen Inbetriebnahme der Schweißgeräte ESAB Rogue ET 180i und ET 200iP PRO. Sie enthält visuelle Anweisungen für den Anschluss der Schweißkabel, der Gasleitung sowie die grundlegende Konfiguration vor dem Schweißvorgang. Bitte beachten Sie, dass für detaillierte technische Spezifikationen und erweiterte Einstellungen das vollständige Handbuch online unter manuals.esab.com verfügbar ist.
Inbetriebnahme und Einrichtung
- Vorbereitung: Stellen Sie sicher, dass das Gerät auf einer stabilen Oberfläche steht und die Umgebung sicher ist.
- Kabelanschluss (MMA/TIG): Verbinden Sie die Schweißkabel entsprechend dem gewählten Modus (MMA oder TIG) mit den Anschlüssen an der Vorderseite des Geräts. Achten Sie auf die korrekte Polarität (+/-).
- Masseanschluss: Schließen Sie die Masseklemme sicher an das Werkstück an.
- Gasanschluss (nur TIG): Verbinden Sie die Gasleitung für den TIG-Betrieb mit dem entsprechenden Anschluss am Gerät.
- Stromversorgung: Schließen Sie das Gerät an eine geeignete 1-phasige Stromquelle an.
- Einschalten: Schalten Sie das Gerät über den Hauptschalter ein.
- Moduswahl: Wählen Sie den gewünschten Schweißmodus (MMA oder TIG) über die entsprechende Taste am Bedienfeld.
- Stromstärke einstellen: Stellen Sie den gewünschten Schweißstrom (Ampere) über den Drehregler ein.
- Schweißen: Beginnen Sie den Schweißvorgang unter Einhaltung aller Sicherheitsvorschriften.
Sicherheitshinweise
Tragen Sie während des Schweißens immer geeignete Schutzausrüstung, einschließlich Schweißhelm, Handschuhe und Schutzkleidung. Achten Sie auf eine ausreichende Belüftung des Arbeitsbereichs, um Schweißrauche zu vermeiden.
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Gerät lässt sich nicht einschalten
Überprüfen Sie die Stromverbindung und ob der Netzschalter korrekt betätigt wurde.
Kein Lichtbogen beim Schweißen
Überprüfen Sie den festen Sitz der Masseklemme am Werkstück und die korrekte Verbindung der Schweißkabel.
Kein Gasfluss im TIG-Modus
Überprüfen Sie den Anschluss der Gasleitung und ob die Gasflasche geöffnet ist.
Vor der Verwendung
- Prüfen Sie alle Kabelverbindungen auf festen Sitz.
- Stellen Sie sicher, dass die Stromversorgung den Anforderungen entspricht.
- Überprüfen Sie den Anschluss der Masseklemme.
- Stellen Sie sicher, dass die Gasflasche für TIG-Anwendungen korrekt angeschlossen ist.
- Tragen Sie vollständige Schutzausrüstung.
Abbildungen und Diagramme
- Die Anleitung verwendet eine 9-stufige visuelle Darstellung für den Aufbau.

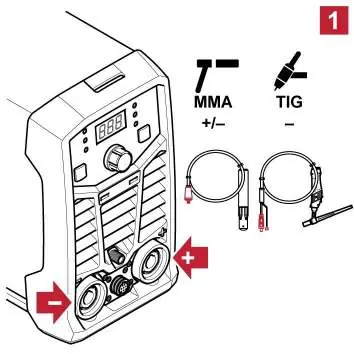

- Schritt 1-2 zeigen die Kabelkonfiguration für MMA und TIG.
- Schritt 3 zeigt den Anschluss der Masseklemme.
- Schritt 4 zeigt den Gasanschluss für TIG.
- Schritt 5 zeigt den Anschluss an das Stromnetz.
Modellkompatibilität
- Geeignet für MMA- und TIG-Schweißverfahren.
- Betrieb an 1-phasiger Stromversorgung.
