Installationsanleitung für Equip 650157 Dual-Monitor-Tischhalterung

Detaillierte Installationsanleitung für die Equip 650157 Dual-Monitor-Tischhalterung. Erfahren Sie, wie Sie die Halterung sicher montieren, Monitore per VESA-Standard befestigen und die Neigung sowie Höhe für eine optimale Ergonomie...

Schnelle Antworten aus der Anleitung

Kurze Antwort

Die Equip 650157 ist eine Dual-Monitor-Tischhalterung für Bildschirme von 17 bis 32 Zoll. Sie unterstützt VESA-Standards 75x75 und 100x100 und bietet zwei Montageoptionen: Tischklemme oder Durchtisch-Befestigung. S. 1

Wichtigste Schritte

Montage der Tischklemme S. 4
Befestigung der Monitore S. 6

Probleme und Lösungen

Display hält die Position nicht

Ziehen Sie die Schrauben am Gelenk mit dem Inbusschlüssel nach.

S. 8

Wartung und Reset

Überprüfen Sie regelmäßig (mindestens alle drei Monate) die Stabilität und Sicherheit der Schraubverbindungen. S. 2

Technische Daten

Parameter	Wert	Hinweis	Seiten
VESA	75x75, 100x100	Kompatible Lochabstände	S. 1
Monitorgröße	17"-32"	Unterstützte Bildschirmdiagonale	S. 1

Wo es im PDF steht

Sicherheitshinweise S. 2
Teileliste S. 3
Montageanleitung S. 4, 5, 6
Einstellung S. 8

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

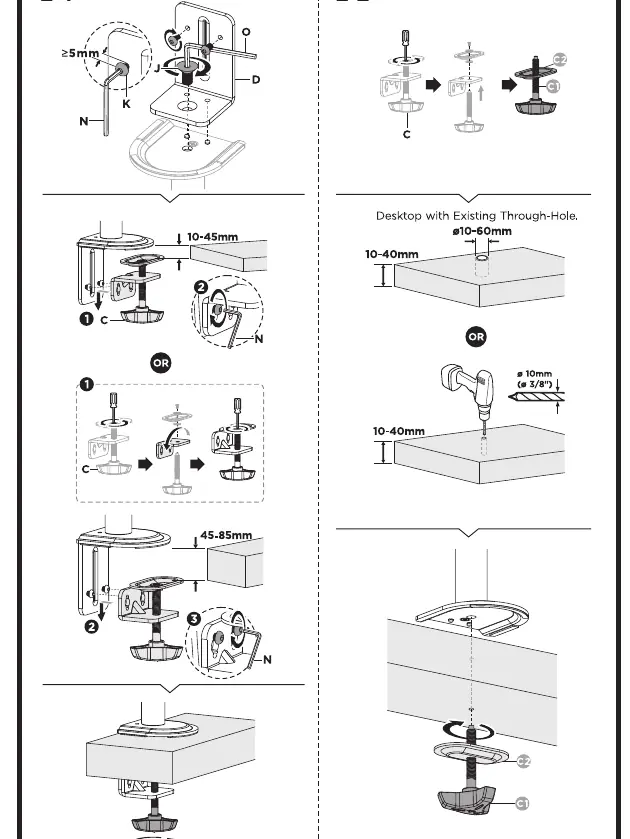

Montageoptionen: Tischklemme und Durchtisch-Befestigung

Seite 4

Seite 6

Seite 8

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und Einrichtung der Equip 650157 Dual-Monitor-Tischhalterung. Vor der Montage ist sicherzustellen, dass die Tischoberfläche das Gewicht der Monitore und der Halterung tragen kann. Die Halterung ist ausschließlich für den Innenbereich bestimmt. Überprüfen Sie regelmäßig (mindestens alle drei Monate) die Stabilität und Sicherheit der Schraubverbindungen.

Montage der Halterung

Die Halterung kann auf zwei Arten am Schreibtisch befestigt werden:

Tischklemmen-Montage (Clamp Mounting)

Befestigen Sie die Halterungsplatte (D) mit den Schrauben (J, K) an der Basis (E).
Platzieren Sie die Klemme (C) an der gewünschten Stelle am Tischrand.
Ziehen Sie die Klemme fest, bis sie sicher sitzt. Achten Sie auf die zulässige Tischdicke (10-85 mm je nach Konfiguration).

Durchtisch-Montage (Grommet Mounting)

Verwenden Sie die Durchtisch-Befestigung (C), falls eine Kabeldurchführung im Tisch vorhanden ist (10-60 mm Durchmesser).
Führen Sie die Schraube durch das Loch im Tisch und befestigen Sie die Halterung von unten mit der Gegenplatte.

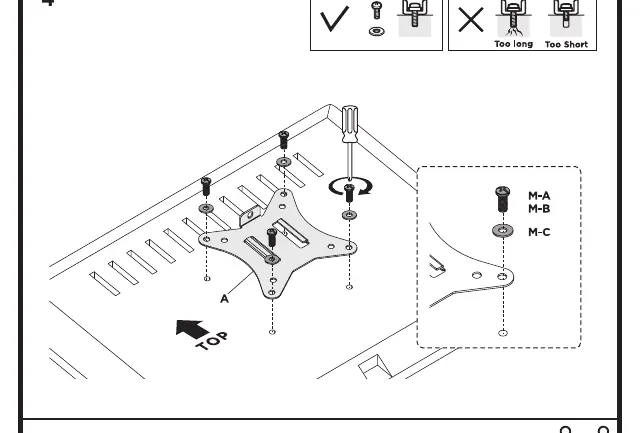

Montage der Monitore

Befestigen Sie die VESA-Platten (A) an der Rückseite Ihrer Monitore. Verwenden Sie die passenden Schrauben (M-A, M-B) und Unterlegscheiben (M-C). Achten Sie darauf, die Schrauben nicht zu fest anzuziehen, um das Display nicht zu beschädigen.
Hängen Sie die Monitore mit den montierten VESA-Platten in die Arme der Halterung ein.
Sichern Sie die Monitore mit den mitgelieferten Schrauben (M) und Knöpfen (L).

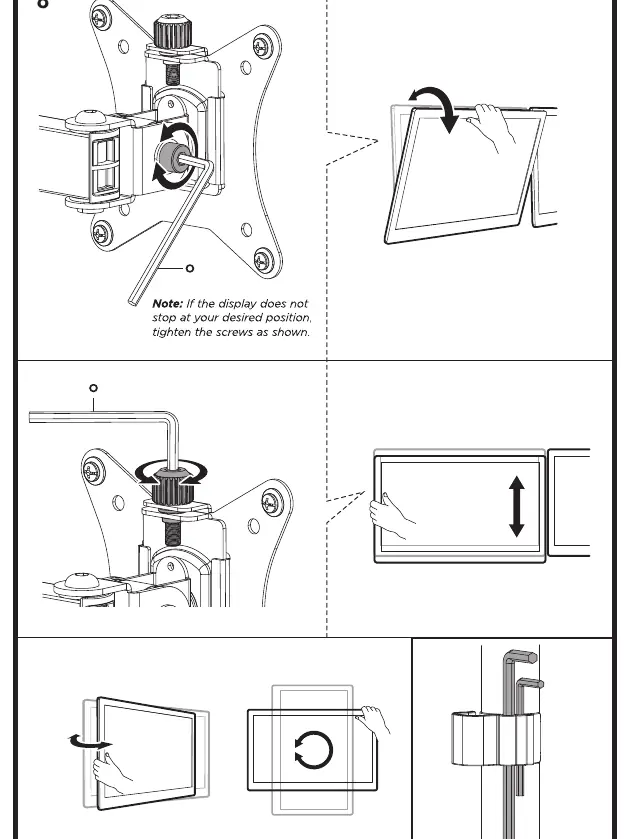

Einstellungen und Anpassungen

Nach der Montage können Sie die Position der Monitore anpassen:

Neigung: Wenn der Monitor nicht in der gewünschten Position bleibt, ziehen Sie die Schrauben am Gelenk mit dem Inbusschlüssel (O) nach.
Höhe: Die Höhe kann durch Lösen und Festziehen der entsprechenden Schrauben am Arm angepasst werden.
Sicherheitshinweis: Bewegen Sie die Displays nicht über den markierten Bereich hinaus, um ein Umkippen der Halterung zu vermeiden.

Praktische Hilfe

Typische Probleme

Monitor hält die Neigung nicht

Ziehen Sie die Schrauben am Neigungsgelenk mit dem beiliegenden Inbusschlüssel nach.

Halterung wackelt

Überprüfen Sie, ob die Tischklemme oder die Durchtisch-Befestigung fest angezogen ist.

Vor der Verwendung

Prüfen Sie, ob die Tischplatte das Gewicht der Monitore tragen kann.
Stellen Sie sicher, dass die Monitore VESA-kompatibel sind (75x75 oder 100x100).
Überprüfen Sie die Tischdicke (10-85 mm für Klemme, 10-40 mm für Durchtisch).
Stellen Sie sicher, dass alle benötigten Teile (A-O, M-A bis M-C) vorhanden sind.

Technische Daten in der Praxis

VESA-Kompatibilität: Standardisierte Lochabstände auf der Rückseite des Monitors (75x75mm oder 100x100mm).
Max. Monitorgröße: Die Halterung ist für Monitore von 17 bis 32 Zoll ausgelegt.

Abbildungen und Diagramme

Seite 3 zeigt die Teileliste zur Identifizierung der Komponenten.
Seite 4 zeigt die zwei Montageoptionen: Tischklemme und Durchtisch-Befestigung.
Seite 8 zeigt, wie die Gelenke für die Neigung und Höhe nachjustiert werden.

Modellkompatibilität

Nur für den Innenbereich geeignet.
Nicht über den markierten Bereich hinaus bewegen, um Kippgefahr zu vermeiden.
