Kurzanleitung für Rosemount 1208C Füllstands- und Durchflussmessumformer
Schnellstartanleitung für den Rosemount 1208C Füllstands- und Durchflussmessumformer. Erfahren Sie alles über die sichere Installation, elektrische Anschlüsse, Inbetriebnahme und Konfiguration des Geräts.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Kurzanleitung bietet grundlegende Richtlinien für den Rosemount 1208C Füllstands- und Durchflussmessumformer. Für detaillierte Informationen und erweiterte Konfigurationen ist das vollständige Referenzhandbuch zu konsultieren. Sicherheit hat oberste Priorität: Das Gerät darf nur von qualifiziertem Personal installiert werden. Vor Wartungsarbeiten muss die Stromversorgung unterbrochen werden, um Explosionsgefahren in brennbaren Atmosphären zu vermeiden. Achten Sie zudem auf heiße Oberflächen bei hohen Prozesstemperaturen.
Installation auf einem Tank
Die Installation kann über einen Flansch oder einen NPT-Gewindeadapter erfolgen.
Montage des Flansches
- Legen Sie eine geeignete Dichtung auf den Tankflansch.
- Platzieren Sie den Flansch über der Dichtung.
- Ziehen Sie die Schrauben und Muttern mit dem für die Flansch- und Dichtungswahl erforderlichen Drehmoment fest.
- Tragen Sie bei NPT-Gewindeanschlüssen ein geeignetes Gewindedichtmittel auf die Gewinde des Messumformers auf.

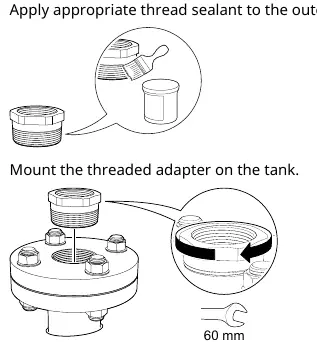

Montage des NPT-Gewindeadapters
- Tragen Sie ein geeignetes Gewindedichtmittel auf die Außengewinde auf.
- Montieren Sie den Gewindeadapter am Tank.
- Tragen Sie Dichtmittel auf die Gewinde des Messumformers auf und schrauben Sie diesen handfest ein.
Elektrische Anschlüsse
Der Messumformer verwendet einen M12-Stecker (A-kodiert). Verwenden Sie 24-18 AWG (0,20-0,75 mm²) Kabel. In Umgebungen mit hoher elektromagnetischer Interferenz (EMI) werden verdrillte und abgeschirmte Leitungen empfohlen.
- Stromversorgung: Das Gerät benötigt 14-35 Vdc an den Klemmen.
- Leistungsaufnahme: Unter 0,8 W im Normalbetrieb.
- Erdung: Die Kabelabschirmung muss durchgehend verbunden und am Netzteilende geerdet sein.
- Lastgrenzen: Für HART-Kommunikation ist ein minimaler Schleifenwiderstand von 250 Ohm erforderlich.
Inbetriebnahme

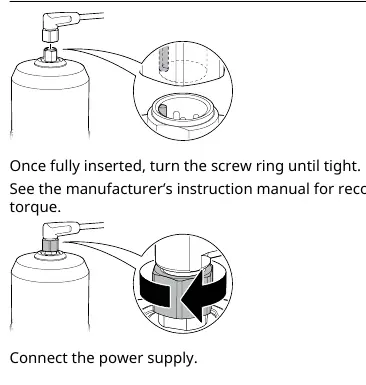

Stellen Sie vor dem Anschließen sicher, dass die Stromversorgung getrennt ist. Führen Sie den M12-Stecker vorsichtig ein, ohne Gewalt anzuwenden, und achten Sie auf die korrekte Ausrichtung. Drehen Sie den Schraubring fest, sobald der Stecker vollständig sitzt. Schließen Sie erst danach die Stromversorgung an.
Konfiguration
Die Konfiguration erfolgt über FDI-kompatible Systeme. Laden Sie die AMS Device Configurator Software unter Emerson.com/AMSDeviceConfigurator herunter. Stellen Sie sicher, dass die korrekten FDI/DD/DTM-Pakete geladen sind, die unter Emerson.com/DeviceInstallKits verfügbar sind. Nutzen Sie den geführten Einrichtungsassistenten (Guided Setup) unter Configure, Guided Setup, Initial Setup, um die grundlegende Inbetriebnahme durchzuführen.
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Kommunikationsfehler mit dem System
Überprüfen Sie, ob das korrekte FDI/DD/DTM-Paket geladen ist und die Kabelabschirmung korrekt geerdet wurde.
Stecker lässt sich nicht einführen
Wenden Sie keine Gewalt an. Prüfen Sie die Ausrichtung des M12-Steckers und stellen Sie sicher, dass er korrekt positioniert ist.
Undichtigkeit am Prozessanschluss
Stellen Sie sicher, dass bei NPT-Anschlüssen Gewindedichtmittel verwendet wurde und bei G-Gewinden die erforderliche Dichtung vorhanden ist.
Vor der Verwendung
- Qualifiziertes Personal für die Installation sicherstellen.
- Stromversorgung vor Wartungsarbeiten trennen.
- Geeignete Dichtung für den Flansch auswählen.
- Gewindedichtmittel für NPT-Anschlüsse bereithalten.
- M12-Stecker auf korrekte Ausrichtung prüfen.
- Sicherstellen, dass die Versorgungsspannung zwischen 14-35 Vdc liegt.
Technische Daten in der Praxis
- Spannungsversorgung
- 14-35 Vdc an den Klemmen des Messumformers.
- Leistungsaufnahme
- < 0,8 W im Normalbetrieb.
- Schleifenwiderstand
- Minimum 250 Ohm für HART-Kommunikation erforderlich.
Abbildungen und Diagramme
- Anschlussbelegung M12-Stecker: Pin 1 (Braun/L+), Pin 3 (Blau/L-). Pin 2 und 4 sind nicht belegt.
- Lastgrenzendiagramm: Zeigt den maximalen Schleifenwiderstand in Abhängigkeit von der externen Versorgungsspannung.
Modellkompatibilität
- Kompatibel mit FDI-, DD- und DTM-konformen Systemen.
- Nur für den Einsatz mit der AMS Device Configurator Software oder vergleichbaren FDI-Tools.
