Bedienungsanleitung für Timeguard NTDR1C16 Digitale Zeitschaltuhr

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und Bedienung der digitalen Zeitschaltuhr Timeguard NTDR1C16 für DIN-Schienen. Vor der ersten Inbetriebnahme muss das Gerät zwingend zurückgesetzt und aufgeladen werden. Die Zeitschaltuhr verfügt über eine Gangreserve von bis zu 1000 Stunden und ermöglicht bis zu 6 Programme.

Sicherheitshinweise

• Vor der Installation oder Wartung muss die Netzspannung abgeschaltet und die Sicherung entfernt oder der Schutzschalter ausgeschaltet werden.
• Die Installation sollte durch eine qualifizierte Elektrofachkraft gemäß den geltenden IEE-Verkabelungs- und Bauvorschriften erfolgen.
• Stellen Sie sicher, dass die Gesamtlast den Nennwert des Stromkreises, der Sicherung oder des Schutzschalters nicht überschreitet.
• Zur Reinigung nur ein trockenes Tuch verwenden; keine flüssigen Reinigungsmittel nutzen.

Technische Daten

• Spannungsversorgung: 220-240V AC 50Hz
• Schaltleistung: 16A ohmsch, 2A induktiv bei 230V AC; 400W LED bei 230V AC
• Schutzklasse: Klasse II, IP20
• Betriebstemperatur: 0°C bis 40°C
• Gangreserve: Bis zu 1000 Stunden
• Montage: DIN-Schiene

Installation und Anschluss

Das Gerät ist für die Montage auf DIN-Schienen gemäß BS EN 60715 ausgelegt. Achten Sie bei der Verkabelung auf die korrekte Polarität. Die Anleitung bietet zwei Anschlussdiagramme:

• Netzschaltung (Mains Switching): Für den direkten Betrieb von Lasten an 230V.
• Potenzialfreie Schaltung (Volt Free Switching): Für Anwendungen, bei denen der Ausgang vom Eingang getrennt ist.

Inbetriebnahme und Akku

Das Gerät besitzt einen eingebauten Akku für den Betrieb und die Programmspeicherung bei Stromausfall. Vor der ersten Programmierung:

1. Schließen Sie das Gerät für mindestens 15 Minuten an die Stromversorgung an.
2. Drücken Sie die Reset-Taste (markiert mit "R") mit einem spitzen Gegenstand.
3. Falls das Display nicht sichtbar oder sehr schwach ist, laden Sie das Gerät 4 Stunden lang auf, bevor Sie den Reset durchführen.

Bedienung und Programmierung

Die Programmierung erfolgt über die Tasten Day (Tag), Timer (Programmwahl), h+ (Stunden) und m+ (Minuten).

• Uhrzeit einstellen: Halten Sie die Uhr-Einstelltaste gedrückt und nutzen Sie die Day-, h+- und m+-Tasten.

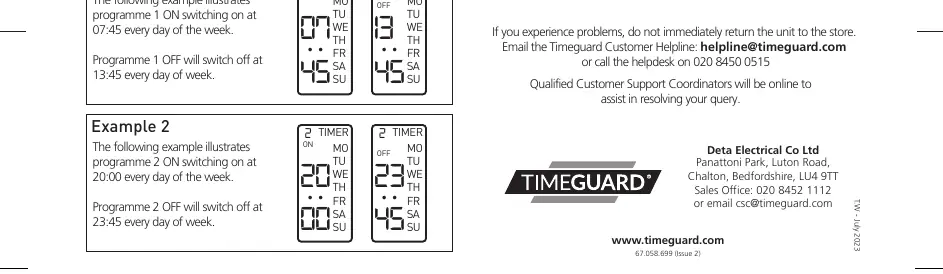

• Programme erstellen: Drücken Sie die Timer-Taste, um in den Programmiermodus zu gelangen. Wählen Sie mit den Day-, h+- und m+-Tasten die gewünschten Zeiten für ON und OFF.
• Programme ändern/löschen: Wählen Sie das Programm über die Timer-Taste aus. Zum Löschen drücken Sie h+ und m+, bis "--" im Display erscheint.

Manuelle Übersteuerung

Mit der manuellen Übersteuerungstaste kann die angeschlossene Last jederzeit unabhängig vom aktuellen Programmzustand ein- oder ausgeschaltet werden. Beachten Sie, dass bei einer manuellen Schaltung das nächste programmierte Ereignis den Zustand wieder gemäß Zeitplan ändern kann.
