Bedienungsanleitung für Einhell Druckluftset 15-tlg.

Wichtige Informationen aus der Anleitung

Das Einhell Druckluftset 15-tlg. ist für das Befüllen von Reifen mit Druckluft sowie zum Anzeigen und Regulieren des Reifendrucks konzipiert. Bitte beachten Sie, dass das Gerät nicht geeicht ist. Für einen geeichten Messwert sollte der Reifendruck nach dem Befüllen mit einem geeigneten Messgerät, beispielsweise an einer Tankstelle, überprüft werden.

Gerätebeschreibung

Das Set besteht aus einer Druckluftpistole mit Manometer (Display), einem Luftschlauch und verschiedenen Adaptern für unterschiedliche Ventiltypen. Die Stromversorgung für das Display erfolgt über zwei CR2032 Batterien.

Inbetriebnahme

Zum Anschließen des Druckluftschlauchs schieben Sie den Nippel in die Schnellkupplung, bis die Hülse automatisch nach vorne springt. Zum Trennen ziehen Sie die Hülse zurück. Warnung: Halten Sie beim Lösen der Schlauchkupplung das Kupplungsstück mit der Hand fest, um Verletzungen durch den zurückschnellenden Schlauch zu vermeiden.

Bedienung und Adapter

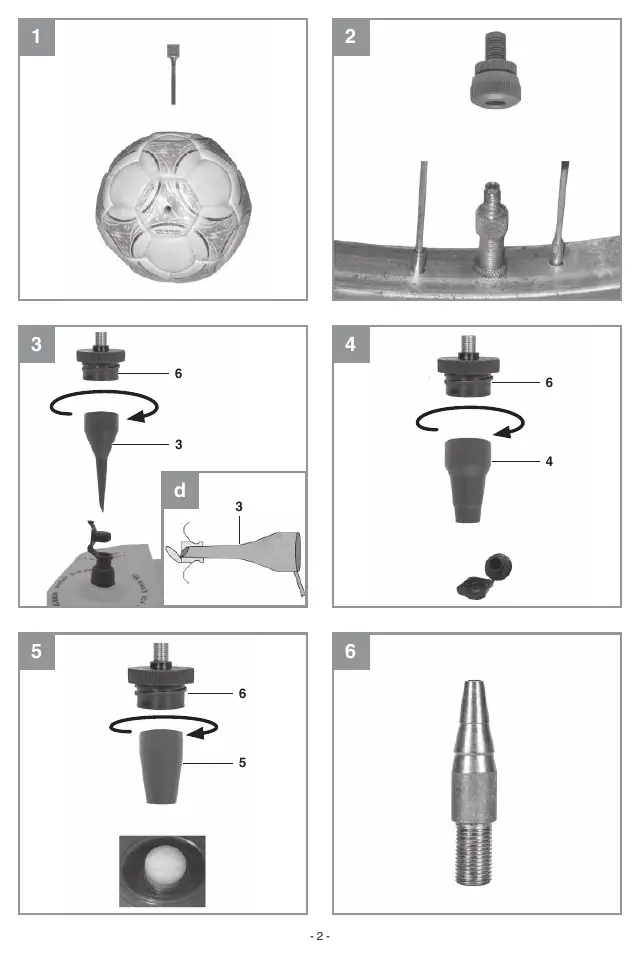

Stecken Sie die benötigten Adapter (3, 4, 5) vollständig auf das Anschlussstück (6), um ein Wegschleudern während des Betriebs zu verhindern.

• Ballnadel (Bild 1): Zum Aufpumpen von Bällen. Tipp: Vor dem Einführen leicht anfeuchten.
• Ventil-Adapter (Bild 2): Passend für Fahrradventile.
• Adapter 3 (Bild 3): Für Ventile mit einem Innen-Ø ab 8mm (z.B. Luftmatratzen, Pools).
• Adapter 4 (Bild 4): Für Schraubventile (z.B. Schlauchboote, Kajaks).
• Entlüftungs-Adapter (Bild 5): Für Entlüftungsventile bei großvolumigen Artikeln.
• Konischer Universaladapter (Bild 6-7): Zum Befüllen von Luftmatratzen.

Zum Einschalten drücken Sie den Knopf "ON". Mit dem Knopf "FUNC" wechseln Sie den Anzeigemodus (PSI, bar, MPa, kg/cm²). Das Gerät schaltet sich nach ca. 60 Sekunden automatisch ab.

Batteriewechsel

Ziehen Sie die Kunststoffkappe vom Gehäuse der Anzeige ab und lösen Sie die Schrauben der Batteriehalter (z). Entnehmen Sie die seitlich liegenden Batterien (10) und setzen Sie neue CR2032 Batterien ein. Schrauben Sie die Halter wieder fest und setzen Sie die Kappe auf.

Reinigung und Wartung

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel, da diese die Kunststoffteile angreifen können. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangt.

Sicherheitshinweise

Tragen Sie bei Arbeiten mit der Ausblaspistole eine Schutzbrille. Richten Sie die Pistole niemals auf Personen oder Kleidung am Körper. Verdichter und Leitungen können im Betrieb hohe Temperaturen erreichen – Berührungsgefahr.
