Ersatzteilliste für Sealey SA622.V2 Druckluftbohrmaschine

Detaillierte Explosionszeichnung und Ersatzteilliste für die Sealey SA622.V2 10mm Druckluftbohrmaschine. Identifizieren Sie Bauteile für Wartung und Reparatur.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als offizielle Ersatzteilliste und Explosionszeichnung für die Sealey SA622.V2 10mm Druckluftbohrmaschine. Es ermöglicht die Identifizierung einzelner Komponenten für Wartungs- und Reparaturzwecke. Bitte beachten Sie, dass Ersatzteile nur von einer fachkundigen Person eingebaut werden dürfen, um die Sicherheit und Funktionalität des Geräts zu gewährleisten.

Explosionszeichnung und Bauteile

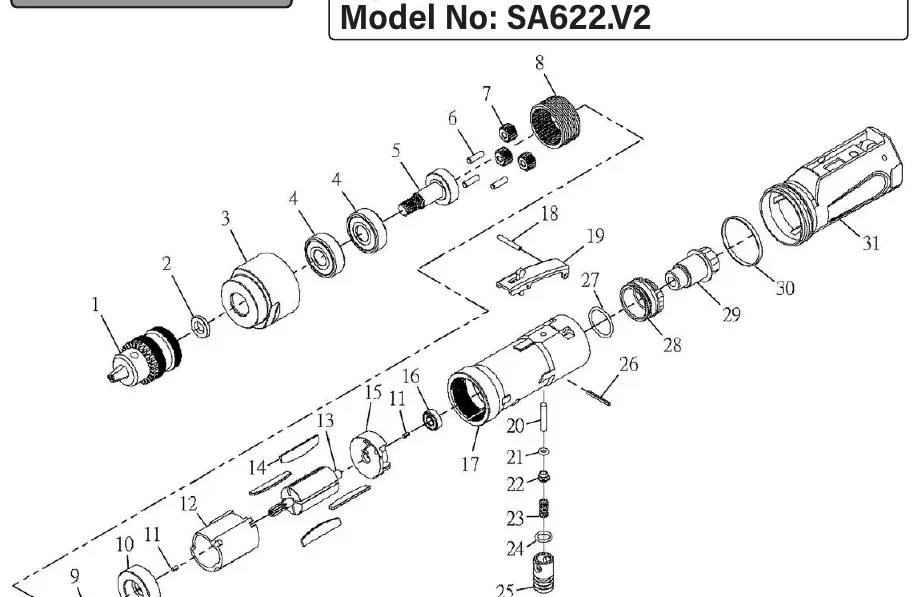

Die Explosionszeichnung zeigt den internen Aufbau der Druckluftbohrmaschine, einschließlich des Bohrfutters, des Getriebes, des Rotors und des Gehäuses. Jedes Bauteil ist nummeriert und entspricht der beigefügten Tabelle, in der die spezifische Teilenummer für die Bestellung aufgeführt ist.

Explosionszeichnung der Sealey SA622.V2 Druckluftbohrmaschine

Wartung und Sicherheit

Für das Produkt gilt eine Garantie von 12 Monaten ab Kaufdatum. Ein Kaufnachweis ist für jeden Garantieanspruch erforderlich. Sealey behält sich das Recht vor, Daten, Spezifikationen und Bauteile ohne vorherige Ankündigung zu ändern. Bei Problemen mit dem Gerät oder der Notwendigkeit von Ersatzteilen sollten Sie die Teilenummern aus der Liste verwenden, um die korrekten Komponenten zu identifizieren.

Herstellerinformationen

Sealey

Markenprofil

Herstellerwebsite https://www.sealey.co.uk

Praktische Hilfe

Typische Probleme

Verschleiß der Rotorblätter

Ersetzen Sie den kompletten Satz Rotorblätter (Teil 14: SA95.V3-14), wenn die Leistung der Bohrmaschine nachlässt.

Luftleckage am Gehäuse

Überprüfen Sie die O-Ringe (Teile 21, 24, 27) und die Dichtung (Teil 31) auf Beschädigungen oder Verschleiß und ersetzen Sie diese bei Bedarf.

Vor der Verwendung

Stellen Sie sicher, dass die Druckluftversorgung sauber und trocken ist.
Überprüfen Sie das Werkzeug vor der Inbetriebnahme auf äußere Beschädigungen.
Stellen Sie sicher, dass das Bohrfutter (Keyless Chuck) fest sitzt und ordnungsgemäß funktioniert.
Verwenden Sie für Reparaturen nur Original-Ersatzteile von Sealey.
