Bedienungsanleitung für Mirka PBS 10NV & 13NV Pneumatischer Bandschleifer

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält wichtige Sicherheits- und Betriebshinweise für die pneumatischen Bandschleifer Mirka PBS 10NV und PBS 13NV. Vor der Inbetriebnahme, Bedienung oder Wartung des Werkzeugs müssen diese Anweisungen sorgfältig gelesen werden. Bewahren Sie dieses Handbuch an einem sicheren und leicht zugänglichen Ort auf.

Produktbeschreibung

Die Mirka PBS 10NV und 13NV sind handgeführte pneumatische Bandschleifer, die für das Schleifen verschiedenster Materialien wie Metall, Holz, Stein und Kunststoff entwickelt wurden. Sie sind für den Einsatz mit geeigneten Schleifbändern konzipiert.

Sicherheitshinweise

• Tragen Sie immer die erforderliche persönliche Schutzausrüstung (PSA), einschließlich Schutzbrille, Gehörschutz, Sicherheitshandschuhe und Atemschutzmaske.
• Der maximale empfohlene Luftdruck beträgt 6,2 bar (90 psig). Überschreiten Sie diesen Wert nicht.
• Stellen Sie sicher, dass das Werkstück fest fixiert ist, bevor Sie mit dem Schleifen beginnen.
• Trennen Sie das Werkzeug immer von der Druckluftversorgung, bevor Sie Wartungsarbeiten durchführen oder das Schleifband wechseln.
• Vermeiden Sie das Tragen von loser Kleidung, Schmuck oder offenem Haar, da diese von beweglichen Teilen erfasst werden können.

Inbetriebnahme

Stellen Sie sicher, dass das Werkzeug beim Auspacken unbeschädigt und vollständig ist. Es wird dringend empfohlen, eine FRL-Einheit (Filter, Regler, Öler) zu verwenden, um saubere, geölte Luft mit dem korrekten Druck zu gewährleisten. Wenn keine FRL-Einheit verwendet wird, muss das Werkzeug manuell geschmiert werden, indem 2-3 Tropfen Öl in den Lufteinlass gegeben werden.

Bedienung

Das Werkzeug ist für den handgeführten Einsatz vorgesehen. Der Bediener sollte in einer stabilen Position auf festem Boden stehen und das Werkzeug sicher halten. Seien Sie sich bewusst, dass die Schleifmaschine ein Drehmoment entwickeln kann.

Wartung

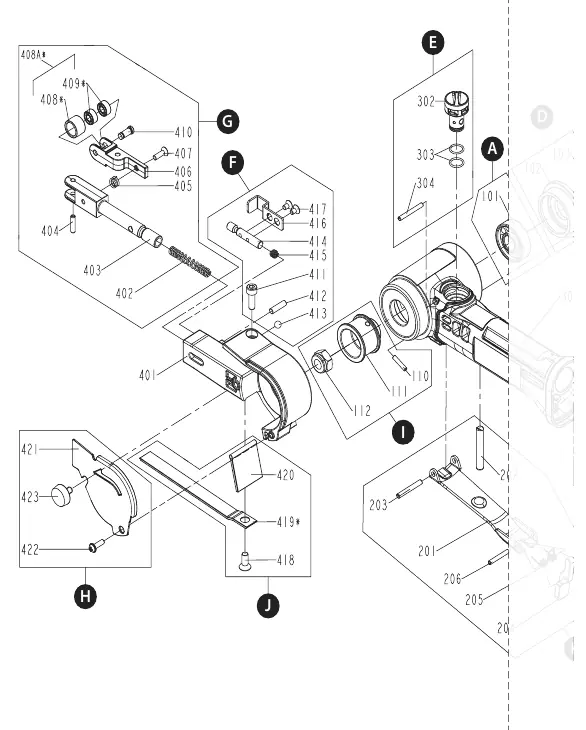

Bandwechsel PBS 10

1. Trennen Sie die Druckluftversorgung.
2. Drücken Sie den Spannarm in Richtung der Stahlschutzabdeckung, um die Sperrfunktion zu lösen.
3. Öffnen Sie die Stahlschutzabdeckung durch Lösen des Abdeckungsknopfs.
4. Tauschen Sie das Schleifband aus und stellen Sie sicher, dass es zentriert ist.
5. Schließen Sie die Abdeckung und spannen Sie das Band durch Betätigen der Sperrfunktion am Spannarm.

Bandwechsel PBS 13

1. Trennen Sie die Druckluftversorgung.
2. Drücken Sie auf die Platte, um die Schutzabdeckung zu öffnen.
3. Halten Sie die Platte gedrückt, um das Band zu wechseln, und stellen Sie sicher, dass es zentriert ist.
4. Lassen Sie die Druckplatte los, um das Band zu spannen.
5. Schließen Sie die Stahlschutzabdeckung.

Fehlerbehebung

Bei Problemen wie niedriger Leistung oder unruhigem Lauf überprüfen Sie die Luftzufuhr, den Lufteinlassfilter und die Motorlager. Bei Luftleckagen am Geschwindigkeitsregler sollten die Ventilkomponenten überprüft werden. Wenden Sie sich bei schwerwiegenden Defekten an ein autorisiertes Mirka Service-Center.

Technische Daten

Die technischen Daten variieren je nach Modell (PBS 10NV oder PBS 13NV). Bitte beachten Sie die entsprechenden Tabellen im Handbuch für spezifische Werte zu Drehzahl, Luftverbrauch, Geräuschpegel und Vibrationswerten.
