Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Sicherheitsanweisungen, Betriebsabläufe und Wartungshinweise für das pneumatische Nietwerkzeug Central Pneumatic 1/4 Zoll (Modell 62685). Vor der Verwendung muss das Gerät auf Schäden überprüft werden. Verwenden Sie nur saubere, trockene und regulierte Druckluft. Überschreiten Sie niemals den maximalen Luftdruck von 120 PSI.

Technische Daten

• Maximaler Luftdruck: 120 PSI
• Luftanschluss: 1/4"-18 NPT
• Durchschnittlicher Luftverbrauch: 4,5 CFM bei 90 PSI
• Nietkapazität: 1/8", 5/32", 3/16", 1/4" (erfordert Wechsel des Mundstücks)

Inbetriebnahme und Vorbereitung

Stellen Sie sicher, dass das Gerät vor der ersten Verwendung betriebsbereit ist:

• Luftversorgung: Verwenden Sie einen Filter, Regler und Öler. Installieren Sie ein Absperrventil in der Leitung.
• Priming (Befüllen): Falls das Gerät nicht ordnungsgemäß arbeitet, muss es möglicherweise mit Hydrauliköl befüllt werden. Entfernen Sie dazu die Bodenabdeckung, schrauben Sie die Luftzylinderkappe ab, entnehmen Sie den Kolbenkopf und füllen Sie Hydrauliköl bis zur Oberkante des Gehäuses ein.
• Mundstücke: Wählen Sie das passende Mundstück für die verwendete Nietgröße und ziehen Sie es mit dem mitgelieferten Schlüssel fest.

Bedienung des Nietwerkzeugs

1. Schließen Sie den Luftschlauch an den Lufteinlass an.
2. Stellen Sie den Kompressorregler auf den benötigten Druck ein (nicht über 120 PSI).
3. Führen Sie das Ende des Niets durch das Mundstück.
4. Setzen Sie den Niet in das vorgebohrte Loch des Werkstücks ein.
5. Halten Sie das Nietwerkzeug fest gegen das Werkstück und betätigen Sie den Abzug.
6. Lassen Sie den Abzug los, nachdem der Niet gesetzt wurde.

Wartung und Reinigung

Regelmäßige Wartung verlängert die Lebensdauer des Werkzeugs:

• Täglich: Überprüfen Sie das Gerät auf lose Teile oder Schäden. Warten Sie die Luftversorgung (Ölerstand, Feuchtigkeitsfilter).
• Vierteljährlich: Lassen Sie den internen Mechanismus von qualifiziertem Personal reinigen und schmieren.

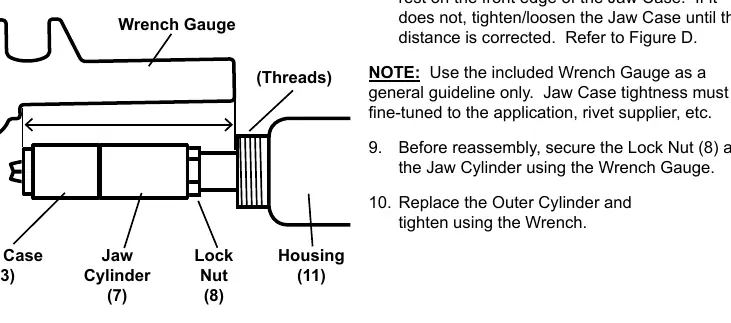

• Reinigung der Spannbacken: Wenn die Backen rutschen oder nicht öffnen, müssen sie gereinigt werden. Entfernen Sie den äußeren Zylinder und das Backengehäuse. Reinigen Sie die Backen mit einer Stahlbürste und mildem Lösungsmittel, tragen Sie eine dünne Schicht Maschinenöl auf und setzen Sie sie wieder ein.

Fehlerbehebung

Bei Problemen prüfen Sie folgende Punkte:

• Backen rutschen: Backen sind abgenutzt oder beschädigt – ersetzen.
• Backen öffnen nicht: Mundstück ist locker oder Backen sind verschmutzt – festziehen oder reinigen.
• Schwache Zugkraft: Niedriger Luftdruck oder zu wenig Hydrauliköl – Regler prüfen oder Gerät neu befüllen (Priming).
• Luftleckage: Schlauchverbindungen prüfen oder O-Ring ersetzen.
