Bedienungsanleitung Tauchdruckpumpe Einhell TDM 1000-S

Wichtige Informationen aus der Anleitung

Die Einhell TDM 1000-S ist eine Tauchdruckpumpe, die primär als Kellerpumpe zum Schutz vor Überschwemmungen eingesetzt wird. Sie ist für die Förderung von Wasser mit einer maximalen Temperatur von 35°C ausgelegt. Die Pumpe darf nicht für aggressive Flüssigkeiten, Motorenkraftstoffe oder Reinigungsmittel verwendet werden. Vor der Inbetriebnahme ist sicherzustellen, dass die elektrische Installation den Sicherheitsvorschriften entspricht und ein Fehlerstrom-Schutzschalter (max. 30 mA) verwendet wird, insbesondere bei Betrieb in der Nähe von Schwimmbecken oder Gartenteichen.

Installation

Die Pumpe kann stationär mit einer festen Rohrleitung oder mit einer flexiblen Schlauchleitung installiert werden. Achten Sie darauf, dass die Pumpe niemals freihängend an der Druckleitung oder am Stromkabel montiert wird. Sie muss am vorgesehenen Tragegriff aufgehängt oder auf dem Schachtboden platziert werden. Der Schacht sollte mindestens 40 x 40 x 50 cm groß sein, damit sich der Schwimmschalter frei bewegen kann.

Inbetriebnahme

Nachdem die Installationsanweisungen gelesen wurden, prüfen Sie vor dem Start folgende Punkte:

• Die Pumpe muss sicher auf dem Schachtboden liegen.
• Die Druckleitung muss ordnungsgemäß angebracht sein.
• Der elektrische Anschluss muss 230 V ~ 50 Hz betragen.
• Die Steckdose muss in einwandfreiem Zustand sein.
• Feuchtigkeit oder Wasser dürfen niemals an den Netzanschluss gelangen.
• Ein Trockenlauf der Pumpe muss unbedingt vermieden werden.

Wartung und Pflege

Die Pumpe ist weitgehend wartungsfrei. Für eine lange Lebensdauer empfehlen wir jedoch regelmäßige Kontrollen:

• Bei stationärer Installation sollte alle 3 Monate die Funktion des Schwimmschalters geprüft werden.
• Entfernen Sie alle 3 Monate Schlamm vom Schachtboden und reinigen Sie die Schachtwände.
• Reinigen Sie den Schwimmschalter von Ablagerungen mit klarem Wasser.
• Bei starker Verschmutzung im Pumpengehäuse kann der untere Teil (Ansaugkorb) demontiert werden, um das Schaufelrad mit klarem Wasser zu reinigen.

Fehlerbehebung

Sollte die Pumpe nicht ordnungsgemäß funktionieren, prüfen Sie folgende Punkte:

• Pumpe läuft nicht an: Netzspannung prüfen, Schwimmschalter in eine höhere Stellung bringen.
• Pumpe fördert nicht: Einlaufsieb reinigen, Druckschlauch auf Knicke prüfen.
• Pumpe schaltet nicht aus: Schwimmschalter kann nicht absinken, Pumpe korrekt auf dem Schachtboden platzieren.
• Fördermenge ungenügend: Einlaufsieb reinigen, Pumpe reinigen und verschlissene Teile ersetzen.
• Pumpe schaltet nach kurzer Laufzeit ab: Netzstecker ziehen, Pumpe und Schacht reinigen, Wassertemperatur prüfen (max. 35°C).

Ersatzteile

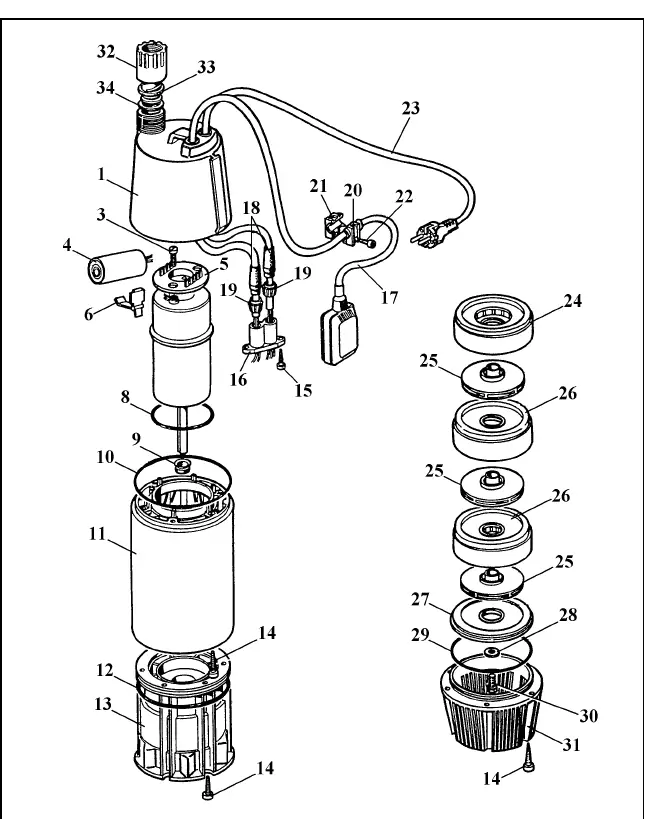

Für die Bestellung von Ersatzteilen benötigen Sie den Typ des Gerätes, die Artikelnummer, die Identnummer und die spezifische Ersatzteilnummer. Eine detaillierte Explosionszeichnung finden Sie in der Dokumentation.
