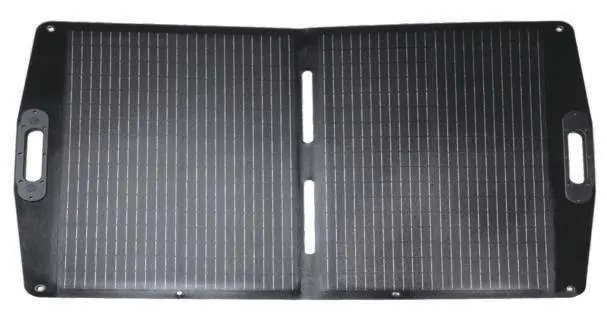

Benutzerhandbuch für ECO-WORTHY Tragbares Solarmodul 100W/200W
Schnellstart-Anleitung und technisches Handbuch für ECO-WORTHY tragbare Solarmodule (100W/200W). Erfahren Sie alles über technische Daten, Sicherheitshinweise und den Betrieb.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Handbuch enthält wichtige Informationen für den Betrieb der tragbaren ECO-WORTHY Solarmodule (100W und 200W). Es deckt technische Spezifikationen, Sicherheitshinweise und Support-Informationen ab. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, um eine optimale Leistung und Langlebigkeit des Produkts zu gewährleisten.
Technische Daten
Die Solarmodule sind in zwei Leistungsstufen erhältlich. Hier sind die wichtigsten elektrischen Eigenschaften:
- 100W Modell: Pmax 100W, Vmp 18.2V, Imp 5.5A, Voc 21.8V, Isc 5.85A.
- 200W Modell: Pmax 200W, Vmp 25.0V, Imp 8.0A, Voc 30.0V, Isc 8.48A.
- Kabel: 1,5 Meter, mit MC4 zu DC8020, DC7909, XT60 Anschlüssen.
- Testbedingungen (STC): AM=1.5, Bestrahlungsstärke=1000w/m², Tc=25°C.
Lieferumfang
Im Lieferumfang enthalten sind das tragbare Solarmodul, das Anschlusskabel sowie das Benutzerhandbuch.
Sicherheitshinweise
- Stellen Sie sicher, dass die Solarmodule vollständig ausgeklappt sind und keine Hindernisse (Bäume, Gebäude) Schatten werfen, da dies die Ladeeffizienz beeinträchtigen kann.
- Platzieren Sie das Modul auf einer ebenen und stabilen Oberfläche, um ein Umkippen oder Verrutschen zu verhindern.
- Achten Sie beim Anschließen strikt auf die korrekte Polarität. Ein falscher Anschluss kann zu Schäden führen.
- Verwenden Sie das Gerät nicht bei extremen Wetterbedingungen (starker Regen, Hagel, starker Wind).
- Reinigen Sie das Gerät nicht, während es eingeschaltet ist, um Stromschläge zu vermeiden.
- Vermeiden Sie scharfe Gegenstände auf der Oberfläche, da Kratzer die Leistung mindern können.
- Reinigen Sie das Modul regelmäßig mit einem weichen Tuch oder Schwamm und neutralem Reinigungsmittel.
- Trocknen Sie das Gerät vollständig, bevor Sie es zusammenklappen und lagern, um Schimmelbildung zu vermeiden.
Technische Unterstützung
Bei technischen Problemen wenden Sie sich bitte an den ECO-WORTHY Kundendienst:
E-Mail: [email protected]: www.eco-worthy.com
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Geringe Ladeeffizienz im Winter oder an bewölkten Tagen.
Dies ist ein normales Phänomen aufgrund unzureichender Sonneneinstrahlung.
Schattenwurf auf den Panels.
Stellen Sie sicher, dass die Panels vollständig ausgeklappt sind und keine Hindernisse wie Bäume oder Gebäude Schatten werfen.
Vor der Verwendung
- Prüfen Sie, ob eine ebene und stabile Oberfläche zur Verfügung steht.
- Stellen Sie sicher, dass die Solarmodule vollständig ausgeklappt sind.
- Überprüfen Sie die Polaritätsmarkierungen vor dem Anschließen der Geräte.
- Stellen Sie sicher, dass das Gerät vor dem Zusammenklappen und Lagern vollständig trocken ist.
Modellkompatibilität
- Das mitgelieferte Kabel ist 1,5 Meter lang.
- Das Kabel verfügt über MC4-Anschlüsse zu DC8020, DC7909 und XT60-Steckern.
