Bedienungsanleitung für Ebern Designs 110V Pendelleuchte

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und den Betrieb der Ebern Designs 110V Pendelleuchte. Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten oder Schutzschalter zwingend unterbrochen werden. Die Montage erfordert grundlegende handwerkliche Fähigkeiten und Werkzeuge wie einen Kreuzschlitzschraubendreher, Abisolierzange, Isolierband und eine Leiter. Die geschätzte Montagezeit beträgt 30 Minuten bis 1 Stunde.

Lieferumfang

Überprüfen Sie vor der Montage, ob alle Teile vorhanden sind:

• Baldachin (A)
• Montagehalterung (B)
• Auslasskastenschrauben (C)
• Montagekugeln (D)
• 6-Zoll-Stangen (E)
• 12-Zoll-Stangen (F)
• Fassungsbaugruppe (G)
• Lampenschirm (H)
• Fassungsmutter (I)
• Drahtverbinder (AA)

Montageanleitung

Schritt 1: Wählen Sie die gewünschte Aufhängelänge. Führen Sie das Leuchtenkabel durch die Stangen (E, F) und schrauben Sie diese zusammen. Befestigen Sie die Stangen an der Fassungsbaugruppe (G) und schrauben Sie den Baldachin (A) an die oberste Stange.

Schritt 2: Befestigen Sie die Montagehalterung (B) mit den Auslasskastenschrauben (C) am Deckenanschlusskasten.

Schritt 3: Führen Sie den elektrischen Anschluss gemäß der Anleitung durch (siehe Abschnitt Elektrischer Anschluss).

Schritt 4: Befestigen Sie den Baldachin (A) an der Montagehalterung (B) und sichern Sie ihn mit den Montagekugeln (D).

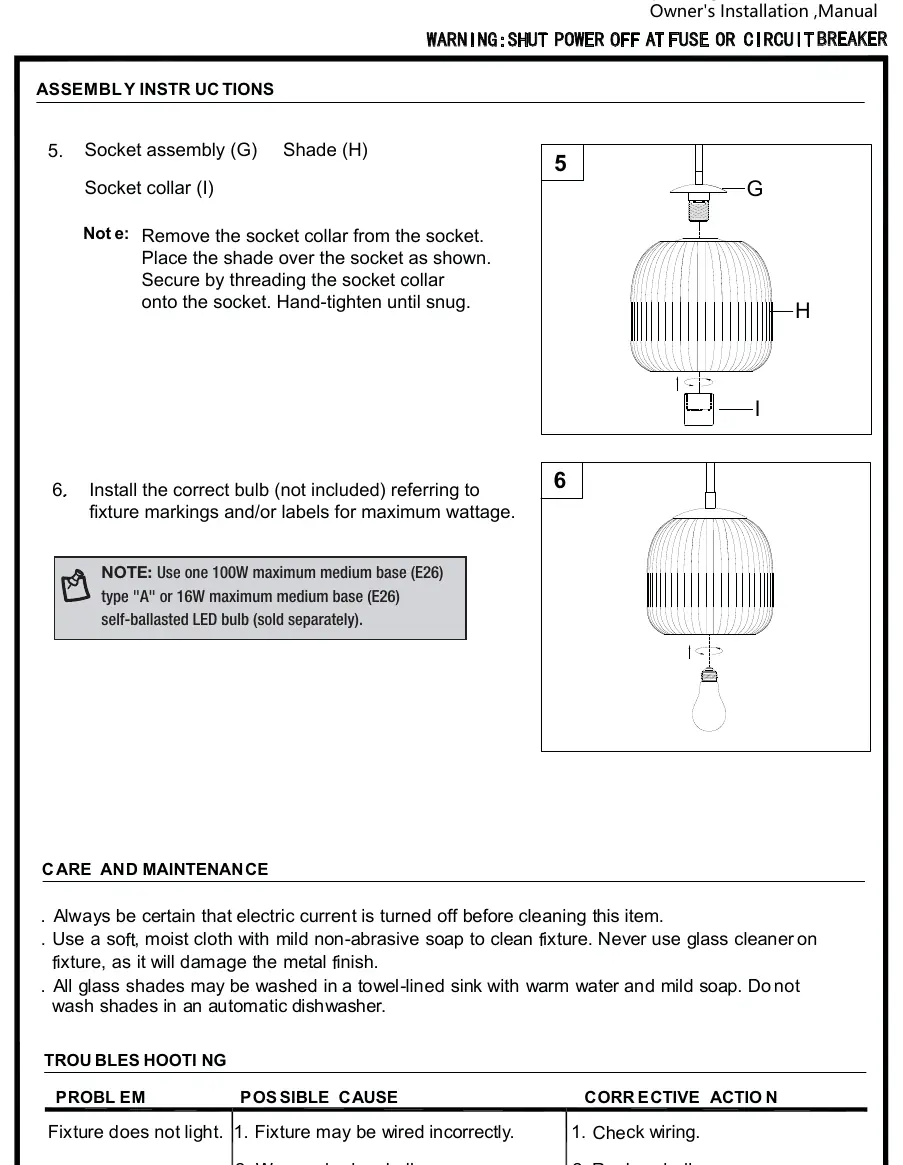

Schritt 5: Entfernen Sie die Fassungsmutter (I), setzen Sie den Lampenschirm (H) auf die Fassung und sichern Sie ihn mit der Fassungsmutter.

Schritt 6: Setzen Sie ein geeignetes Leuchtmittel ein (nicht im Lieferumfang enthalten).

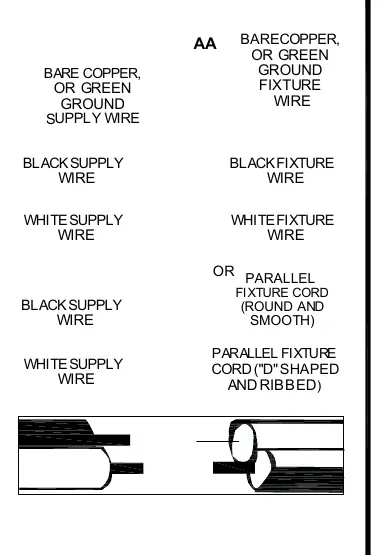

Elektrischer Anschluss

Verwenden Sie die mitgelieferten Drahtverbinder (AA) für die Verbindungen:

• Erdungskabel: Verbinden Sie das Erdungskabel der Leuchte mit der Erdungsschraube an der Montagehalterung oder dem Erdungskabel des Hauses.
• Neutralleiter (Weiß): Verbinden Sie den weißen Versorgungsdraht mit dem weißen Leuchtendraht (oder dem gerippten Kabel).
• Phasenleiter (Schwarz): Verbinden Sie den schwarzen Versorgungsdraht mit dem schwarzen Leuchtendraht (oder dem glatten Kabel).

Pflege und Wartung

Stellen Sie sicher, dass der Strom vor der Reinigung abgeschaltet ist. Verwenden Sie ein weiches, feuchtes Tuch mit milder Seife. Verwenden Sie niemals Glasreiniger, da dieser die Metalloberfläche beschädigen kann. Glasschirme können in einem mit einem Handtuch ausgelegten Waschbecken mit warmem Wasser und milder Seife gereinigt werden; sie sind nicht spülmaschinenfest.

Fehlerbehebung

Falls die Leuchte nicht leuchtet, überprüfen Sie die Verkabelung auf korrekte Anschlüsse oder ersetzen Sie das Leuchtmittel, falls dieses defekt ist.
