Bedienungsanleitung für Dwyer Series 1950G Druckschalter
Erfahren Sie, wie Sie den Dwyer Series 1950G explosionsgeschützten Druckschalter installieren, kalibrieren und warten. Dieser Leitfaden enthält technische Daten, Anschlusspläne und Einstellanweisungen für einen sicheren Betrieb.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Dwyer Series 1950G ist ein explosionsgeschützter Druckschalter. Er muss zwingend vertikal montiert werden. Der Schaltpunkt wird über die Einstellschraube an der Gehäuseoberseite justiert. S. 1, 2
Wichtigste Schritte
- Vertikale Montage sicherstellen S. 2
- Schaltpunkt einstellen S. 2
Probleme und Lösungen
Schalter schaltet nicht zurück
Montageposition auf vertikale Ausrichtung prüfen.
S. 2Wartung und Reset
- Entlüftungsschraube periodisch drehen, um Ablagerungen zu entfernen. S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Temperaturbereich | -17°C bis 60°C | Betriebstemperaturgrenzen | S. 1 |
| Schaltleistung | 10A, 120/240 VAC, 28 VDC | Maximale elektrische Last | S. 1 |
Wo es im PDF steht
- Spezifikationen und Modellübersicht S. 1
- Installation und Wartung S. 2
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Der Dwyer Series 1950G ist ein explosionsgeschützter Druckschalter, der für den Einsatz mit Luft und kompatiblen brennbaren Gasen konzipiert ist. Wichtig: Das Gerät muss zwingend in vertikaler Position montiert werden, damit die Membran korrekt arbeitet und der Schalter ordnungsgemäß zurücksetzt. Bei ATEX/IECEx-konformen Installationen müssen Kabel und Verschraubungen für Temperaturen von mindestens 105°C ausgelegt sein.

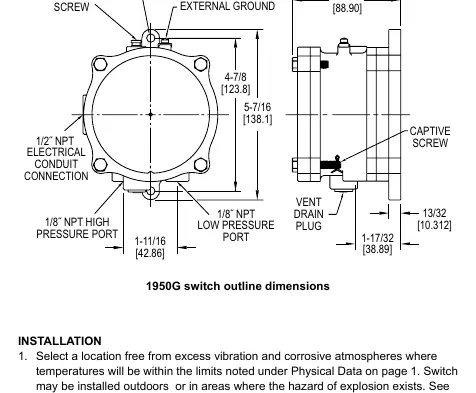

Installation
Montage
Wählen Sie einen Montageort, der frei von übermäßigen Vibrationen und korrosiven Atmosphären ist. Der Schalter muss so montiert werden, dass die Beschriftung und das Typenschild aufrecht stehen. Die Membran muss sich in einer vertikalen Ebene befinden.
Druckanschlüsse
Verwenden Sie Metallrohre mit 1/4" Außendurchmesser oder andere Schläuche, die den Luftstrom nicht einschränken. Schließen Sie die Leitungen an die 1/8" NPT-Anschlüsse an:
- Differenzdruck: Höherer Druck an "HIGH PRESS", niedrigerer Druck an "LOW PRESS".
- Überdruck: Druckquelle an "HIGH PRESS", "LOW PRESS" bleibt offen zur Atmosphäre.
- Vakuum: Vakuumquelle an "LOW PRESS", "HIGH PRESS" bleibt offen zur Atmosphäre.
Elektrischer Anschluss
Entfernen Sie die drei Sechskantschrauben und lösen Sie die vierte unverlierbare Schraube, um den Deckel zur Seite zu schwenken. Die Anschlüsse für das SPDT-Relais und die Spannungsversorgung befinden sich auf der internen Klemmleiste (markiert als COM, NO, NC, ~/~ oder +/-). Bei Geräten mit interner und externer Erdungsschraube muss die interne Schraube zur Erdung verwendet werden.
Einstellung des Schaltpunkts
Der Schaltpunkt kann ohne Demontage des Gehäuses angepasst werden:
- Entfernen Sie die Kunststoffkappe über der Einstellschraube.
- Drehen Sie die Einstellschraube im Uhrzeigersinn, um den Schaltpunkt zu erhöhen, oder gegen den Uhrzeigersinn, um ihn zu senken.
- Befestigen Sie die Kappe nach der Kalibrierung wieder.
Für kritische Anwendungen wird empfohlen, ein T-Stück mit einem Manometer zu verwenden, um den Schaltpunkt präzise zu kalibrieren.
Wartung
Die beweglichen Teile benötigen keine Schmierung. Halten Sie den Schalter sauber. Drehen Sie die Entlüftungsschraube gelegentlich, um Ablagerungen durch Kondensation zu lösen, und bringen Sie sie wieder in die Ausgangsposition.
Technische Daten
- Temperaturbereich: -17°C bis 60°C
- Druckgrenzen: 11,2 kPa (45 in w.c.) kontinuierlich; 68,95 kPa (10 psig) Stoßdruck
- Schaltleistung: 10A, 120/240 VAC, 28 VDC
- Gehäuseschutz: IP54, NEMA 3, 7 und 9
Praktische Hilfe
Typische Probleme
Schalter setzt nicht korrekt zurück
Stellen Sie sicher, dass das Gerät in vertikaler Position montiert ist.
Schaltpunkt driftet
Dies kann durch Umgebungstemperaturschwankungen verursacht werden. Überprüfen Sie die Kalibrierung regelmäßig.
Ablagerungen im Inneren
Drehen Sie die Entlüftungsschraube periodisch, um Kondensationsablagerungen zu entfernen.
Vor der Verwendung
- Montageposition prüfen (muss vertikal sein).
- Druckanschlüsse (High/Low) korrekt zuordnen.
- Kabelverschraubungen für ATEX/IECEx-Konformität (min. 105°C) prüfen.
- Erdungsschraube (intern) anschließen.
- Schaltpunkt vor Inbetriebnahme kalibrieren.
Abbildungen und Diagramme
- Figure A: Anschlussplan für Wechselspannung (AC) mit COM, NO, NC und ~ Anschlüssen.
- Figure B: Anschlussplan für Gleichspannung (DC) mit COM, NO, NC und +/- Anschlüssen.
- Detailansicht: Zeigt die korrekte Erdung mit Lockwasher, Schraube und Klemme.
Modellkompatibilität
- Geeignet für Luft und kompatible brennbare Gase.
- Nicht für den Einsatz in EU-explosionsgefährdeten Bereichen geeignet, wenn das Modell das Suffix 'NA' trägt.
