Serviceanleitung für Plattenspieler Dual ASP 135
Detaillierte Serviceanleitung für den Dual ASP 135 Plattenspieler. Enthält technische Daten, Einstellanweisungen, Schaltpläne, Explosionszeichnungen und Ersatzteillisten für Wartung und Reparatur.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dies ist die Serviceanleitung für den Dual ASP 135 Plattenspieler. Sie enthält technische Daten, Justageanweisungen für Tonarm und Antrieb, Schaltpläne sowie eine vollständige Ersatzteilliste. S. 1, 2, 3, 4
Wichtigste Schritte
- Einstellung der Nenndrehzahl S. 2
- Justage des Tonarmlifts S. 2
Probleme und Lösungen
Pitch-Steller in Mittelstellung bringen, Drehzahlwahlschalter prüfen.
S. 2Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Motor | Dual DC 210 | Tacho-geregelter Gleichstrommotor | S. 1 |
| Plattenteller | 304 mm | Durchmesser | S. 1 |
Wo es im PDF steht
- Technische Daten S. 1
- Einstellanweisungen S. 2, 3
- Schaltplan S. 4
- Explosionszeichnung S. 5
- Ersatzteilliste S. 6
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument ist eine Serviceanleitung für den Plattenspieler Dual ASP 135. Es richtet sich an Fachpersonal und technisch versierte Anwender, die Wartungs-, Einstellungs- oder Reparaturarbeiten am Gerät durchführen möchten. Die Anleitung enthält technische Spezifikationen, Anweisungen zur Demontage und Justage sowie Schaltpläne und eine vollständige Ersatzteilliste.
Technische Daten
- Antrieb: Tacho-geregelter Gleichstrommotor (Dual DC 210)
- Plattenteller: Nichtmagnetisch, abnehmbar, 304 mm Durchmesser
- Drehzahlen: 33 1/3 und 45 U/min
- Auflagekraft: 0 - 30 mN
- Gleichlauffehler: ± 0,15 % (DIN 45 500)
Motor und Antrieb
Der Antrieb erfolgt über einen tacho-geregelten Gleichstrommotor. Zur Einstellung der Nenndrehzahl:
- Steller (Pitch) in Mittelstellung bringen.
- Drehzahlwahlschalter auf 33 U/min (mit R 9004) oder 45 U/min (mit R 9005) einstellen.
Tonarm und Tonarmlagerung
Für die Demontage des Tonarms:
- Tonarm 55 verriegeln und Gewicht 44 entfernen.
- Tonarmleitungen an Anschlussplatte 11 ablöten.
- Stellschraube 41 lösen, Zugfeder 108 aushängen und Stellschiene 105 entfernen.
- Zylinderschrauben 116 lösen und Segment 114 entfernen.
- Tonarm kann nun entnommen werden.
Der Einbau erfolgt in umgekehrter Reihenfolge.

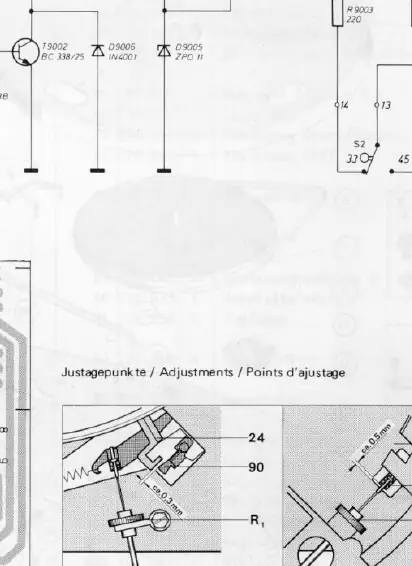

Justagepunkte
Die Anleitung beschreibt spezifische Justagemöglichkeiten:

- Abstellpunkt: Kann durch leichtes Biegen der Abstellschiene verändert werden.
- Tonarmlift: Die Lifthöhe kann durch Drehen der Stellschraube 41 verändert werden (Abstand ca. 5 mm).
- Bowdenzug Start/Stop: Bei gedrückter Starttaste sollte ein Spiel von ca. 0,3 mm vorhanden sein. Justierung über Rändelmutter R1.
- Bowdenzug Lift: Bei Betätigung der Lifttaste sollte ein Spiel von ca. 0,5 mm vorhanden sein. Justierung über Rändelmutter R2.

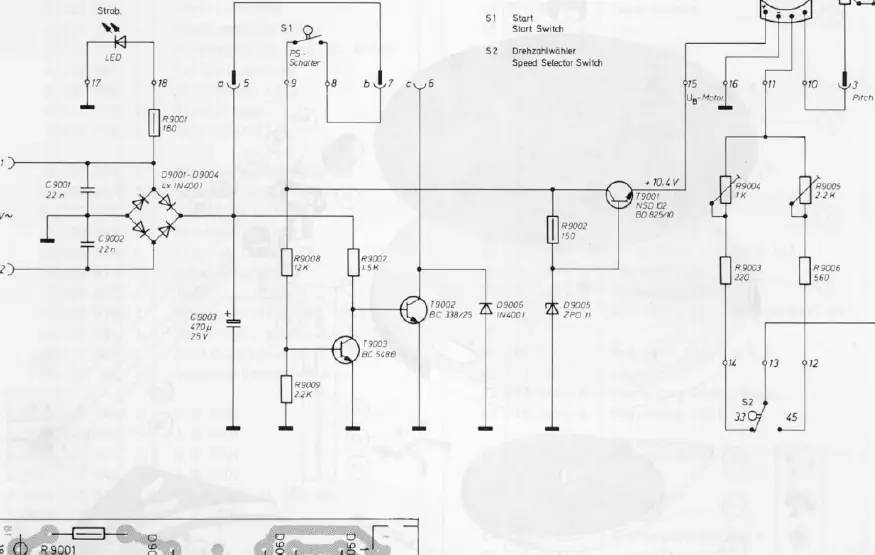

Schaltplan und Anschluss
Das Dokument enthält einen detaillierten Schaltplan für die Elektronik sowie ein Anschlussdiagramm für die Kontaktplatte (Cinch-Stecker oder DIN-Stecker 5-polig). Achten Sie bei Reparaturen auf die korrekte Belegung der Kanäle (rot/grün für rechts, schwarz/weiß für links).

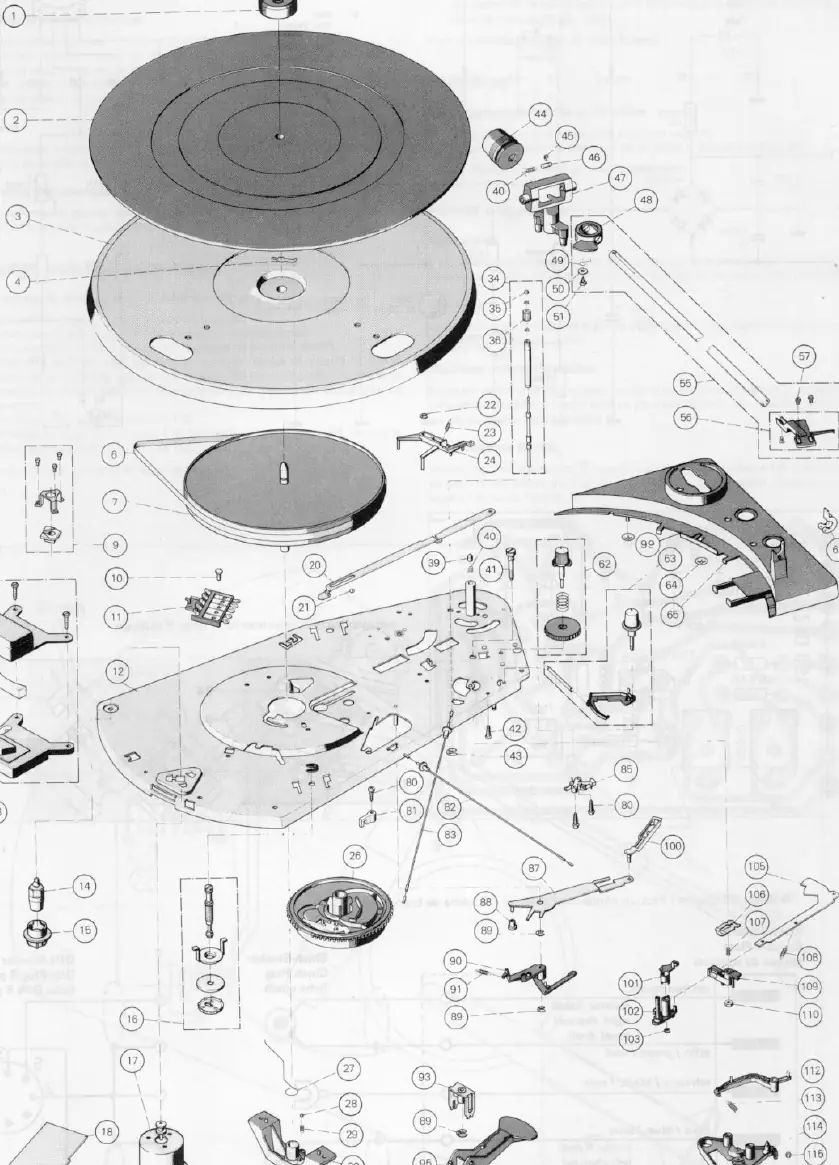

Explosionszeichnung und Ersatzteile
Eine detaillierte Explosionszeichnung zeigt alle Bauteile des Plattenspielers mit entsprechenden Positionsnummern. Die beiliegende Ersatzteilliste ordnet diesen Nummern die Artikelnummern und Bezeichnungen zu, was die Identifikation von Ersatzteilen bei Reparaturen ermöglicht.

Praktische Hilfe
Typische Probleme
Steller (Pitch) in Mittelstellung bringen und Drehzahlwahlschalter prüfen.
Stellschraube 41 drehen, um den Abstand zur Schallplatte auf ca. 5 mm einzustellen.
Spiel mit Rändelmutter R1 (Start/Stop) oder R2 (Lift) nachjustieren.
Vor der Verwendung
- Steller (Pitch) in Mittelstellung bringen
- Drehzahlwahlschalter auf 33 oder 45 U/min prüfen
- Plattenteller auf korrekten Sitz prüfen
- Tonarmgewicht 44 korrekt montiert
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Auflagekraft
- Einstellbereich 0-30 mN für den Tonabnehmer.
- Gleichlauffehler
- Maß für die Konstanz der Drehzahl (DIN 45 500).
- Störspannungsabstand
- Signal-Rausch-Verhältnis (40 dB / 62 dB).
Abbildungen und Diagramme
- Explosionszeichnung: Hilft bei der Identifikation von Bauteilen für die Ersatzteilbestellung.
- Schaltplan: Dient der Fehlersuche in der Elektronik und dem korrekten Anschluss der Kabel.
Modellkompatibilität
- Anschluss über Cinch-Stecker oder DIN-Stecker 5-polig möglich.
