Bedienungsanleitung für Dual 1006/A Plattenspieler
Schnelle Anleitung für den Dual 1006/A Plattenspieler. Erfahren Sie, wie Sie das Gerät anschließen, die Geschwindigkeit einstellen, Platten automatisch oder manuell abspielen und den Tonabnehmer justieren.
PDF-Quelle: English · Zusammenfassung: Deutsch
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Dual 1006/A ist ein vielseitiger Plattenspieler, der sowohl als automatischer Plattenwechsler als auch als manueller Plattenspieler verwendet werden kann. Vor der ersten Inbetriebnahme ist es zwingend erforderlich, die Transportsicherungsschrauben zu entfernen, damit die Federaufhängung des Geräts wirksam wird.
Anschluss und Inbetriebnahme
Vor dem Anschluss an das Stromnetz müssen die Netzspannung und die Netzfrequenz überprüft werden:
- Netzspannung: Der Spannungswahlschalter befindet sich unter dem Gerät. Er kann auf 110/125 V oder 220/240 V eingestellt werden. Hierzu muss die Schraube gelöst und die Abdeckplatte gedreht werden.
- Netzfrequenz: Die Einstellung für 50 oder 60 Hz erfolgt durch den Wechsel der Antriebsrolle auf der Motorachse.
- Anschluss an den Verstärker: Das Gerät verfügt über ein Kabel mit Diodenstecker oder Cinchsteckern. Der rote Stecker ist für den linken Kanal, der gelbe für den rechten Kanal vorgesehen.
Bedienelemente
Die Steuerung des Geräts erfolgt über die Tasten an der Vorderseite:
- Start (2): Startet den vollautomatischen Betrieb.
- Stop (4): Beendet den Betrieb, der Tonarm kehrt in die Ausgangsstellung zurück.
- Repet (3): Wiederholung der aktuellen Platte.
- Manual (5): Ermöglicht den manuellen Betrieb.
- Stereo-Taste (6): Zur Einstellung des Stereo-Effekts.
Betriebsarten
Als Plattenwechsler: Die Wechselachse in die Führung der Plattentellerbuchse einstecken und verriegeln. Es können bis zu 10 Schallplatten gleicher Drehzahl und gleichen Rillenprofils aufgelegt werden.
Als manueller Plattenspieler: Den Tonarm von Hand auf die stehende Schallplatte aufsetzen. Der Start erfolgt durch Betätigung der Manual-Taste. Nach dem Abspielen erfolgt eine automatische Endabschaltung.
Tonabnehmer und Wartung
Die Auflagekraft des Tonabnehmers kann über die Stellschraube reguliert werden. Der Regelbereich liegt zwischen 2 g und 10 g. Die eingestellte Kraft kann mit der eingebauten Tonarmwaage kontrolliert werden. Achten Sie darauf, die Nadel rechtzeitig zu wechseln, um die Schallplatten zu schonen und eine einwandfreie Wiedergabequalität zu gewährleisten.
Praktische Hilfe
Typische Probleme
Rumpelgeräusche
Prüfen Sie, ob die Antriebsrolle korrekt auf der Motorachse sitzt. Eine verbogene Motorwelle kann ebenfalls Ursache sein.
Falsche Geschwindigkeit
Überprüfen Sie, ob die Antriebsrolle für die korrekte Netzfrequenz (50 oder 60 Hz) installiert ist.
Tonarm setzt nicht auf oder Automatik funktioniert nicht
Stellen Sie sicher, dass die Transportsicherungsschrauben vor der Inbetriebnahme vollständig entfernt wurden.
Vor der Verwendung
- Transportsicherungsschrauben entfernen.
- Netzspannung (110/220V) am Spannungswahlschalter unter dem Gerät prüfen.
- Netzfrequenz (50/60Hz) prüfen und ggf. Antriebsrolle anpassen.
- Tonabnehmer-Auflagekraft mit der Tonarmwaage einstellen.
- Wechselachse für Plattenwechsel einsetzen.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Auflagekraft
- Einstellbar zwischen 2 g und 10 g zur Schonung der Nadel und Platte.
- Geschwindigkeiten
- Unterstützt 16 2/3, 33 1/3, 45 und 78 U/min.
Abbildungen und Diagramme

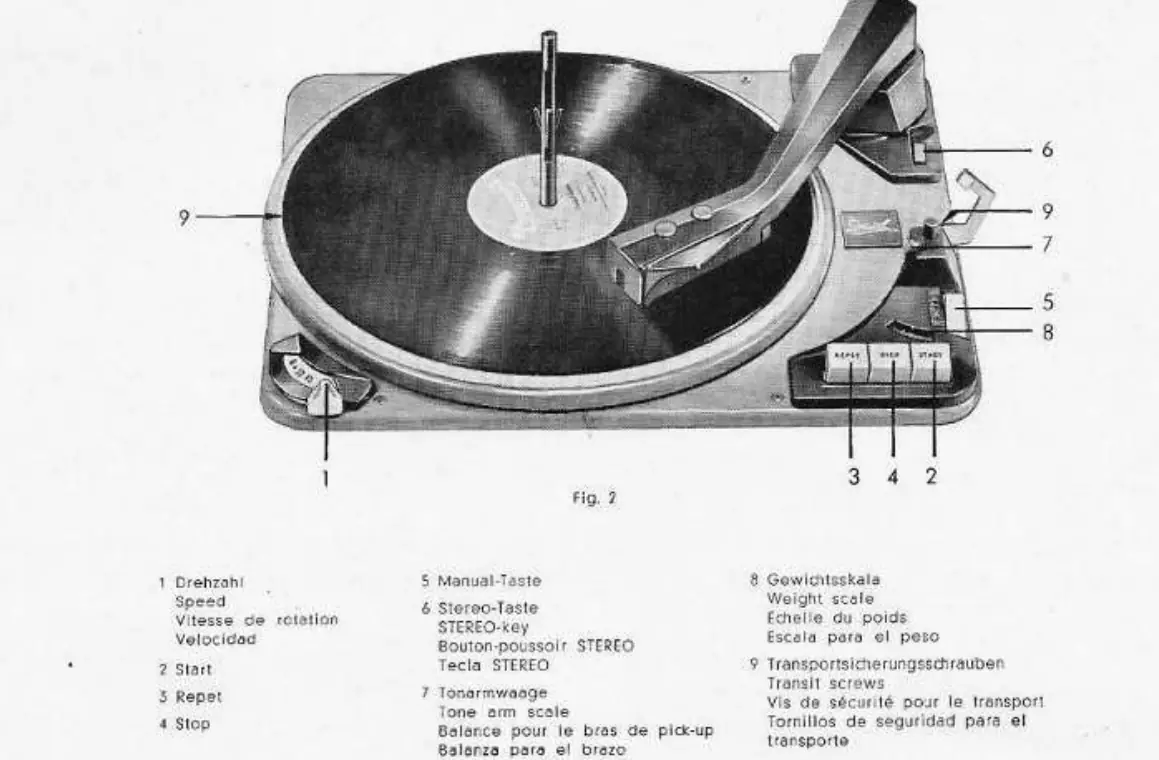

- Fig 2: Übersicht der Bedienelemente (Start, Stop, Repet, Manual, Stereo, Tonarmwaage).

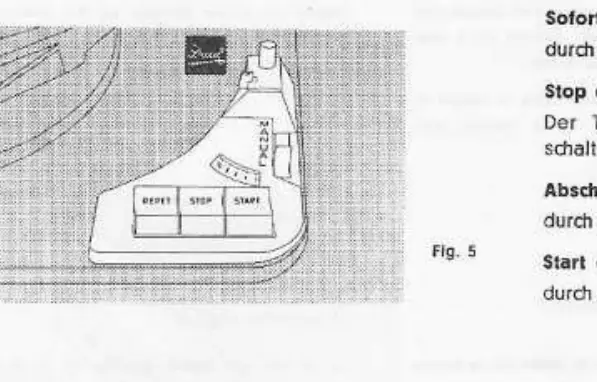

- Fig 5: Bedienung der Tasten für Automatikfunktionen.

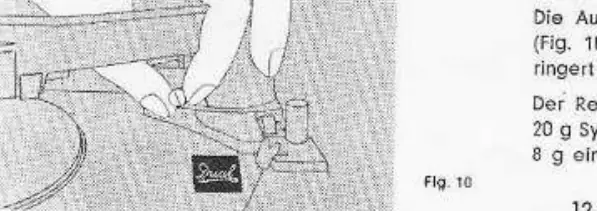

- Fig 8-10: Tonabnehmer-Wechsel und Justierung der Auflagekraft.

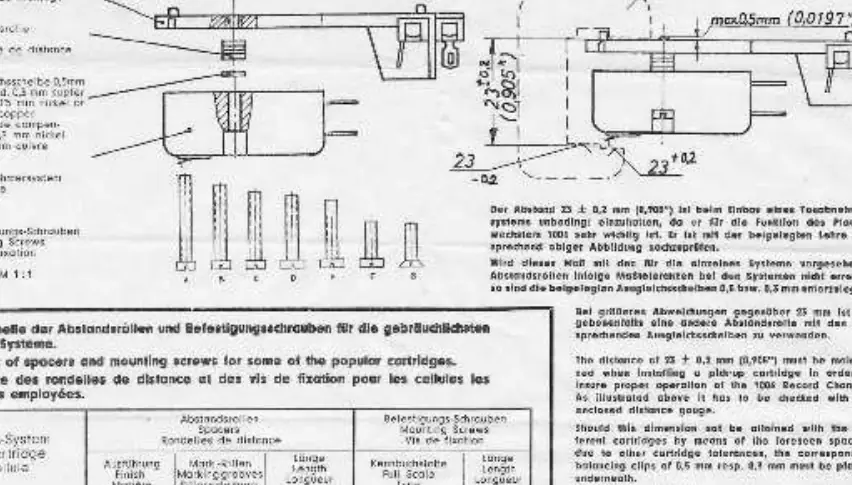

- Fig 14: Montagelehre für den Einbau von Tonabnehmersystemen.
Modellkompatibilität
- Geeignet für Stereo- und Monoplatten.
- Plattengrößen von 17 bis 30 cm Durchmesser.
- Wechselkapazität bis zu 10 Schallplatten.
