Bedienungsanleitung für Dual 1239G Plattenspieler

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Inbetriebnahme, Bedienung und Wartung des Dual 1239G Plattenspielers. Vor der ersten Inbetriebnahme ist es zwingend erforderlich, die Transportsicherungsschrauben zu lösen, um den Plattenspieler für den Betrieb freizugeben. Das Gerät ist für 33 1/3 und 45 U/min ausgelegt und bietet sowohl automatische als auch manuelle Startfunktionen.

Aufbau und Installation

Der Plattenspieler wird mit Transportsicherungsschrauben geliefert, die vor dem Betrieb gelöst werden müssen. Drehen Sie diese im Uhrzeigersinn, bis sie ca. 15 mm tiefer rutschen und das Chassis federnd gelagert ist. Das Tonarm-Gegengewicht muss aus der Verpackung entnommen und auf den Tonarm gesteckt werden. Achten Sie darauf, dass die dreikantförmige Aussparung am Dorn nach unten zeigt.

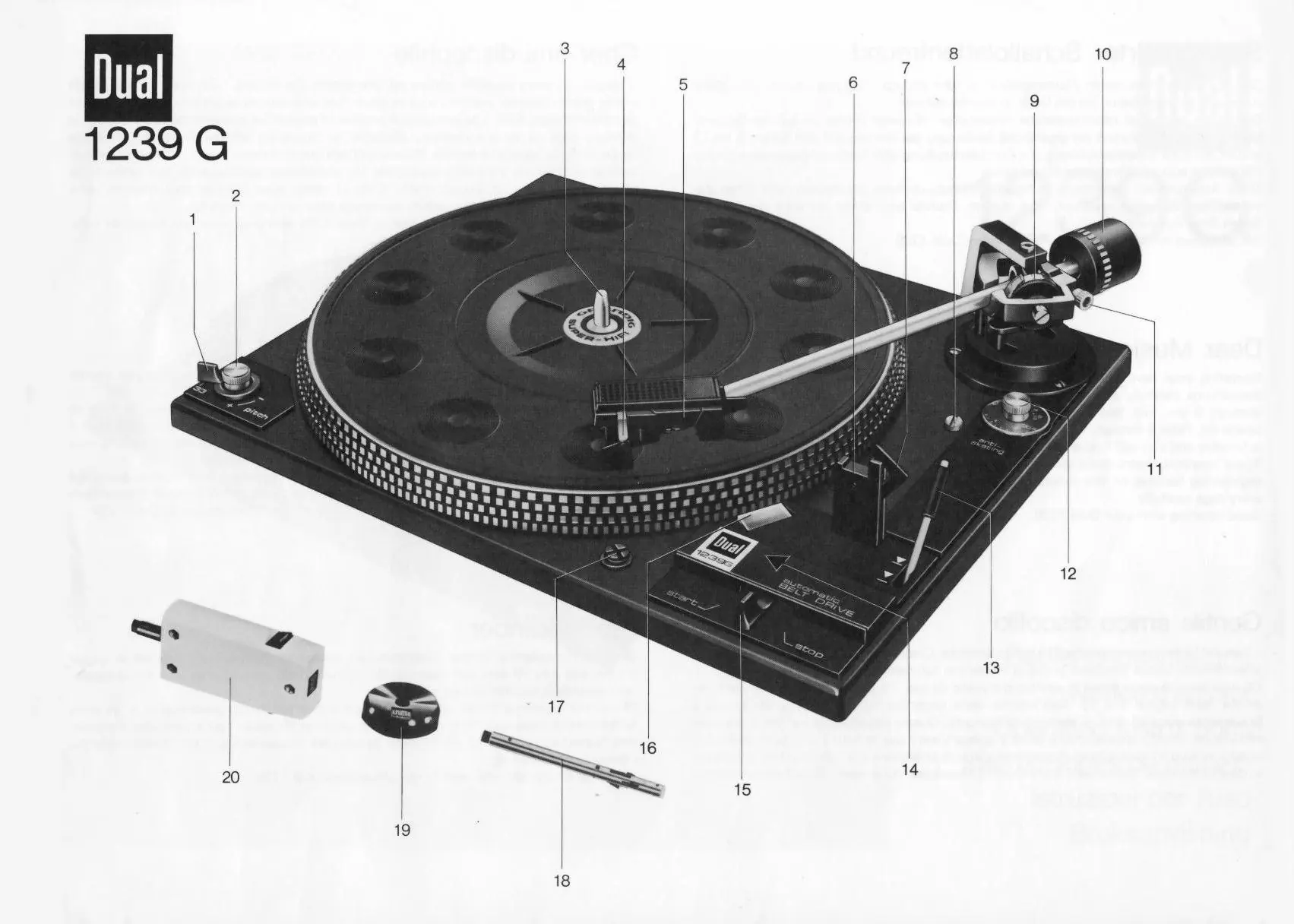

Bedienung

Der Plattenspieler bietet verschiedene Betriebsarten:

• Automatischer Start: Geschwindigkeitswahl (33 1/3 oder 45 U/min) vornehmen, Tonarm entriegeln und den Start-Schalter auf 'start' bewegen.
• Manueller Start: Tonarmlift-Hebel auf Position heben, Tonarm manuell über die gewünschte Stelle führen und den Hebel auf Position senken.
• Pitch-Regelung: Mit dem Pitch-Knopf kann die Geschwindigkeit um ca. 6% (1/2 Ton) variiert werden. Die korrekte Geschwindigkeit lässt sich am Stroboskop am Tellerrand ablesen.

Tonarm-Einstellung

Eine korrekte Tonarm-Einstellung ist entscheidend für die Klangqualität und den Schutz der Schallplatten:

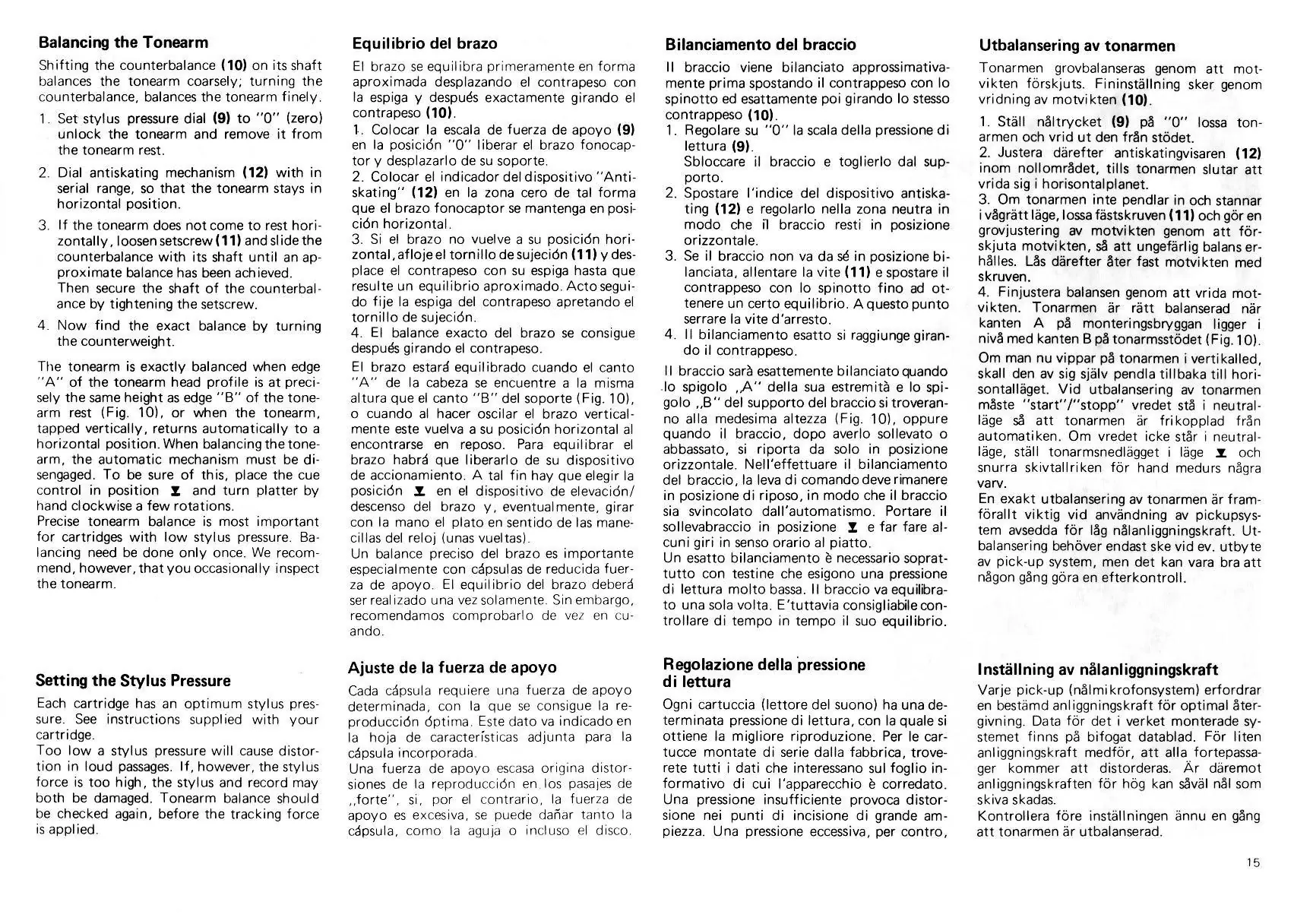

• Ausbalancieren: Auflagekraft auf '0' stellen, Antiskating auf '0'. Gegengewicht so verschieben, dass der Tonarm frei in der Horizontalen schwebt.
• Auflagekraft: Nach dem Ausbalancieren die Auflagekraft gemäß den Angaben des Tonabnehmersystems einstellen (Skala 0-50 mN).

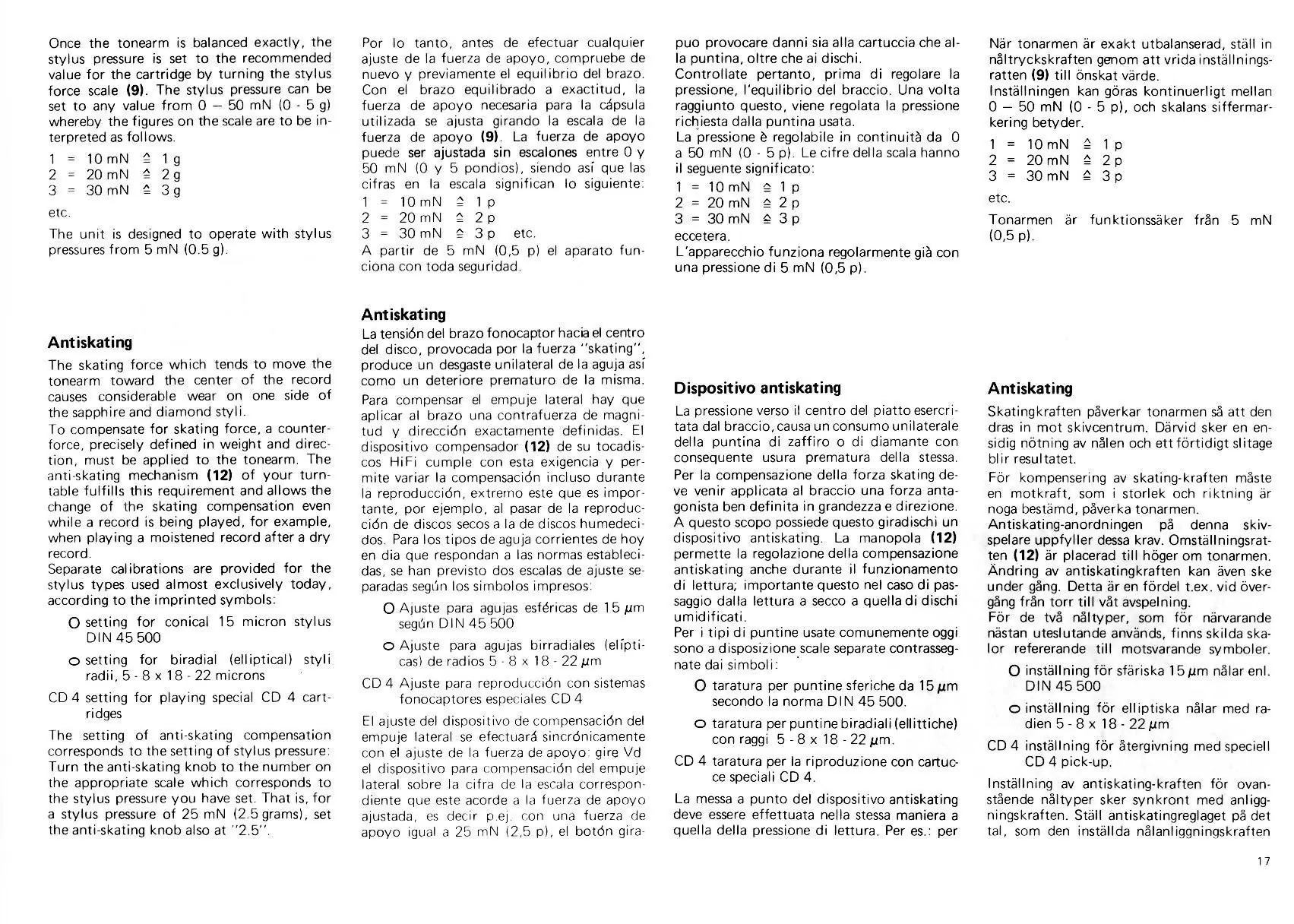

• Antiskating: Die Antiskating-Einstellung muss synchron zur Auflagekraft erfolgen. Beachten Sie die Symbole für sphärische oder elliptische Nadeln.

Plattenwechsler

Für den automatischen Plattenwechsel (nur 30 cm Platten bei 33 1/3 U/min oder 17 cm bei 45 U/min) muss die Wechselachse (AW 3) oder die Abwurfsäule (AS 12) eingesetzt werden. Es können bis zu sechs Platten gestapelt werden.

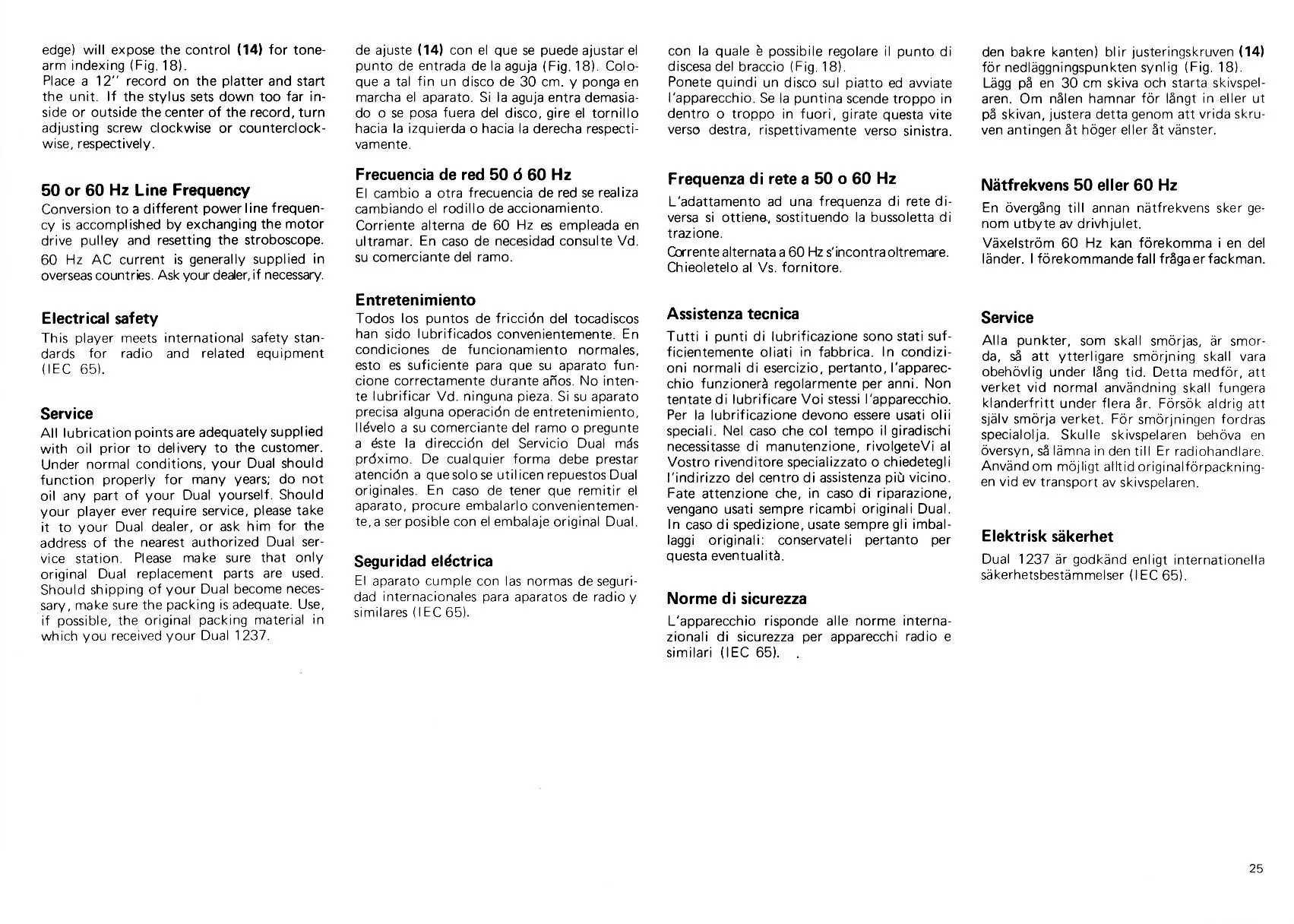

Wartung und Pflege

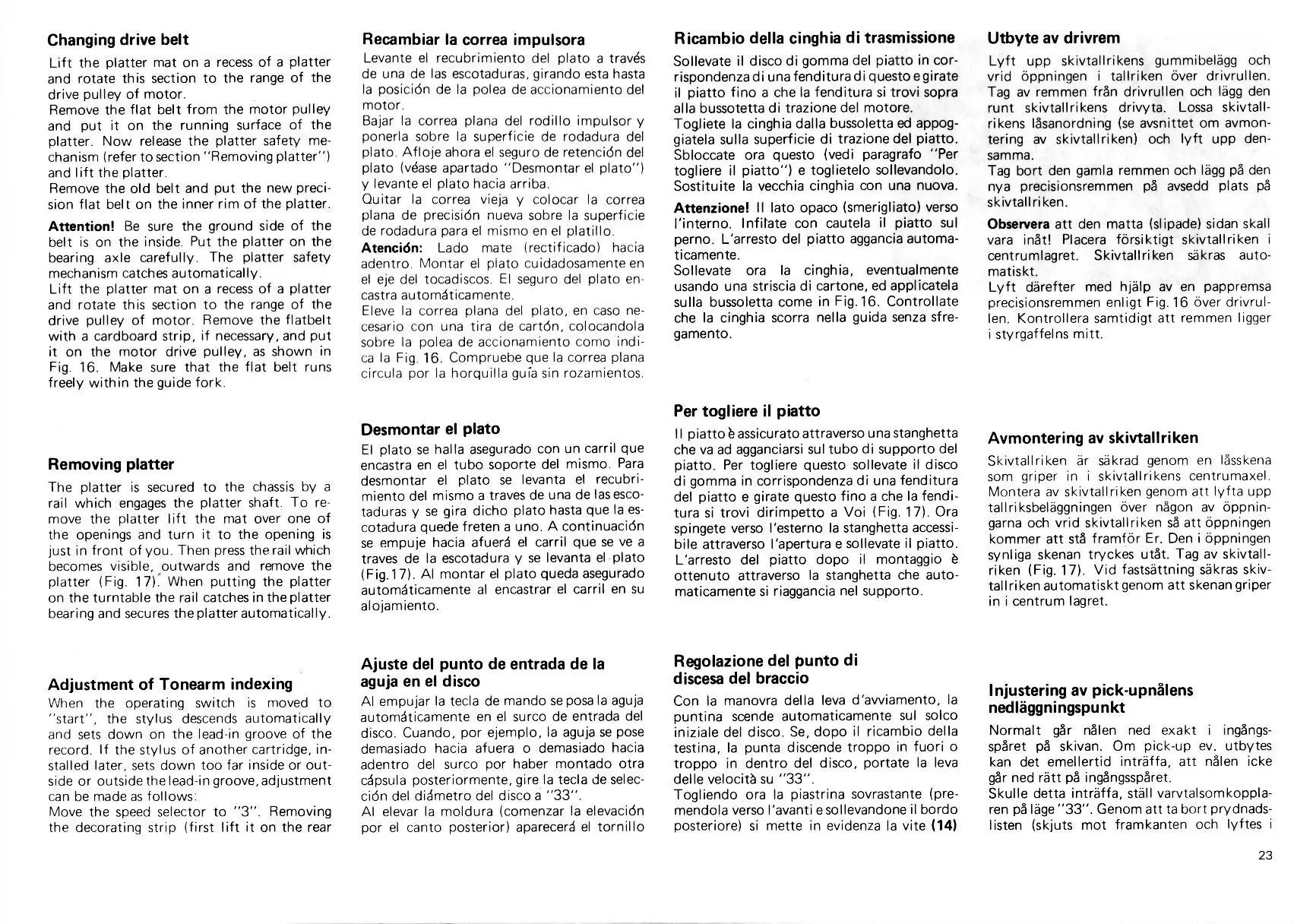

Der Antriebsriemen kann bei Bedarf gewechselt werden. Heben Sie dazu den Plattentellerbelag an, lösen Sie den Riemen von der Antriebsrolle und nehmen Sie den Teller ab. Die Schmierstellen sind ab Werk ausreichend geölt; versuchen Sie nicht, das Gerät selbst nachzuölen. Bei Problemen wenden Sie sich an einen autorisierten Dual-Kundendienst.

Technische Daten

Das Gerät arbeitet mit einer Netzspannung von 110-125 V oder 220-240 V (umsteckbar). Die Leistungsaufnahme beträgt ca. 10 Watt. Der Tonarm ist ein torsionssteifer Alu-Rohrtonarm in kardanischer Vierpunkt-Lagerung.
