Bedienungsanleitung für Dual 496 Plattenspieler

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Inbetriebnahme, Bedienung und Wartung des Dual 496 Plattenspielers. Vor der ersten Nutzung ist es zwingend erforderlich, die Transportsicherungsschrauben zu entfernen, um Schäden am Gerät zu vermeiden. Der Plattenspieler verfügt über eine automatische Tonarmsteuerung und eine Pitch-Kontrolle zur Feinjustierung der Geschwindigkeit.

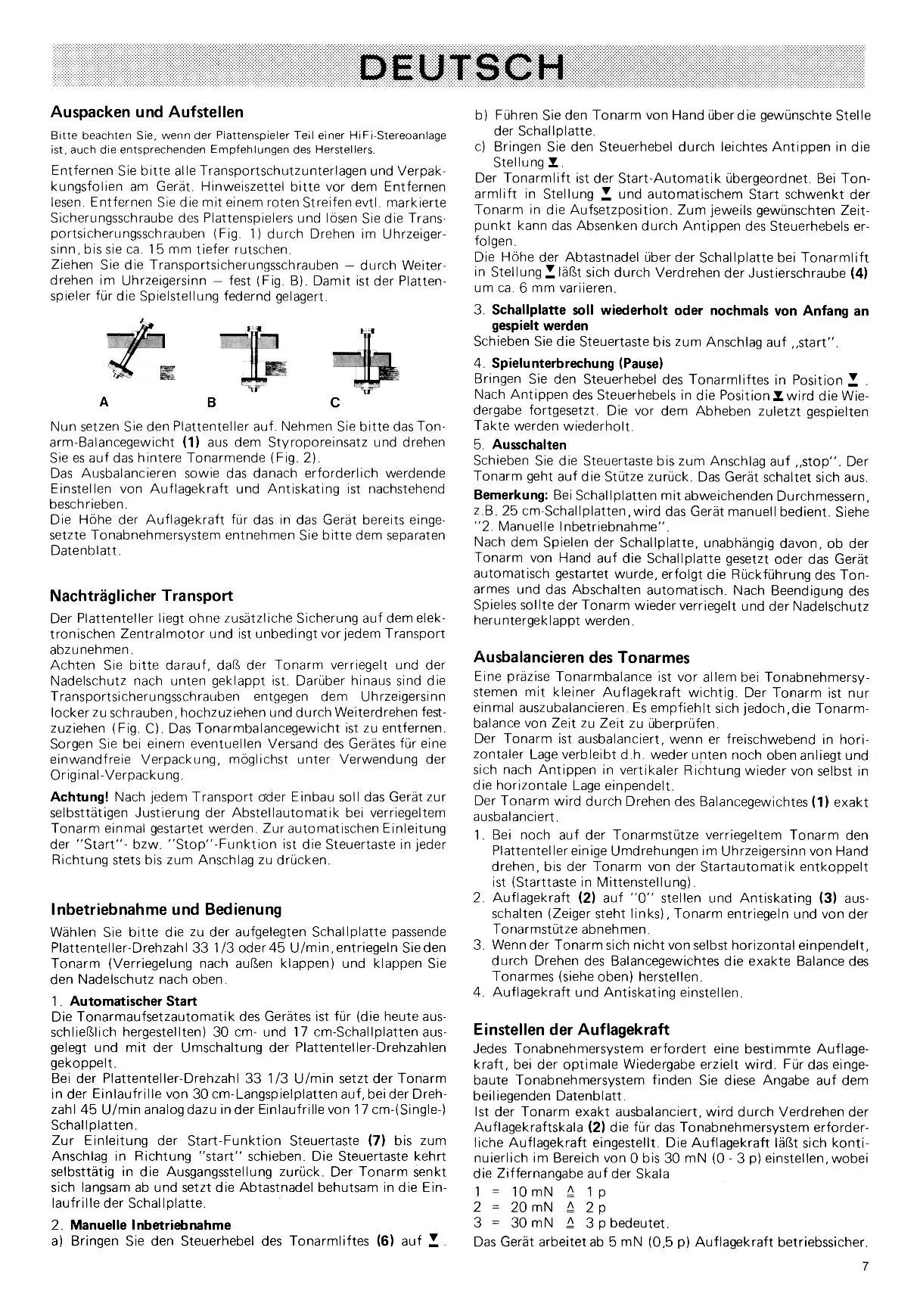

Auspacken und Aufstellen

• Entfernen Sie alle Transportschutzunterlagen und Verpackungsfolien.
• Lösen Sie die Transportsicherungsschrauben (markiert mit rotem Streifen) durch Drehen gegen den Uhrzeigersinn, bis sie ca. 15 mm tiefer rutschen.
• Ziehen Sie die Schrauben anschließend im Uhrzeigersinn fest, damit der Plattenspieler federnd gelagert ist.
• Setzen Sie den Plattenteller auf den Motor.

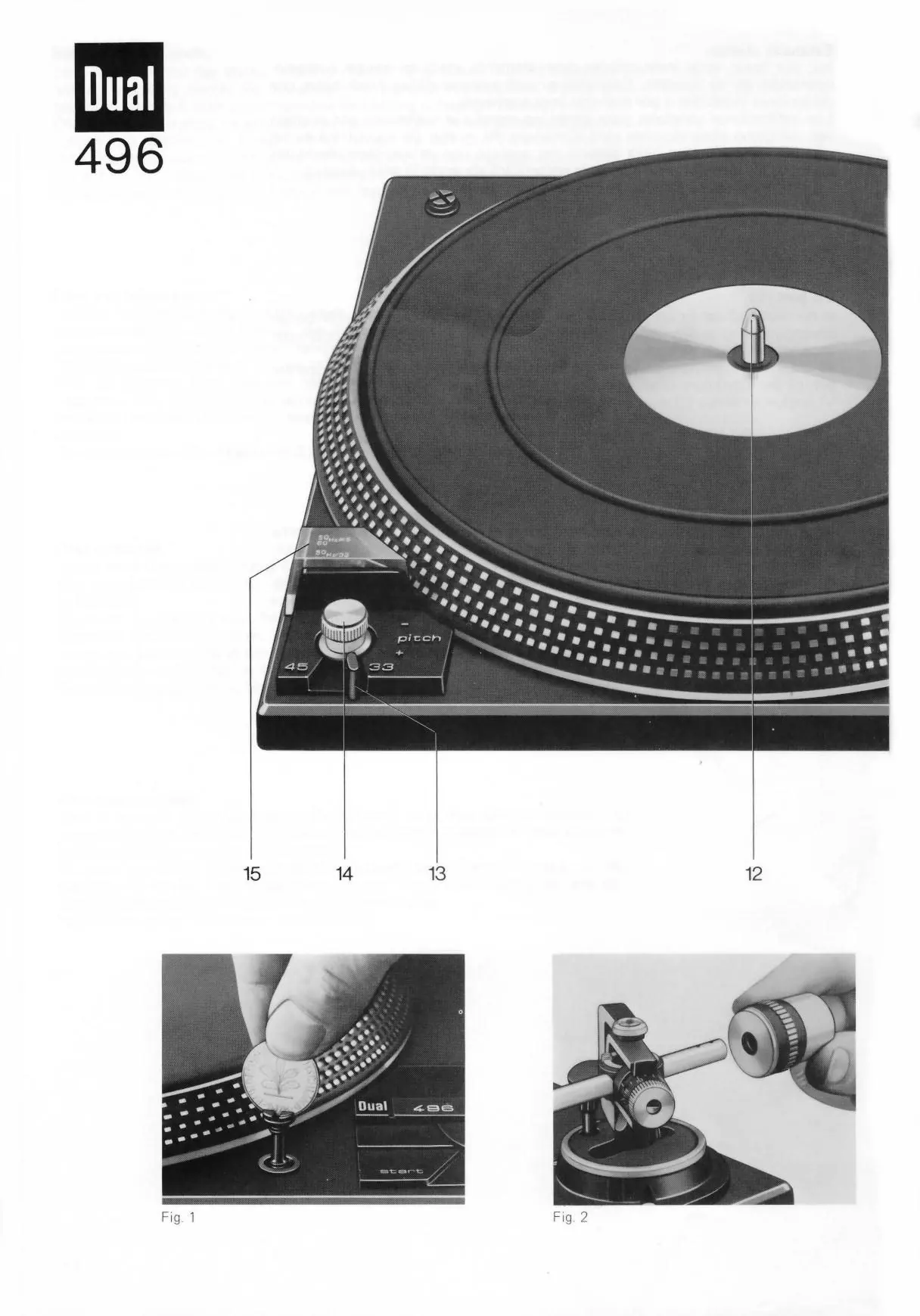

• Entfernen Sie das Tonarm-Balancegewicht aus der Verpackung und schrauben Sie es auf das hintere Ende des Tonarms.

Inbetriebnahme und Bedienung

Automatischer Start:

1. Wählen Sie die passende Plattenteller-Drehzahl (33 1/3 oder 45 U/min).
2. Entriegeln Sie den Tonarm und klappen Sie den Nadelschutz nach oben.
3. Schieben Sie die Steuertaste in Richtung "start". Der Tonarm bewegt sich automatisch zur Einlaufrille der Schallplatte.

Manueller Start:

1. Bringen Sie den Steuerhebel des Tonarmlifts in die Position (nach unten).
2. Führen Sie den Tonarm von Hand über die gewünschte Stelle der Schallplatte.
3. Senken Sie den Tonarm durch leichtes Antippen des Steuerhebels ab.

Tonarm einstellen

Eine präzise Tonarmbalance ist für die korrekte Wiedergabe essenziell:

• Ausbalancieren: Stellen Sie Auflagekraft und Antiskating auf "0". Drehen Sie das Balancegewicht, bis der Tonarm frei in horizontaler Lage schwebt.
• Auflagekraft: Stellen Sie die Auflagekraft gemäß den Angaben des Tonabnehmersystems ein (Skala 0-30 mN).
• Antiskating: Stellen Sie das Antiskating-Rad auf den gleichen Wert wie die Auflagekraft ein (z.B. 1,5 mN = 1,5).

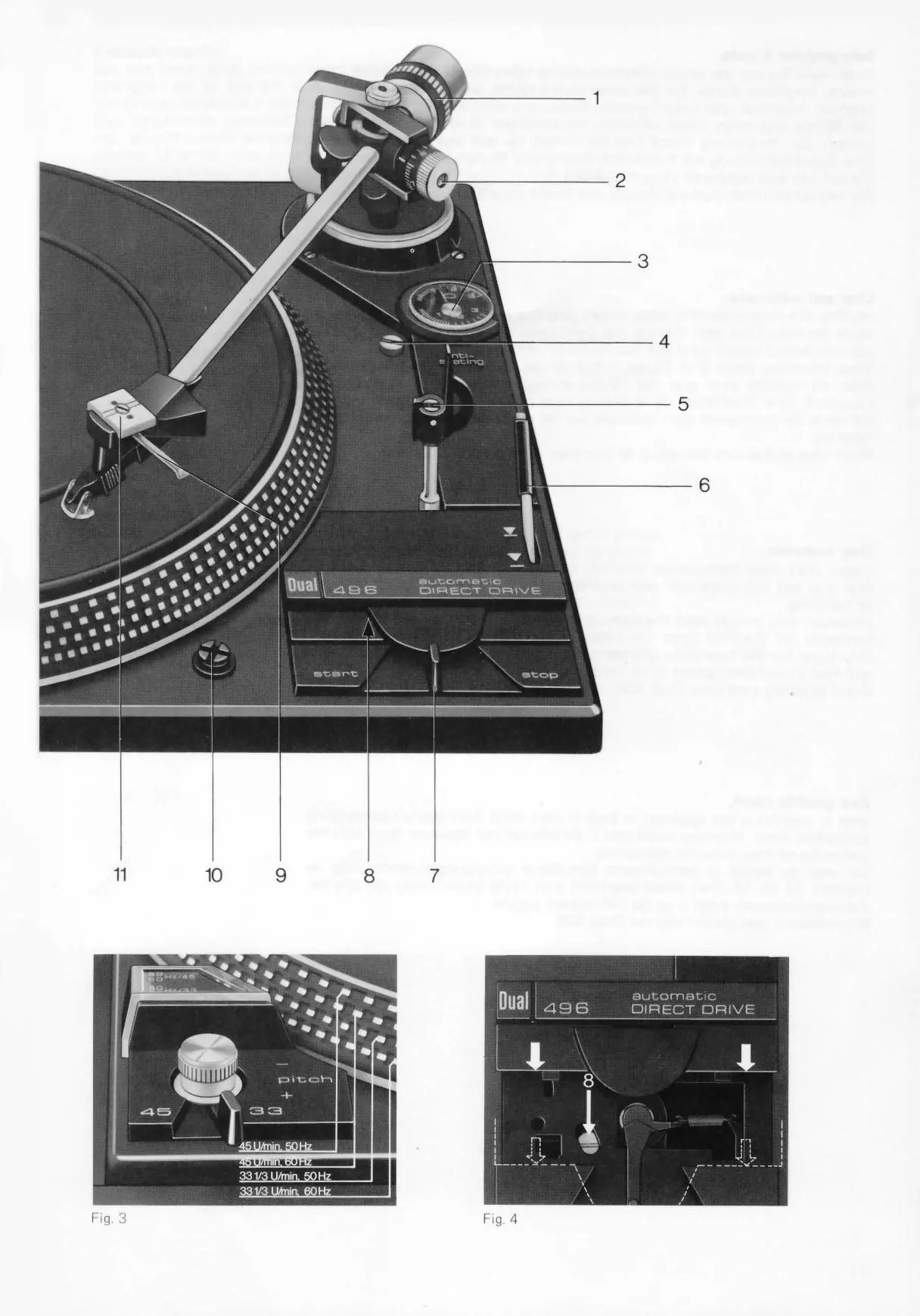

Pitch-Kontrolle

Die Geschwindigkeit (33 1/3 oder 45 U/min) kann mit dem Drehknopf "pitch" feinjustiert werden. Die korrekte Geschwindigkeit lässt sich am beleuchteten Stroboskop am Tellerrand ablesen. Die Punkte scheinen stillzustehen, wenn die Geschwindigkeit korrekt ist.

Wartung und Pflege

• Nadel: Die Abtastnadel unterliegt natürlichem Verschleiß. Eine Überprüfung nach ca. 300 Spielstunden wird empfohlen.
• Schmierung: Alle Schmierstellen sind ab Werk ausreichend versorgt. Versuchen Sie nicht, das Gerät selbst zu schmieren.
• Transport: Vor jedem Transport muss der Plattenteller abgenommen werden. Sichern Sie den Tonarm und klappen Sie den Nadelschutz nach unten.
