Berührungsloser Schalter Dormakaba 90 09M

Installations- und Bedienungsanleitung für den berührungslosen Schalter Dormakaba 90 09M. Erfahren Sie, wie Sie das Gerät verdrahten, die DIP-Schalter für die Entriegelungszeit und Erfassungszone konfigurieren und den Schalter korrekt...

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Der Dormakaba 90 09M ist ein kapazitiver, berührungsloser Schalter, der speziell für Zugangskontrollsysteme entwickelt wurde. Er ermöglicht das berührungslose Öffnen von Türen durch eine Handbewegung. Das Gerät verfügt über eine einstellbare Erfassungszone, eine konfigurierbare Entriegelungszeit und eine mechanische Notfallfunktion bei Stromausfall. Vor der Installation ist es wichtig, die Spannungsversorgung (12-24VDC) und die Anforderungen an die Verdrahtung (Fail-Safe oder Fail-Secure) zu prüfen.

Installation

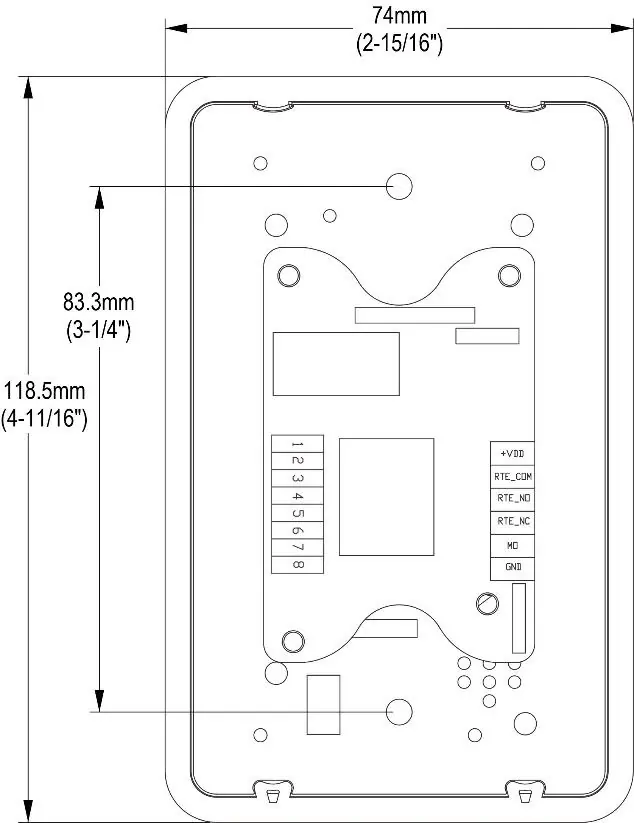

Montageabmessungen
Montageabmessungen
  1. Frontblende entfernen: Greifen Sie die Oberseite der Frontblende, lösen Sie diese und schieben Sie sie nach unten, um sie abzunehmen.
  2. Verdrahtung: Nutzen Sie den mitgelieferten abnehmbaren Klemmenblock für den Anschluss gemäß dem Schaltplan.
  3. Konfiguration: Stellen Sie die DIP-Schalter für die gewünschte Entriegelungszeit, den Buzzer und die Erfassungszone ein, bevor Sie das Gerät montieren.
  4. Montage: Befestigen Sie die Schalterplatte mit den mitgelieferten Schrauben (6/32 x 1") an der Montagehalterung oder Dose.
  5. Abschluss: Setzen Sie die Frontblende wieder auf, indem Sie die unteren Halterungen positionieren und die Blende nach oben drücken, bis sie einrastet.

DIP-Schalter-Einstellungen

Die DIP-Schalter befinden sich auf der Rückseite des Geräts und ermöglichen folgende Anpassungen:

DIP-Schalter Konfiguration
DIP-Schalter Konfiguration
  • Entriegelungszeit (SW1-SW4): Die Zeit ist additiv. SW1=1s, SW2=2s, SW3=4s, SW4=8s. Beispiel: SW2 & SW4 auf ON = 10 Sekunden.
  • Buzzer (SW5): OFF = Buzzer AN (Standard), ON = Buzzer AUS.
  • Erfassungszone (SW8): OFF = 50mm (Standard), ON = 20-30mm.
  • Hinweis: Die Schalter 6 und 7 sind ohne Funktion.

Verdrahtung

Das Gerät unterstützt verschiedene Konfigurationen für den Türzugang:

Schaltplan für den 90 09M
Schaltplan für den 90 09M
  • +VDD: Positive Spannungsversorgung (12-24VDC).
  • GND: Masse (0 VDC).
  • RTE_COM, RTE_NO, RTE_NC: Ausgänge für den Türöffner (Trockenkontakt).
  • MO: Eingang für externe Geräte (z.B. Zutrittskontrolle).

Beachten Sie bei der Verdrahtung den Unterschied zwischen Fail-Safe (Strom zum Verriegeln, z.B. Elektromagnet) und Fail-Secure (Strom zum Öffnen, z.B. elektrischer Türöffner).

Funktionsweise

Im Normalbetrieb wird durch eine Handbewegung in der Nähe des Schalters das Relais für die eingestellte Zeit aktiviert. Ein optionaler Signalton ertönt und die LED wechselt auf Grün. Bei einem Stromausfall kann der Schalter durch sanften Druck auf die Frontfläche mechanisch als Taster betätigt werden.

Herstellerinformationen

dormakaba

Markenprofil

Praktische Hilfe

Typische Probleme

Schalter reagiert nicht auf Handbewegung

Überprüfen Sie die Spannungsversorgung (12-24VDC) und stellen Sie sicher, dass die DIP-Schalter korrekt konfiguriert sind.

Erfassungsbereich ist zu groß oder zu klein

Passen Sie DIP-Schalter 8 an: OFF für 50mm, ON für 20-30mm.

Tür öffnet nicht oder bleibt nicht offen

Überprüfen Sie die Verdrahtung (Fail-Safe vs. Fail-Secure) und die eingestellte Entriegelungszeit über die DIP-Schalter 1-4.

Vor der Verwendung

  • Spannungsversorgung 12-24VDC sicherstellen.
  • Verdrahtungsplan für Fail-Safe oder Fail-Secure prüfen.
  • DIP-Schalter vor der Montage konfigurieren.
  • Frontblende vor der Montage abnehmen.
  • Passende Schrauben für die Montage bereithalten.

Technische Daten in der Praxis

Detection Zone
Der Abstand, in dem der Sensor eine Handbewegung erkennt (25-50mm).

Abbildungen und Diagramme

  • Der Schaltplan zeigt den Anschluss von Stromversorgung, Türöffner und externen Geräten.
  • Die DIP-Schalter-Grafik verdeutlicht die Position der Schalter 1-8 für die Konfiguration.

Modellkompatibilität

  • Optionales Zubehör: Drahtlose Fernbedienung und Empfänger-Platine (433MHz) erhältlich.
  • Geeignet für den Innenbereich (Weather rating: Indoor).
