Installationsanleitung für Dometic REF-FANKIT 10-Series Kühlschrank-Lüfter-Set
Schnellstart-Anleitung und Installationshilfe für das Dometic REF-FANKIT, passend für 10-Series Absorber-Kühlschränke. Enthält wichtige Sicherheitshinweise, Montageschritte und Verkabelungsdiagramme.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Die Installation und Reparatur des Dometic REF-FANKIT darf ausschließlich durch qualifiziertes Fachpersonal unter Einhaltung der geltenden Vorschriften und Normen durchgeführt werden. Vor Beginn der Arbeiten muss die Stromversorgung (12V und 230V) zwingend unterbrochen werden.
Montage des Lüfter-Sets
Das REF-FANKIT ist für verschiedene Modelle der 10-Series Absorber-Kühlschränke konzipiert, darunter RMD 10.5(X)(T), RML 10.4(S)(T), RM(S) 10.5(X)(T) und RMDT 10.5(X)(T). Die Montage erfolgt direkt am Kühlsystem.
- Stellen Sie sicher, dass das Gerät ausgeschaltet ist.

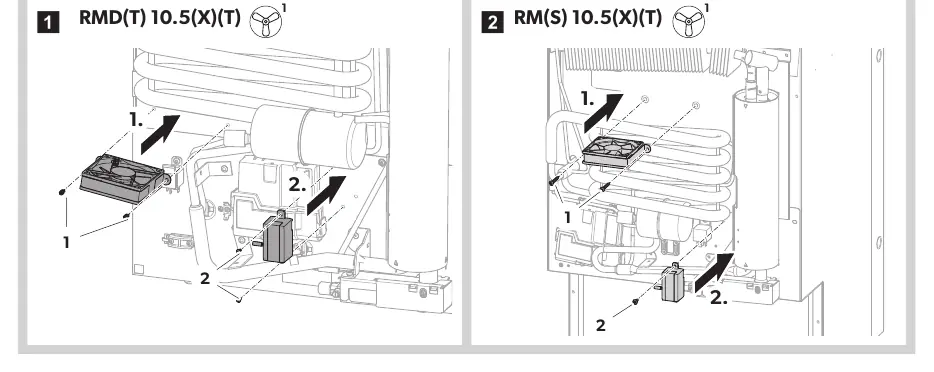

- Entfernen Sie die Abdeckungen gemäß den Abbildungen für Ihr spezifisches Modell.
- Montieren Sie die Lüftereinheit an der vorgesehenen Position am Wärmetauscher.
- Achten Sie auf die korrekte Ausrichtung der Lüfterkomponenten.
Elektrischer Anschluss

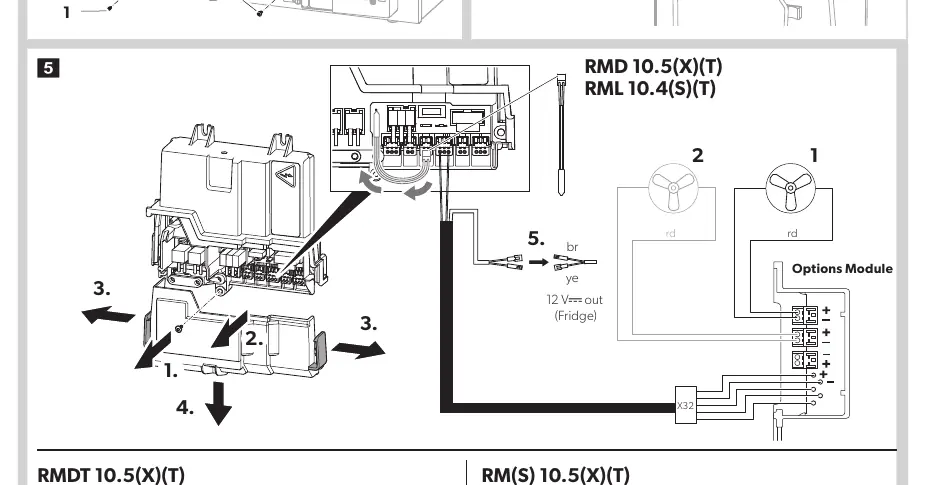

Der elektrische Anschluss erfolgt über das Optionsmodul des Kühlschranks. Achten Sie auf die korrekte Verkabelung gemäß den beiliegenden Schaltplänen für Ihr Modell:
- 12V Versorgung: Verbinden Sie die Kabel gemäß den Markierungen (ye = gelb, br = braun, rd = rot).
- Anschluss X32: Nutzen Sie den X32-Anschluss am Optionsmodul für die Stromversorgung des Lüfter-Sets.
- Prüfung: Überprüfen Sie nach dem Anschluss alle Verbindungen auf festen Sitz und korrekte Polung, bevor Sie das Gerät wieder in Betrieb nehmen.
Herstellerinformationen
Dometic
Praktische Hilfe
Typische Probleme
Überprüfen Sie die Kabelverbindungen am Optionsmodul und den korrekten Sitz am X32-Anschluss.
Stellen Sie sicher, dass die 12V-Versorgung (Supply Oven) korrekt mit dem Optionsmodul verbunden ist, wie im Schaltplan für Ihr spezifisches Modell dargestellt.
Vor der Verwendung
- Stromversorgung (12V und 230V) vollständig trennen
- Installation ausschließlich durch qualifiziertes Fachpersonal durchführen
- Kompatibilität des Kühlschrankmodells (10-Series) prüfen
- Alle Kabelverbindungen auf festen Sitz prüfen
