Installationsanleitung für Dometic 10-SERIES Absorptionskühlschrank

Wichtige Informationen aus der Anleitung

Diese Installationsanleitung richtet sich an autorisiertes Fachpersonal für die Montage von Dometic 10-SERIES Absorptionskühlschränken (Modelle RMD10.5T und RMD10.5XT) in Wohnwagen und Wohnmobilen. Die Einhaltung der nationalen Vorschriften für Gas- und Elektroinstallationen ist zwingend erforderlich. Der Kühlschrank darf nur mit Flüssiggas (Propan oder Butan) betrieben werden.

Installation des Kühlschranks

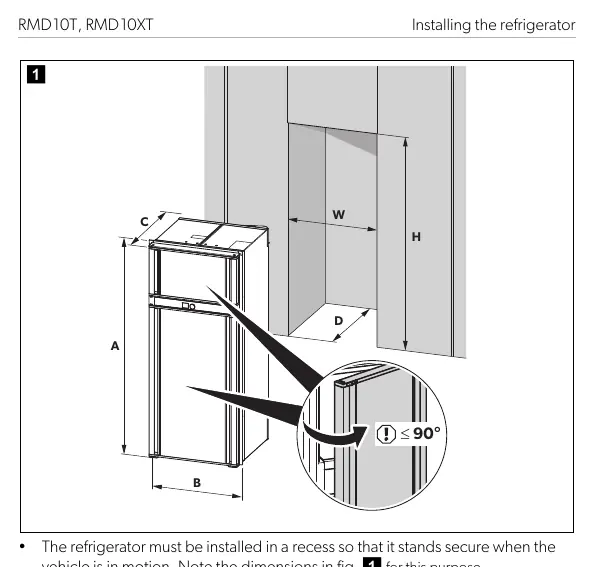

Der Kühlschrank muss in einer Nische installiert werden, die eine sichere Befestigung während der Fahrt gewährleistet. Achten Sie auf eine waagerechte Ausrichtung des Fahrzeugs (max. 3° Neigung), um die Zirkulation des Kältemittels nicht zu beeinträchtigen.

• Belüftung: Die Außenwand muss mit einem Lufteinlass- und einem Luftauslassgitter versehen sein. Der Abstand zwischen Einlass und Auslass muss mindestens 1250 mm betragen.
• Abstand zur Rückwand: Der Abstand zwischen Kühlschrank und Rückwand muss zwischen 15 mm und 25 mm liegen.

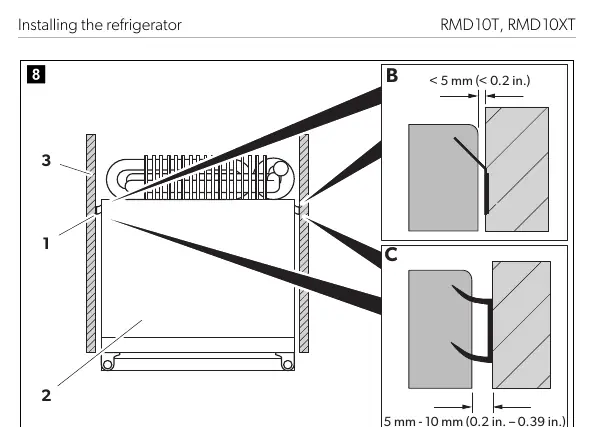

• Zugluftfreier Einbau: Der Kühlschrank muss zugluftfrei installiert werden, damit keine Verbrennungsluft aus dem Innenraum entnommen wird und keine Abgase in den Wohnraum gelangen. Verwenden Sie hierfür geeignete Dichtungen (einzeln oder doppelt lippend, je nach Spaltmaß).

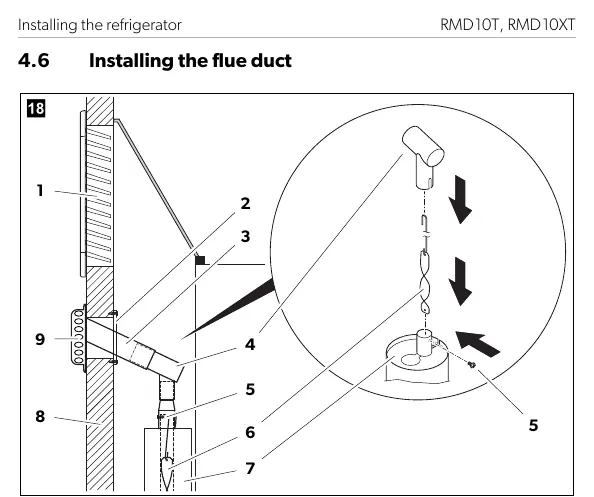

Installation des Abgaskanals

Falls der Mindestabstand zwischen den Lüftungsgittern nicht eingehalten werden kann, muss ein Dachlüfter installiert werden. Verwenden Sie das Dometic Gas-Abgaskit 3776. Der Abgaskanal muss unter dem oberen Lüftungsgitter montiert werden. Achten Sie darauf, dass der Abgaskanal mit feuerfestem Material (z. B. Steinwolle) abgedichtet wird.

Sicherung des Kühlschranks

Der Kühlschrank wird durch die Seitenwände in der Nische verschraubt. Verwenden Sie die vorgesehenen Aufnahmen und Kunststoffunterlegscheiben, um eine Beschädigung der geschäumten Komponenten zu vermeiden. Die Schrauben müssen auch bei Belastung während der Fahrt fest sitzen.

Anschluss an die Gasversorgung

Der Anschluss darf nur durch einen Spezialisten erfolgen. Verwenden Sie flexible Gasleitungen, um eine spannungsfreie Installation zu gewährleisten. Ein Metall-Dichtungs-Schraubanschluss ist erforderlich. Der Gasanschluss am Gerät ist ein 1/8" BSP Innengewinde. Nach der Installation muss eine Dichtheits- und Flammprüfung durchgeführt werden.

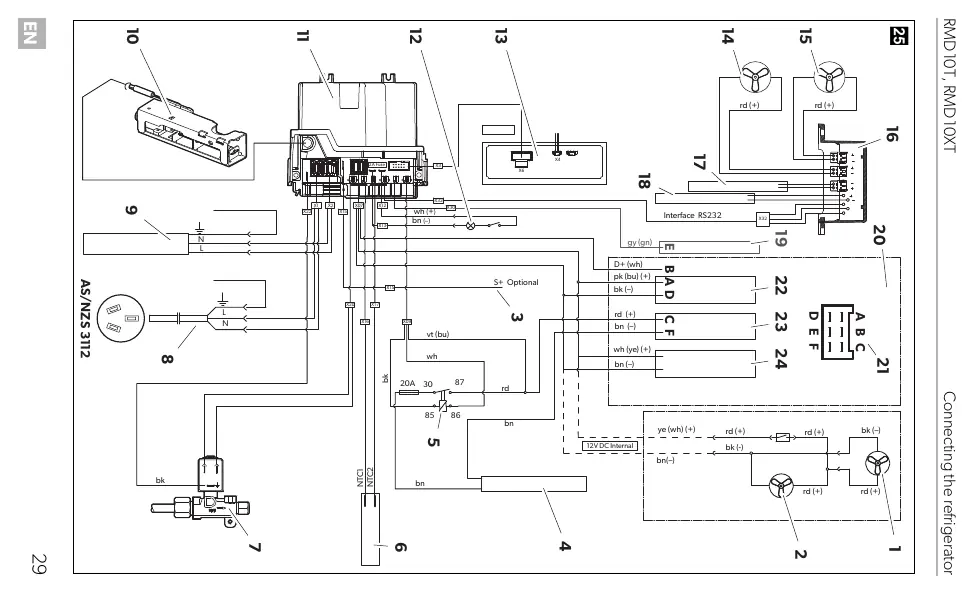

Anschluss an DC und AC

• DC-Anschluss: Der Anschluss an das Heizelement muss an die Fahrzeugbatterie erfolgen, wobei die Verbindung nur bei laufendem Motor aktiv sein sollte (D+ Signal). Die Zuleitungen für Elektronik und Heizelement müssen getrennt abgesichert werden (2 A für Elektronik, 20 A für Heizelement).
• AC-Anschluss: Der Anschluss erfolgt über den mitgelieferten Gerätestecker an eine 230 V Steckdose.

Technische Daten

Die Modelle RMD10.5(T) und RMD10.5X(T) arbeiten mit 230 V AC und 12 V DC. Der Gasanschlussdruck beträgt 2,75 kPa. Die Klimaklasse ist T (tropisch). Das Gewicht variiert je nach Modell zwischen 43,9 kg und 45,5 kg.
