Installationsanleitung für Wasser-Wasser-Wärmepumpe Dimplex WI 10TU / WI 14TU
Schnellinstallationsanleitung für die Dimplex Wasser-Wasser-Wärmepumpen WI 10TU und WI 14TU. Enthält detaillierte Schaltpläne, hydraulische Schemata und Anschlussbelegungen für den Wärmepumpenmanager WPM Econ5+.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Dieses Dokument dient als Schnellinstallationsanleitung für die Wasser-Wasser-Wärmepumpen der Serie Dimplex WI 10TU und WI 14TU. Es enthält essenzielle Schaltpläne für die elektrische Installation sowie hydraulische Schemata für die korrekte Einbindung in das Heizsystem. Die Installation darf nur durch qualifiziertes Fachpersonal unter Beachtung der geltenden Sicherheitsvorschriften durchgeführt werden.
Elektrischer Anschluss
Die elektrische Installation umfasst die Stromversorgung der Wärmepumpe und des Wärmepumpenmanagers. Achten Sie auf die korrekte Absicherung gemäß Schaltplan:
- Sicherung Wärmepumpe (-X1): Anschluss über C13A Sicherung.
- Sicherung Wärmepumpenmanager (-F+A200): Anschluss über C10A Sicherung.
- Verkabelung: Verwenden Sie die spezifizierten Leitungen (z.B. NYM-J 3x1,5mm² oder 4x1,5mm² sowie Oelflex 100 für Steuerleitungen) gemäß dem Schaltplan auf Seite 1.
Hydraulisches Schema
Das hydraulische Schema (Hydraulic 1) zeigt die Einbindung der Wärmepumpe in den Heizkreislauf. Wichtige Komponenten sind:
- Heizungsumwälzpumpe (M13): Für den Primärkreislauf.
- Pumpe 2. Kreis (M15) und Mischer 2. Kreis (M22): Für die Steuerung des zweiten Heizkreises.
- Pumpe Warmwasser (M18): Für die Trinkwassererwärmung.
- Sensoren: Platzierung von Außenwandfühler (R1), Anforderungsfühler (R2.1) und Warmwasserfühler (R3).
Anschlussbelegung WPM Econ5+
Der Wärmepumpenmanager WPM Econ5+ ist das zentrale Steuerelement. Die Verdrahtung erfolgt über die Klemmenleisten J1 bis J24. Achten Sie bei der Verkabelung auf die korrekte Zuordnung der Steuerleitungen:
- Pumpensteuerung: Anschluss der Heizungsumwälzpumpe, Zusatzumwälzpumpe und Warmwasserpumpe an die entsprechenden Ausgänge.
- Mischersteuerung: Anschluss der Mischer für Hauptkreis und 2. Kreis.
- Sensorik: Anschluss der Fühler für Heizkreise, Warmwasser und Außenwandtemperatur.
- Sicherheit: Anschluss der EVU-Sperre und Sperreingänge zur Lastabschaltung.
Herstellerinformationen
Glen Dimplex Deutschland GmbH
Praktische Hilfe
Typische Probleme
Fehlerhafte Pumpensteuerung
Überprüfen Sie die korrekte Verdrahtung der PWM-Signalleitungen und der 230V-Versorgung an den Klemmen J1-J24 des WPM Econ5+.
Wärmepumpe startet nicht
Prüfen Sie die Sicherungen -F+A100 und -F+A200 sowie die EVU-Sperre-Verkabelung am Eingang -WK22.
Vor der Verwendung
- Sicherungen für Wärmepumpe und Wärmepumpenmanager gemäß Schaltplan installieren.
- Hydraulische Leitungen gemäß Schema 'hydraulic 1' verlegen.
- Alle Sensoren (Außenwandfühler, Warmwasserfühler, Anforderungsfühler) korrekt anschließen.
- Steuerleitungen (Oelflex 100) und Stromleitungen (NYM-J) gemäß Querschnittsvorgaben anschließen.
- Klemmenbelegung am WPM Econ5+ (J1-J24) mit dem Schaltplan abgleichen.
Abbildungen und Diagramme
- Seite 1: Übersicht der Stromversorgung und Absicherung.
- Seite 2: Hydraulisches Schema der Anlage.

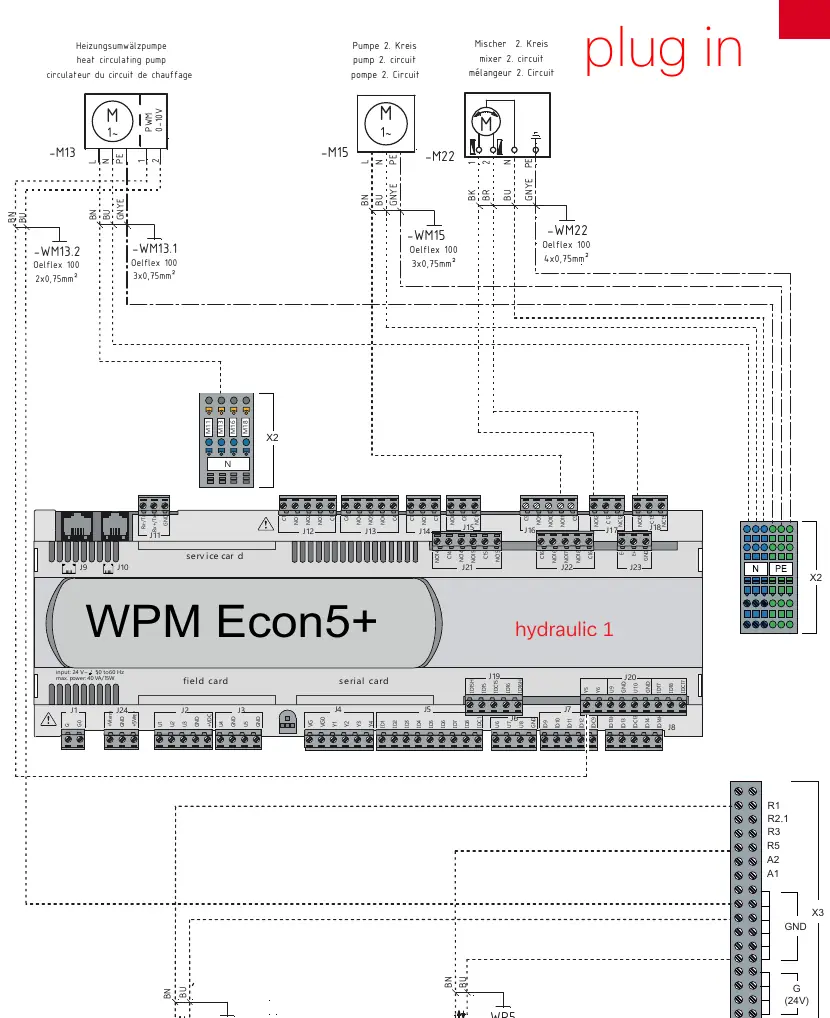

- Seite 3: Anschlussplan WPM Econ5+ (Teil 1: Pumpen und Sensoren).

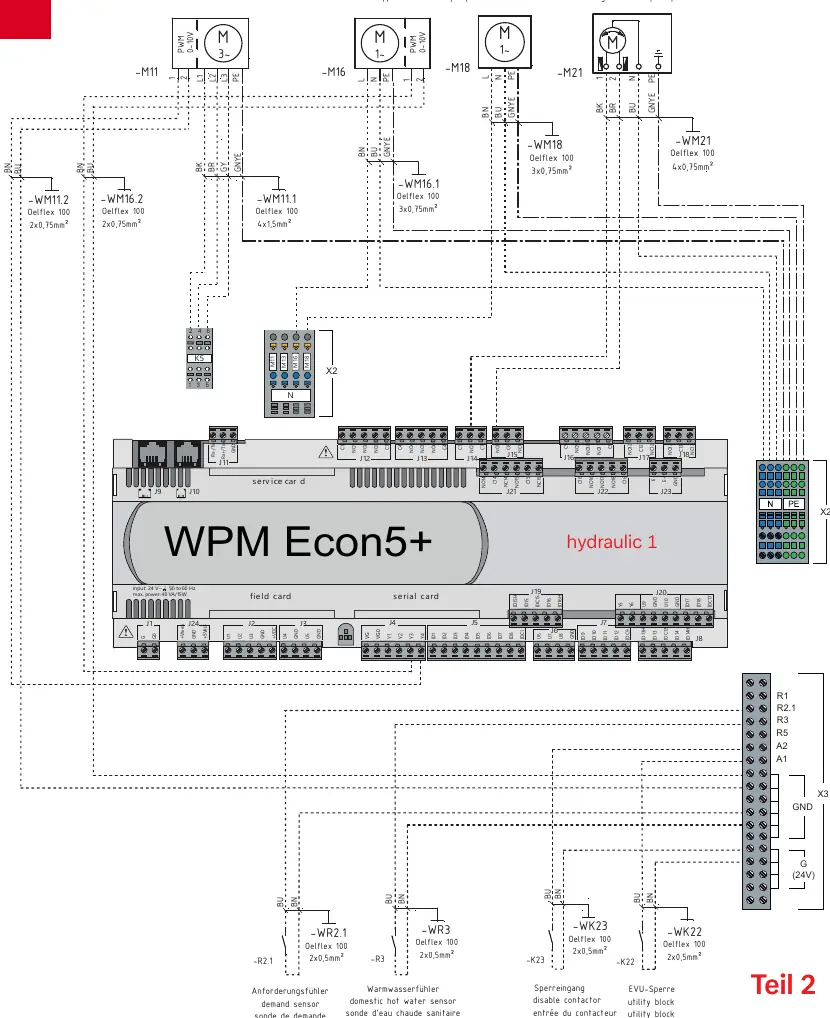

- Seite 4: Anschlussplan WPM Econ5+ (Teil 2: Pumpen und Sperreingänge).
Modellkompatibilität
- Nur für Wasser-Wasser-Wärmepumpen der Serie WI 10TU / WI 14TU.
- Steuerung ausschließlich über WPM Econ5+.
