Installationsanleitung für Dimplex LIA 0608BWCF M und LIA 0911BWCF M Wärmepumpe
Schnellstartanleitung für die elektrische Installation der Dimplex LIA 0608BWCF M und LIA 0911BWCF M Luft-Wasser-Wärmepumpen. Enthält detaillierte Schaltpläne, Hydraulikschemata und Anschlussbelegungen für Zubehör.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Dieses Dokument dient als Schnellinstallationsanleitung für die elektrische Verkabelung der Dimplex LIA 0608BWCF M und LIA 0911BWCF M Luft-Wasser-Wärmepumpen. Es enthält spezifische Schaltpläne für die Verbindung zwischen Wärmepumpe, Hydrotower und Elektroverteilung sowie Anweisungen für optionale Erweiterungen.
Elektrischer Anschluss
Die Installation erfordert die korrekte Verkabelung der Wärmepumpe (Split-Einheit) mit dem Hydrotower und der Elektroverteilung. Achten Sie auf die korrekte Verwendung der Kabeltypen:
- Stromversorgung Wärmepumpe: NYM-J 5x4mm²
- Steuerleitung FBUS: J-Y(ST)Y 4x0,28mm²
- Steuerleitungen Zubehör: Oelflex 100 (verschiedene Querschnitte)
Stellen Sie sicher, dass die Absicherung (Sicherung Wärmepumpe -X1, Sicherung Wärmepumpenmanager) gemäß den lokalen Vorschriften und dem Schaltplan erfolgt.
Hydraulik
Das Hydraulikschema zeigt die Verbindung zwischen der Außeneinheit (Wärmepumpe) und dem Hydrotower. Achten Sie auf die korrekte Installation der Vor- und Rücklaufleitungen sowie der integrierten Komponenten wie Umwälzpumpen und Sensoren.
Anschlussbelegungen
Die Steuerungseinheit (+A200-N1) bietet verschiedene Anschlussmöglichkeiten für externes Zubehör:
- Smart-Grid: Anschluss für Smart-Grid 1 und 2.
- Sperreingang: Anschluss für EVU-Sperre (Utility Block).
- Sensoren: Anschluss für den Außenwandfühler.
- Störfernanzeige: Anschluss für die Fernanzeige von Fehlern (-H5).
Funktionskonfigurationen
Die Steuerung kann für verschiedene Funktionen konfiguriert werden, die durch farbige Markierungen im Schaltplan gekennzeichnet sind:

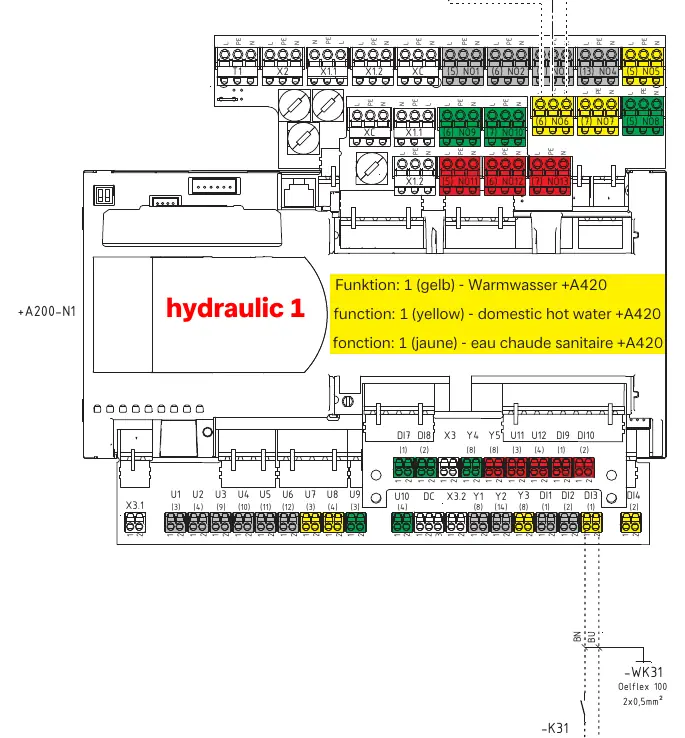

- Funktion 1 (Gelb): Warmwasser (+A420). Anschluss der Zirkulationspumpe für Warmwasser.
- Funktion 2 (Grün): Allgemeine Zusatzfunktion (+A400).

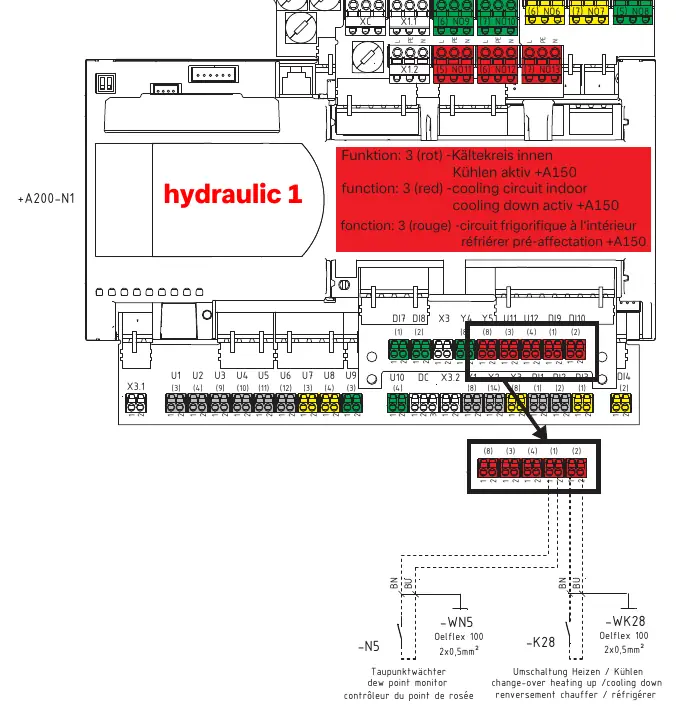

- Funktion 3 (Rot): Kältekreis innen / Kühlen aktiv (+A150). Anschluss für Taupunktwächter und Umschaltung Heizen/Kühlen.
Herstellerinformationen
Glen Dimplex Deutschland GmbH
Praktische Hilfe
Typische Probleme
Fehlerhafte Kommunikation zwischen Wärmepumpe und Hydrotower
Überprüfen Sie die FBUS-Verkabelung (J-Y(ST)Y 4x0,28mm²) auf korrekten Sitz und Durchgang.
Warmwasserzirkulation funktioniert nicht
Prüfen Sie die Verkabelung der Zirkulationspumpe (-M24) und die Konfiguration der Funktion 1 (gelb) am Steuergerät.
Kühlfunktion nicht aktiv
Stellen Sie sicher, dass der Taupunktwächter (-N5) korrekt angeschlossen ist und die Funktion 3 (rot) konfiguriert wurde.
Vor der Verwendung
- Spannungsversorgung (3-phasig) gemäß Schaltplan prüfen.
- Kabelquerschnitte (NYM-J 5x4mm² für Wärmepumpe) verifizieren.
- FBUS-Verbindung zwischen Wärmepumpe und Hydrotower herstellen.
- Funktionskonfigurationen (1, 2, 3) entsprechend der Anlagenanforderungen prüfen.
- Alle Klemmenverbindungen auf festen Sitz kontrollieren.
Technische Daten in der Praxis
- J-Y(ST)Y 4x0,28mm²
- Steuerleitung für FBUS-Kommunikation.
- Oelflex 100 2x0,5mm²
- Standard-Steuerleitung für Sensoren und Schalter.
Abbildungen und Diagramme
- Seite 1: Elektrischer Schaltplan für die Verbindung Wärmepumpe - Hydrotower - Elektroverteilung.
- Seite 2: Hydraulikschema der Anlage.
- Seite 3: Detaillierte Anschlussbelegung der Steuerungseinheit (+A200-N1) für Sensoren und Smart-Grid.
- Seite 4: Anschlussplan für die Warmwasser-Zirkulationspumpe.
- Seite 6: Anschlussplan für die Kühlfunktion.
Modellkompatibilität
- System ist für 3-phasigen Betrieb (BW 3-phasig) ausgelegt.
- Kompatibel mit Smart-Grid-Steuerung.
- Unterstützt optionale Kühlfunktion (Kältekreis innen).
