Dieses Dokument dient als Installationshilfe für die Split-Wärmepumpen der Serie LIA 0608HXCF M und LIA 0911HXCF M. Es konzentriert sich auf die elektrische Verkabelung, die hydraulische Einbindung sowie die spezifische Anschlussbelegung für verschiedene Systemkonfigurationen.
Elektrisches Layout
Das elektrische Layout beschreibt die Verbindung zwischen der Außeneinheit (+A100), der Hydrobox (+A200) und der Elektroverteilung (+A300). Wichtige Komponenten sind:
- Sicherungen: Separate Absicherung für Hydrobox, Wärmepumpenmanager und Wärmepumpe (-X1).
- Schütz EVU-Sperre (-K22): Zur Ansteuerung der EVU-Sperre.
- Kommunikation: Verbindung über FBUS 1 (J9) mittels J-Y(ST)Y 4x0,28mm² Kabel.
- Leistungsanschlüsse: Verwendung von NYM-J Kabeln (z.B. 3x6,0mm² für Hydrobox, 3x4mm² für Wärmepumpe).
Hydraulische Einbindung
Das hydraulische Schema zeigt die Integration der Wärmepumpe in das Heizsystem. Es umfasst die Anbindung des Wärmepumpenmanagers, des Speichers, des Umschaltventils (-YM18) sowie der Sicherheits- und Regelungskomponenten (SMF, E9, R3).
Anschlussbelegung (Plug-in)
Die Steuerungseinheit (+A200-N1) bietet verschiedene Anschlussmöglichkeiten, die je nach Funktion farblich markiert sind:

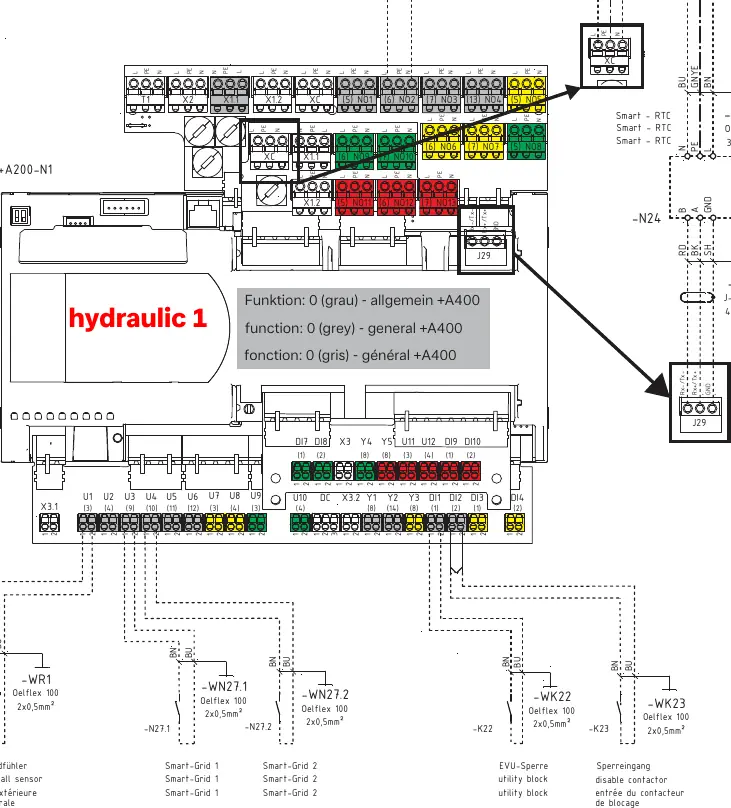

- Funktion 0 (Grau): Allgemein (+A400), Anschluss für Außenwandfühler (-WR1), Smart-Grid 1 & 2, EVU-Sperre (-K22) und Sperreingang (-K23).

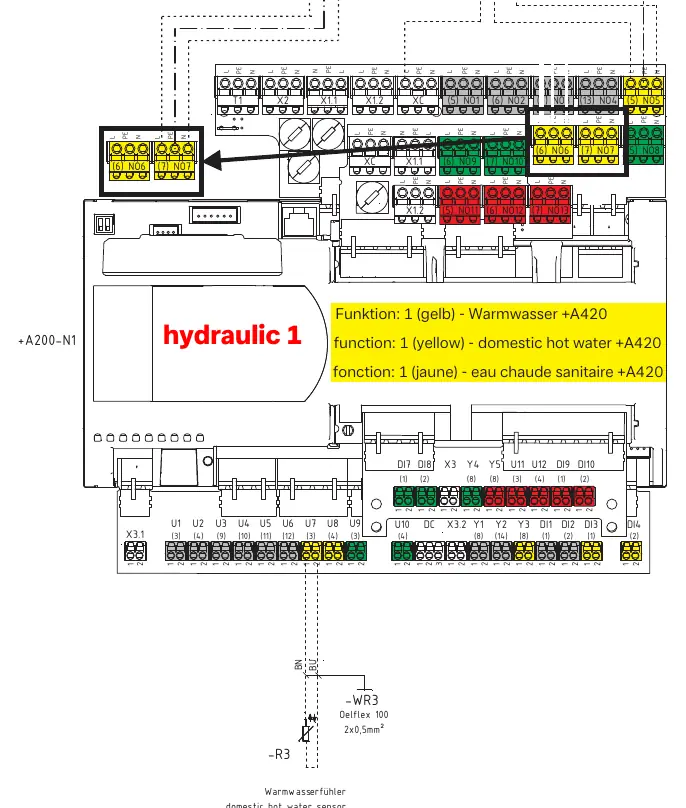

- Funktion 1 (Gelb): Warmwasser (+A420), Anschluss für Umschaltventil (-YM18), Flanschheizung (-K21) und Warmwasserfühler (-WR3).
- Funktion 2 (Grün): Spezifische Konfiguration für erweiterte Funktionen.
- Funktion 3 (Rot): Kältekreis innen / Kühlen aktiv (+A150), Anschluss für Taupunktwächter (-N5) und Umschaltung Heizen/Kühlen (-K28).
Herstellerinformationen
Glen Dimplex Deutschland GmbH
Praktische Hilfe
Typische Probleme
Überprüfen Sie die FBUS 1 Verkabelung (J9) auf korrekten Sitz und korrekte Adernbelegung (Tx/Rx+, GND).
Prüfen Sie den Anschluss des Warmwasserfühlers (-WR3) und des Umschaltventils (-YM18) an den gelb markierten Klemmen (Funktion 1).
Stellen Sie sicher, dass der Taupunktwächter (-N5) und die Umschaltung Heizen/Kühlen (-K28) korrekt an den rot markierten Klemmen (Funktion 3) angeschlossen sind.
Vor der Verwendung
- Prüfen Sie die korrekte Dimensionierung der Zuleitungen (NYM-J 3x6,0mm², 3x4mm² etc.).
- Stellen Sie sicher, dass alle Sicherungen (-FE, -F+A200, -F+A100) korrekt installiert sind.
- Überprüfen Sie die Schirmung der Kommunikationsleitungen.
- Stellen Sie sicher, dass die Fühler (Außen, Warmwasser) korrekt zugeordnet sind.
- Prüfen Sie die Konfiguration der Funktionsblöcke (Grau, Gelb, Grün, Rot) gemäß Anlagentyp.
Technische Daten in der Praxis
- Taupunktwächter
- Sicherheitseinrichtung zur Vermeidung von Kondensatbildung im Kühlbetrieb.
Abbildungen und Diagramme
- Seite 1: Elektrisches Übersichtsschaltbild der Gesamtanlage.
- Seite 2: Hydraulisches Grundschema der Anlage.
- Seite 3-6: Detaillierte Klemmenbelegung der Steuerung (+A200-N1) unterteilt nach Funktionsgruppen.
Modellkompatibilität
- Gültig für LIA 0608HXCF M und LIA 0911HXCF M.
- Nur für 1-phasige HX-Modelle.
