Bedienungsanleitung für Delta 100kW Power Conditioning System

Schnelle Anleitung für das Delta 100kW Power Conditioning System (PCS). Erfahren Sie, wie Sie das System ein- und ausschalten, das HMI-Tool konfigurieren und Parameter anpassen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält wichtige Anweisungen für die Installation, den Betrieb und die Wartung des Delta 100kW Power Conditioning Systems (PCS). Die Installation und Inbetriebnahme darf nur durch qualifiziertes Personal erfolgen, das die lokalen Vorschriften erfüllt. Lesen Sie vor Beginn alle Sicherheitswarnungen.

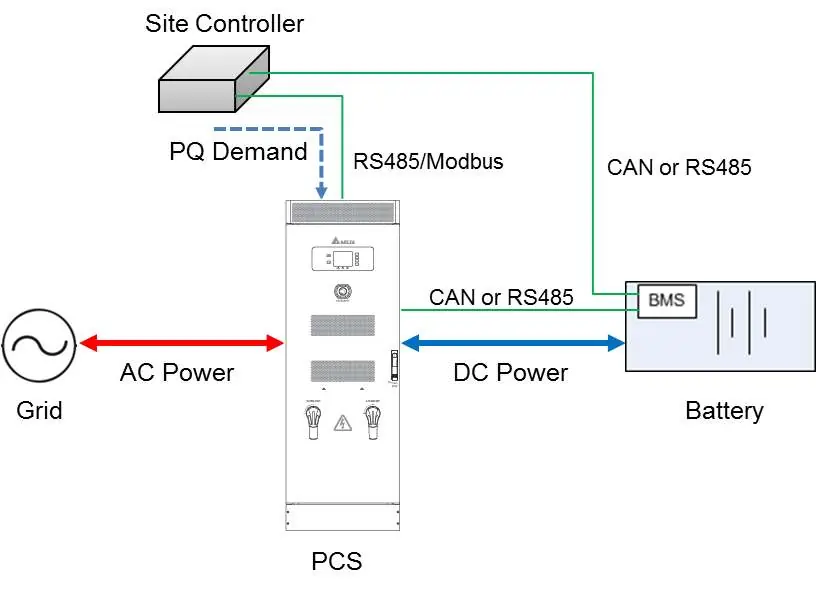

System-Verkabelungsübersicht
System-Verkabelungsübersicht

System ein- und ausschalten

Um das System einzuschalten:

  1. Stellen Sie sicher, dass der vorgeschaltete Leistungsschalter geschlossen ist.
  2. Drehen Sie die AC- und DC-Schalter an der Fronttür auf die Position ON. Das System wechselt in den Standby-Modus.
  3. Öffnen Sie das PCS HMI Tool auf dem Computer und drücken Sie die Taste PCS ON, um in den RUN-Zustand zu wechseln.

Um das System auszuschalten, stellen Sie sicher, dass es sich nicht im Soft-Start- oder Run-Zustand befindet, drücken Sie die Taste PCS OFF im HMI Tool und drehen Sie anschließend die AC- und DC-Schalter an der Fronttür auf OFF.

Bedienung über das Frontpanel

Das Frontpanel besteht aus Tasten, einem LCD-Bildschirm und LED-Anzeigen:

Frontpanel des PCS
Frontpanel des PCS
  • LCD-Bildschirm: Zeigt Betriebsdaten, Konfigurationen und Fehler an.
  • LED-Anzeigen: STANDBY (gelb), RUN (grün) und FAULT (rot).
  • Funktionstasten: Ermöglichen die Navigation durch Menüs wie Ratings, Alarm, Battery und Info.

PCS HMI Tool

Das PCS HMI Tool ermöglicht die Fernüberwachung und Konfiguration des Systems über eine RS485-Verbindung.

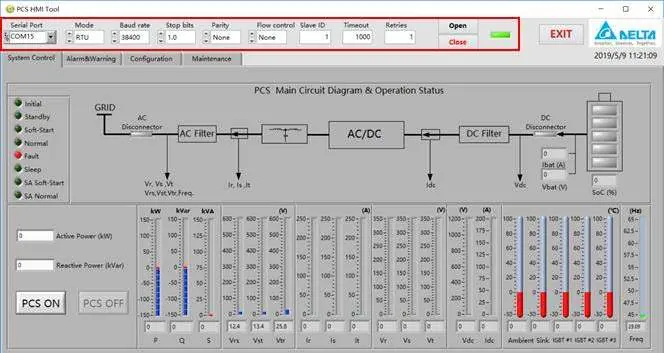

PCS HMI Tool Benutzeroberfläche
PCS HMI Tool Benutzeroberfläche
  • Installation: Führen Sie die setup.exe aus dem Softwarepaket aus. Kompatibel mit Windows 7 SP1 bis Windows 10.
  • Verbindung: Verbinden Sie den RS485-USB-Konverter mit dem PCS und dem PC. Wählen Sie im HMI Tool den entsprechenden COM-Port und die Slave-ID aus.

Konfigurierbare Parameter

Parameter können nur im Zustand OFF konfiguriert werden. Das System unterstützt verschiedene Grid-Code-Einstellungen (z. B. VDE-AR-N4105, AS/NZS 4777.2). Konfigurationen umfassen:

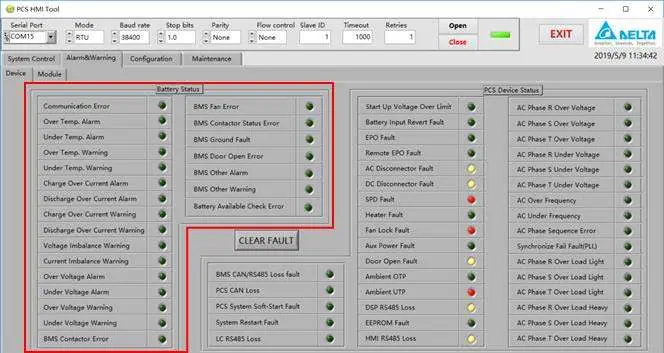

Alarm- und Warnungsanzeige im HMI Tool
Alarm- und Warnungsanzeige im HMI Tool

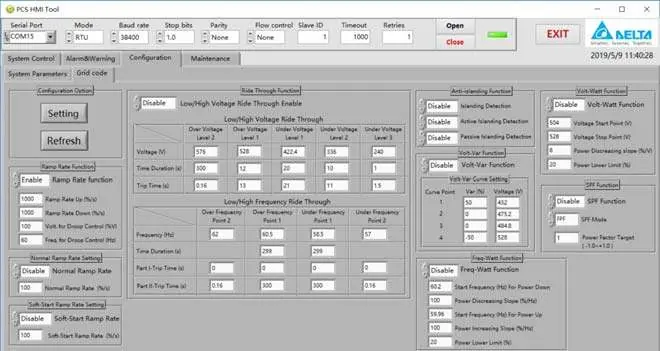

Systemparameter-Konfiguration
Systemparameter-Konfiguration
  • Systemparameter: Betriebsmodi, Spannungs- und Frequenzgrenzwerte.
  • Batteriekonfiguration: SoC-Grenzwerte für Warnungen und Fehler.
  • Schutzfunktionen: Anti-Islanding, Spannungs- und Frequenzschutz.
  • Leistungsfunktionen: Ramp Rate, Volt-Var, Volt-Watt und Freq-Watt.

Wartung

Das HMI Tool ermöglicht das Auslesen von Fehlerprotokollen. Klicken Sie im Menü Maintenance auf Load Log, um die Protokolle zu laden und bei Bedarf als Excel-Datei zu exportieren.

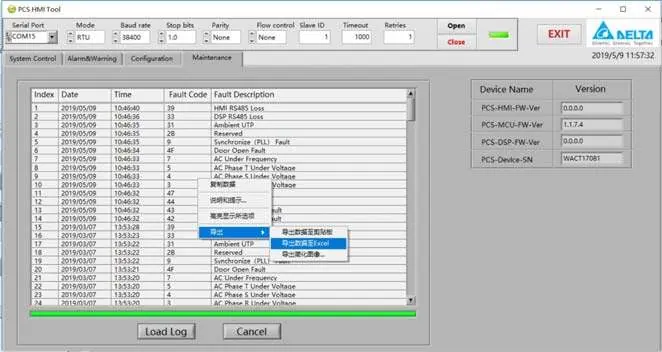

Wartungsinformationen und Fehlerprotokoll
Wartungsinformationen und Fehlerprotokoll

Herstellerinformationen

Delta Electronics

Markenprofil

Praktische Hilfe

Typische Probleme

HMI Com Loss wird angezeigt

Überprüfen Sie die Verbindung zwischen dem internen Controller und dem HMI.

Gerät reagiert nicht auf RS485-Befehle

Überprüfen Sie die Polarität der Datenleitungen (Data+ / Data-). Versuchen Sie, die Leitungen zu tauschen.

System lässt sich nicht einschalten

Stellen Sie sicher, dass der vorgeschaltete Leistungsschalter geschlossen ist und die AC/DC-Schalter auf ON stehen.

Vor der Verwendung

  • Stellen Sie sicher, dass der vorgeschaltete Leistungsschalter geschlossen ist.
  • Prüfen Sie, ob die AC- und DC-Schalter an der Fronttür auf ON stehen.
  • Stellen Sie sicher, dass ein abgeschirmtes Kabel für die RS485-Verbindung verwendet wird.
  • Prüfen Sie, ob der PC die Mindestanforderungen (2 GB RAM, 800 MHz CPU) erfüllt.
  • Stellen Sie sicher, dass das System im Zustand OFF ist, bevor Parameter konfiguriert werden.

Technische Daten in der Praxis

Active Power (kW)
Positive Werte bedeuten Einspeisung ins Netz, negative Werte bedeuten Bezug aus dem Netz.
Reactive Power (kVar)
Positive Werte bedeuten Bereitstellung von Blindleistung, negative Werte bedeuten Bezug von Blindleistung.

Abbildungen und Diagramme

  • Verkabelungsdiagramm: Zeigt die Verbindung zwischen Site Controller, PCS, Grid und Batterie.
  • Frontpanel-Layout: Erläutert die Tasten, LEDs und den LCD-Bildschirm.
  • HMI Tool Schnittstelle: Zeigt die Bereiche für Systemsteuerung, Alarmüberwachung und Konfiguration.

Modellkompatibilität

  • Unterstützt VDE-AR-N4105 und AS/NZS 4777.2 Grid-Codes.
  • Kompatibel mit Windows 7 SP1 bis Windows 10 für das HMI Tool.
  • Batterie-Kommunikation unterstützt CAN und RS485.
