Bedienungsanleitung für Deaf Bonce Hannibal Easy 130FR Breitbandlautsprecher

Wichtige Informationen aus der Anleitung

Diese Anleitung bietet wichtige Richtlinien für die Installation und den Betrieb der Deaf Bonce Hannibal Easy Serie (130FR, 165FR, 69FR). Um eine optimale Leistung zu erzielen und Schäden zu vermeiden, beachten Sie bitte die folgenden Punkte:

• Betriebstemperatur: Das Produkt darf nur bei Temperaturen zwischen +5 °C und +40 °C betrieben werden.
• Verstärkereinstellungen: Die Lautstärke des Hauptgeräts sollte 80 % nicht überschreiten. Die Verstärkerempfindlichkeit (Gain) sollte auf 50 % eingestellt werden.
• Filtereinstellungen: Der Hochpassfilter (HPF) sollte auf 80-120 Hz (24 dB/Okt) oder 120-160 Hz (12 dB/Okt) eingestellt werden.
• Sicherheit: Schalten Sie vor der Installation alle Audiogeräte aus. Achten Sie darauf, dass Kabel nicht mit scharfen Kanten oder beweglichen Teilen in Kontakt kommen.

Anschlussmöglichkeiten

Die Lautsprecher können auf verschiedene Weise angeschlossen werden, um die gewünschte Impedanz zu erreichen. Die Anleitung enthält detaillierte Schaltpläne für:

• Serielle Verbindung: Erhöht die Gesamtimpedanz.
• Parallele Verbindung: Verringert die Gesamtimpedanz.
• Gemischte Verbindung: Kombination aus serieller und paralleler Schaltung.

Stellen Sie sicher, dass der Verstärker nicht mit einer Last betrieben wird, die unter dem vom Hersteller vorgegebenen Wert liegt.

Installation

Bei der Montage ist auf eine sichere Befestigung zu achten, um ein Lösen während der Fahrt zu verhindern. Verwenden Sie bei der Kabeldurchführung durch Metallplatten Gummimanschetten oder ähnliche Schutzmaterialien, um Kurzschlüsse durch beschädigte Isolierung zu vermeiden.

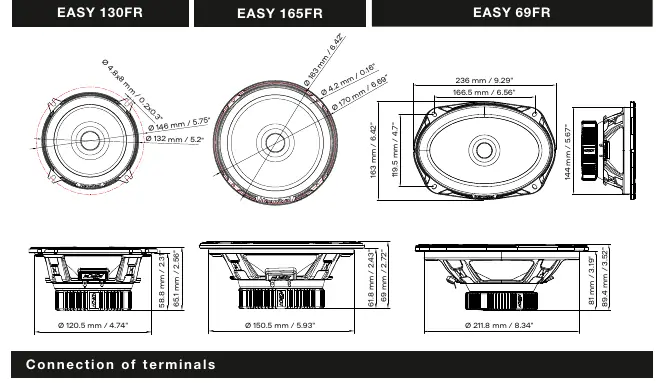

Technische Daten

Die Serie umfasst drei Modelle mit unterschiedlichen Spezifikationen:

• Easy 130FR: 5,25 Zoll, 60W RMS, 120W MAX.
• Easy 165FR: 6,5 Zoll, 90W RMS, 180W MAX.
• Easy 69FR: 6x9 Zoll, 90W RMS, 180W MAX.

Alle Modelle verfügen über eine Ferrit-Magnetstruktur, eine Membran aus gepresstem Papier und eine Sicke aus Stoff.

Garantie und Entsorgung

Die Garantiezeit beträgt 12 Monate ab Kaufdatum. Defekte Teile werden nach Ermessen des Herstellers repariert oder ersetzt. Das Produkt muss am Ende seiner Lebensdauer gemäß den örtlichen Vorschriften für Elektro- und Elektronikaltgeräte entsorgt werden.
