Dieses Dokument ist die Bedienungsanleitung für das Blaupunkt Las Vegas 690 DAB Autoradio (Series 690). Es enthält wichtige Anweisungen für den sicheren Einbau, die Inbetriebnahme und die tägliche Nutzung des Geräts. Bitte beachten Sie, dass die Videowiedergabe auf dem integrierten Monitor aus Sicherheitsgründen nur bei angezogener Handbremse möglich ist.
Geräteübersicht

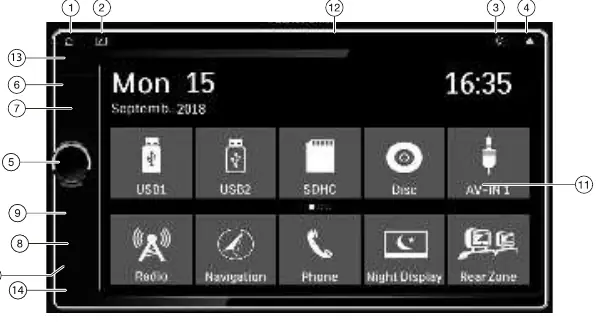

Das Gerät verfügt über einen Touchscreen, einen Dreh-/Druckknopf zur Lautstärkeregelung und Ein-/Ausschaltung, sowie SD-Karteneinschübe für Navigation und Medien. Eine optionale Fernbedienung ist ebenfalls verfügbar.
Inbetriebnahme
- Ein-/Ausschalten: Drücken Sie den Dreh-/Druckknopf zum Einschalten. Halten Sie ihn länger als 2 Sekunden gedrückt, um das Gerät auszuschalten.
- Hauptmenü: Drücken Sie die Home-Taste, um auf alle Quellen und Betriebsarten zuzugreifen.
- Empfangsregion: Stellen Sie im Einstellungsmenü unter 'General' die korrekte Empfangsregion (z.B. Europa) ein.
Radiobetrieb
Das Gerät unterstützt FM/AM-Radio und DAB (bei entsprechenden Modellen). Sie können Sender manuell einstellen, automatisch suchen oder über die Travelstore-Funktion die stärksten Sender automatisch speichern.
Medienwiedergabe
Das Gerät spielt Audio- und Videodateien von DVD/CD, USB-Datenträgern und microSDHC-Karten ab. Unterstützte Formate umfassen MP3 und WMA. Achten Sie darauf, dass USB-Medien und microSD-Karten im FAT/FAT16/FAT32-Format vorliegen.
Bluetooth-Betrieb

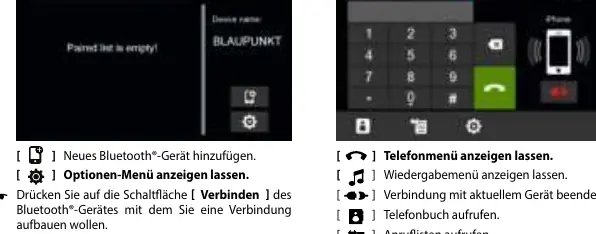

Koppeln Sie Ihr Mobiltelefon über das Bluetooth-Menü. Nach der Kopplung können Sie die Freisprechfunktion nutzen, auf Ihr Telefonbuch zugreifen und Musik per A2DP/AVRCP streamen.
Einstellungen
Im Einstellungsmenü können Sie grundlegende Parameter wie Video-Optionen (Kindersicherung), Klangeinstellungen (Equalizer, Subwoofer), Zeit, Sprache und Bluetooth-Konfigurationen anpassen.
Anschlussplan

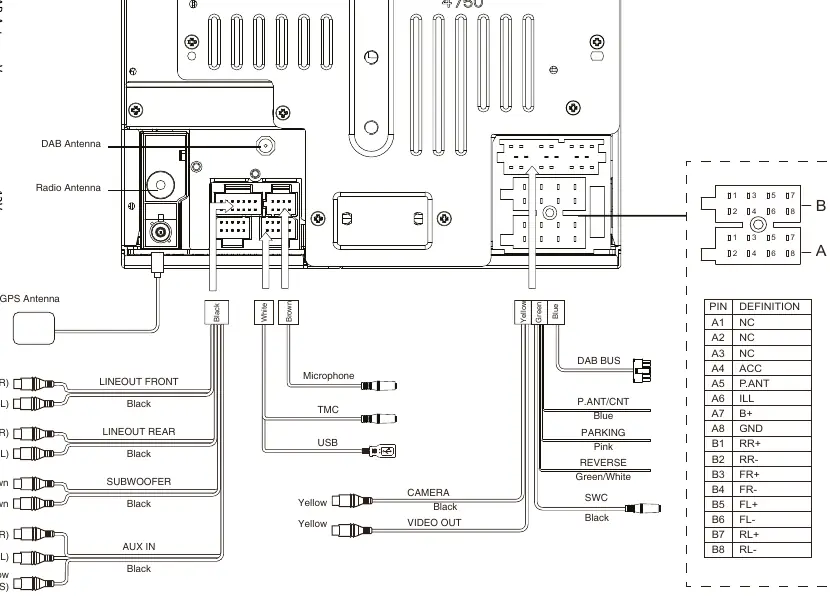

Der Anschlussplan auf Seite 18 zeigt die Belegung der ISO-Stecker (A und B) sowie die Anschlüsse für Kamera, Video-Ausgang, Subwoofer und Lenkradfernbedienung (SWC).
Herstellerinformationen
Blaupunkt
Praktische Hilfe
Typische Probleme
Gerät lässt sich nicht einschalten
Überprüfen Sie die Verbindung zur Fahrzeugzündung und die Sicherungen.
Bluetooth-Verbindung schlägt fehl
Stellen Sie sicher, dass Bluetooth an beiden Geräten aktiviert ist und der Pairing-Code korrekt eingegeben wurde.
DVD wird nicht erkannt
Stellen Sie sicher, dass es sich um eine kompatible DVD handelt und sie korrekt eingelegt wurde.
Vor der Verwendung
- Transportsicherungsschrauben auf der Geräteoberseite entfernen.
- 12V-Bordnetzspannung sicherstellen.
- DIN-Schacht-Einbau prüfen.
- Handbremsanschluss (BRAKE) für Videowiedergabe anschließen.
Abbildungen und Diagramme
- Der Schaltplan zeigt die Belegung der ISO-Stecker (A und B).
- Wichtige Anschlüsse: Kamera-Eingang, Video-Ausgang, Subwoofer-Ausgang, Lenkradfernbedienung (SWC).
Modellkompatibilität
- Unterstützt microSD-Karten und USB-Datenträger mit FAT/FAT16/FAT32-Dateisystem.
- Bluetooth-Streaming erfordert A2DP/AVRCP-Unterstützung des Mobilgeräts.
