Bedienungsanleitung für VIBE BlackBox Verstärker

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für die VIBE BlackBox Verstärkerserie (Stereo 2, Stereo 4, Bass 1). Sie enthält wichtige Anweisungen für die sichere Installation und den optimalen Betrieb. Achten Sie besonders auf die Montagehinweise, um Überhitzung zu vermeiden, und verwenden Sie für die Stromversorgung Kabel mit ausreichendem Querschnitt.

Montagehinweise

• Montieren Sie den Verstärker an einem trockenen Ort auf einer festen Oberfläche.
• Wichtig: Montieren Sie den Verstärker niemals kopfüber, da dies zu Überhitzung und Schäden führen kann.
• Stellen Sie sicher, dass eine ausreichende Luftzirkulation um das Gehäuse gewährleistet ist (mindestens 5 cm Freiraum).

Anschlüsse

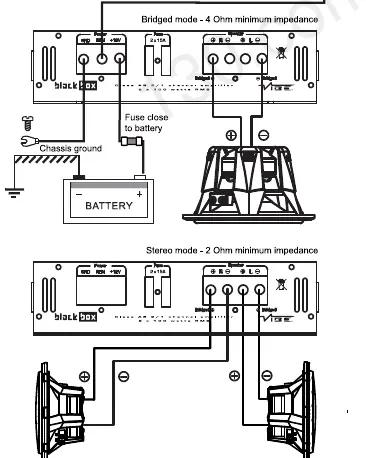

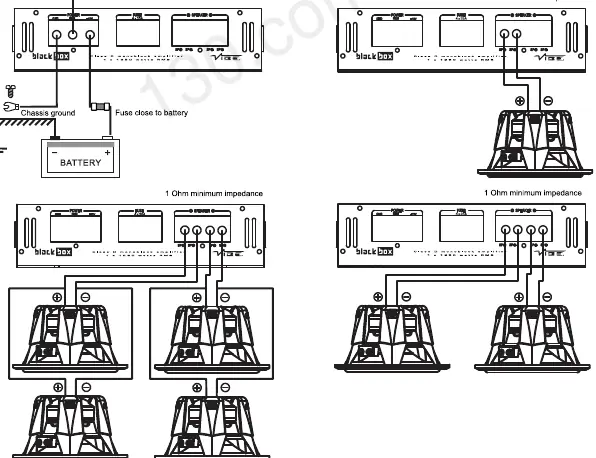

• Massekabel: Muss direkt mit dem blanken Metall des Fahrzeugchassis verbunden werden. Verwenden Sie mindestens ein 8-Gauge-Kabel.
• Remote-Anschluss: Verwenden Sie mindestens ein 18-Gauge-Kabel. Wenn das Quellgerät keinen Remote-Ausgang hat, muss ein 12V-Schalter zwischengeschaltet werden.
• Stromkabel: Muss direkt von der Batterie kommen. Installieren Sie eine Sicherung in der Leitung in der Nähe der Batterie.
• RCA-Kabel: Verlegen Sie diese getrennt von den Stromkabeln, um Interferenzen zu vermeiden.

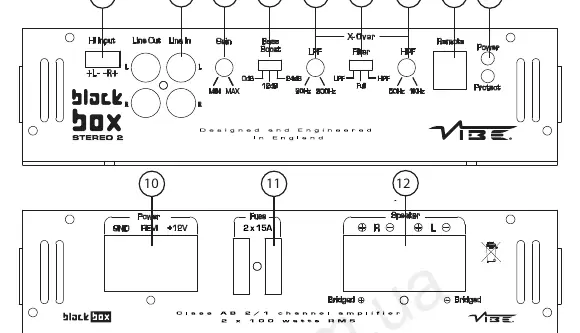

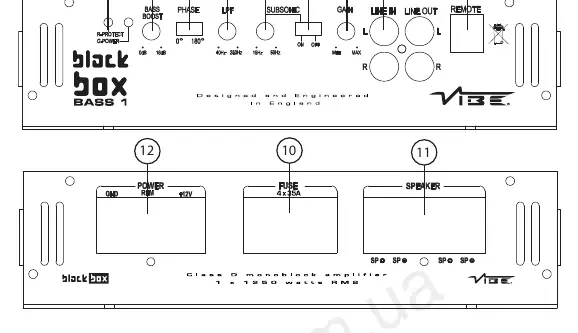

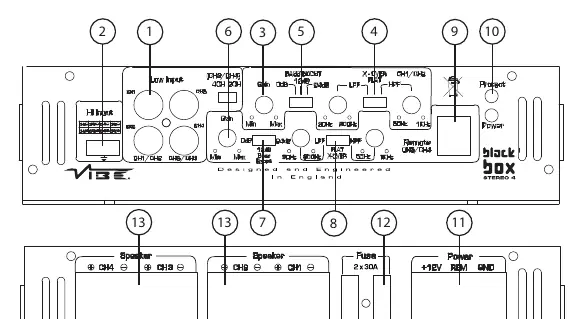

Bedienelemente und Einstellungen

Gain-Einstellung

Um das Eingangssignal korrekt anzupassen:

1. Stellen Sie den Gain-Regler am Verstärker auf das Minimum.
2. Stellen Sie den Bass Boost auf 0 dB.
3. Stellen Sie am Quellgerät alle Crossover auf "Flat" und Bass/Treble auf Null.
4. Drehen Sie die Lautstärke des Quellgeräts auf ca. 3/4 auf.
5. Erhöhen Sie langsam den Gain am Verstärker, bis Verzerrungen hörbar sind oder die Lautstärke unangenehm wird, und drehen Sie ihn dann leicht zurück.

Crossover-Einstellungen

• Low Pass Filter (LPF): Lässt nur tiefe Frequenzen durch (ideal für Subwoofer).
• High Pass Filter (HPF): Lässt nur hohe Frequenzen durch (ideal für Lautsprecher).
• Subsonic Filter (nur Bass 1): Filtert extrem tiefe Frequenzen, um den Subwoofer vor Beschädigungen zu schützen.

Fehlerbehebung

• Verstärker schaltet nicht ein: Prüfen Sie die Masseverbindung, die Remote-Spannung (mind. 7V) und die Batteriespannung (mind. 10.5V). Prüfen Sie alle Sicherungen.
• Schutz-LED leuchtet: Dies deutet oft auf einen Kurzschluss in den Lautsprecherkabeln oder Überhitzung hin. Trennen Sie die Lautsprecher und setzen Sie den Verstärker zurück.
• Verzerrter Klang: Prüfen Sie, ob der Gain-Regler zu hoch eingestellt ist oder die Crossover-Frequenzen nicht korrekt gewählt wurden.

Technische Daten

Die Spezifikationen variieren je nach Modell (Stereo 2, Stereo 4, Bass 1). Bitte beachten Sie die detaillierten Tabellen im PDF für RMS-Leistung, Frequenzgang und Sicherungswerte.
