Bedienungsanleitung für Deaf Bonce Apocalypse Atom Pro Mono-Verstärker

Schnellstartanleitung und technischer Leitfaden für die Deaf Bonce Apocalypse Atom Pro Serie. Erfahren Sie alles über Installation, Verkabelung, Impedanzberechnungen und Fehlerbehebung für diese Mono-Verstärker.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für die Deaf Bonce Apocalypse Atom Pro Serie (Modelle 2.5K bis 12.5K Pro). Sie enthält wichtige Sicherheits- und Installationshinweise für den Betrieb von Mono-Verstärkern in Fahrzeugen. Der Verstärker ist für eine Betriebsspannung von 9-15V ausgelegt und erfordert eine sorgfältige Verkabelung, um optimale Leistung und Sicherheit zu gewährleisten.

Installation

  1. Trennen Sie vor der Installation die Batterie vom Bordnetz.
  2. Verlegen Sie Stromkabel getrennt von Signalkabeln, um Störungen zu vermeiden.
  3. Platzieren Sie den Sicherungshalter maximal 40 cm von der Batterie entfernt.
  4. Verwenden Sie hochwertige Kupferkabel mit dem passenden Querschnitt (siehe Tabelle im PDF).
  5. Schrauben Sie den Verstärker nicht direkt auf Metall, um Signalstörungen zu vermeiden.
  6. Überprüfen Sie nach der Installation alle Verbindungen, bevor Sie die Sicherungen einsetzen.

Verkabelung und Anschlüsse

Der Verstärker benötigt eine stabile Stromversorgung über die +12V-Klemmen und einen soliden Massepunkt (GND). Das Remote-Signal (REM IN) aktiviert den Verstärker über das Radio (Head Unit). Die Lautsprecher werden an die SPEAKER OUTPUT-Klemmen angeschlossen.

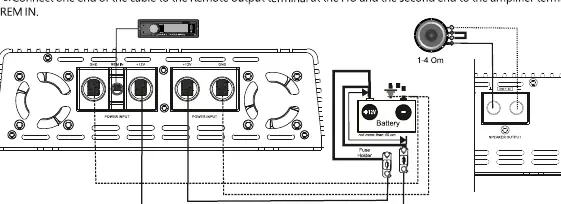

Standard-Verkabelungsdiagramm für Mono-Verstärker
Standard-Verkabelungsdiagramm für Mono-Verstärker

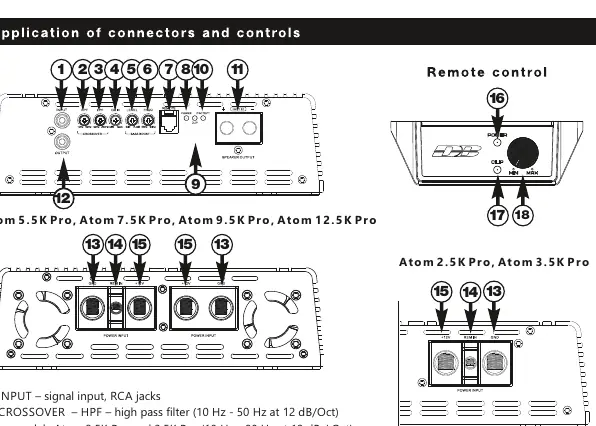

Anschlüsse und Bedienelemente
Anschlüsse und Bedienelemente

Impedanzberechnung

Die Mindestimpedanz beträgt 1 Ohm. Nutzen Sie die Schaltpläne in der Anleitung, um Subwoofer korrekt in Reihe oder parallel zu schalten, um die gewünschte Lastimpedanz zu erreichen. Unterschreiten Sie niemals die vom Hersteller angegebene Mindestimpedanz.

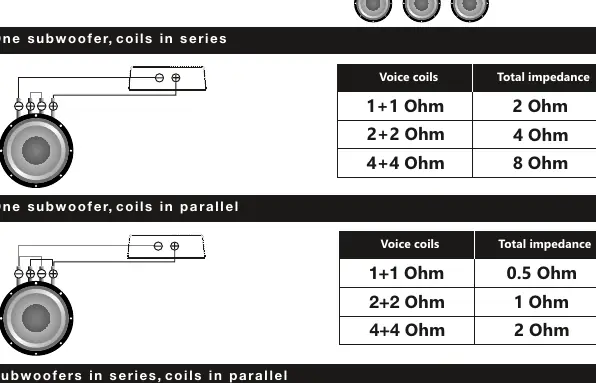

Schaltpläne für Subwoofer-Verkabelung
Schaltpläne für Subwoofer-Verkabelung

Fehlerbehebung

  • Verstärker schaltet nicht ein: Prüfen Sie die Kontakte, die Spannung (9-15V) und das Remote-Signal (REM IN).
  • Schutzmodus (Protect): Prüfen Sie auf Kurzschlüsse an den Ausgängen und stellen Sie sicher, dass die Impedanz der Subwoofer nicht unter 1 Ohm liegt.
  • Kein Ton: Überprüfen Sie die Cinch-Verbindungen, das Radio (Head Unit) und die Lautsprecherkabel.
  • Überhitzung/Abschaltung bei hoher Lautstärke: Prüfen Sie die Stromversorgung (Batteriekapazität/Lichtmaschine) und die Lastimpedanz.

Praktische Hilfe

Typische Probleme

Verstärker schaltet nicht ein

Prüfen Sie alle Kontakte, die Versorgungsspannung (9-15V) und ob am REM IN-Anschluss +12V anliegen.

Verstärker geht in den Schutzmodus (Protect-LED leuchtet)

Prüfen Sie auf Kurzschlüsse an den Lautsprecherausgängen und stellen Sie sicher, dass die Impedanz der Subwoofer nicht unter 1 Ohm liegt.

Kein Ton aus den Lautsprechern

Überprüfen Sie die Cinch-Verkabelung, das Radio (Head Unit) und die Integrität der Lautsprecherkabel.

Verstärker schaltet bei hoher Lautstärke ab

Prüfen Sie, ob die Stromversorgung (Batterie/Lichtmaschine) ausreicht und ob der Verstärker überhitzt ist.

Vor der Verwendung

  • Batterie vom Bordnetz trennen.
  • Passenden Kabelquerschnitt (AWG) gemäß Tabelle im Handbuch wählen.
  • Sicherungshalter innerhalb von 40 cm von der Batterie platzieren.
  • Mindestimpedanz von 1 Ohm beachten.
  • Betriebsspannung 9-15V sicherstellen.
  • Verstärker fest montieren, aber nicht direkt auf Metall.

Technische Daten in der Praxis

Crossover (HPF/LPF)
Frequenzfilter zur Trennung von hohen (HPF) und tiefen (LPF) Tönen.
Input Sensitivity
Eingangsempfindlichkeit zur Anpassung an das Quellsignal (0,2V - 6V).
Damping Factor
Kontrollfähigkeit des Verstärkers über den Lautsprecher.

Abbildungen und Diagramme

  • Standard-Verkabelung: Zeigt den Anschluss von Strom, Masse, Remote und Lautsprechern.
  • Impedanz-Diagramme: Zeigen, wie Subwoofer in Reihe oder parallel geschaltet werden, um die Lastimpedanz zu ändern.

Modellkompatibilität

  • Mindestimpedanz: 1 Ohm.
  • Betriebsspannung: 9-15V.
  • Nicht direkt auf Metall schrauben (Vibrationsschutz).
