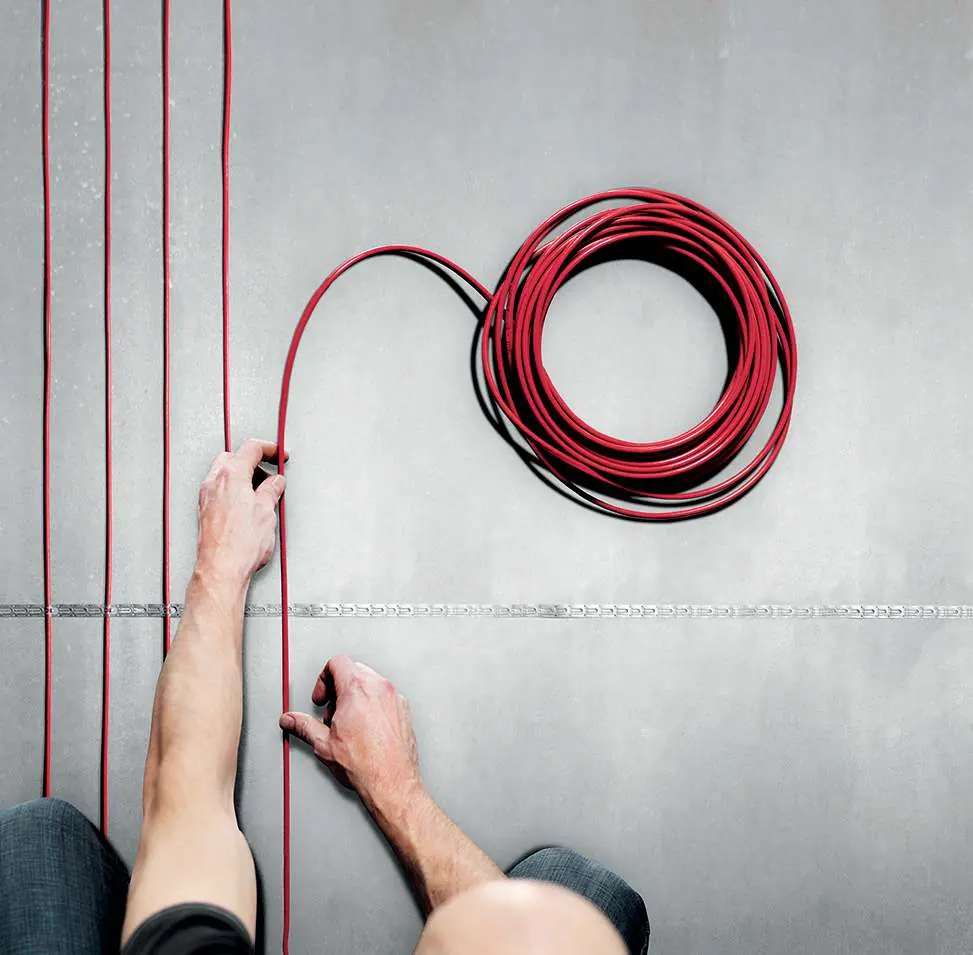

Installationsanleitung für Danfoss 088L3143 Heizleitungen
Schnellstart-Anleitung für die Installation von Danfoss Heizleitungen. Enthält Sicherheitshinweise, Installationsrichtlinien, mechanische Klassifizierungen und eine Anwendungsübersicht.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationsanleitung für verschiedene Danfoss Heizleitungen. Es ist zwingend erforderlich, die lokalen Bauvorschriften und Elektroinstallationsrichtlinien zu beachten. Die Installation sollte nur durch qualifiziertes Fachpersonal erfolgen.
Sicherheitshinweise
- Schalten Sie vor Beginn der Installation oder Wartung alle Stromkreise spannungsfrei.
- Ein Fehlerstromschutzschalter (RCD) mit einem Auslösewert von maximal 30 mA ist erforderlich.
- Jedes Heizleitungsgeflecht muss gemäß den örtlichen Vorschriften geerdet werden.
- Die Heizleitung muss über einen allpoligen Trennschalter angeschlossen werden.
- Verwenden Sie eine korrekt dimensionierte Sicherung oder einen Leistungsschalter.
- Es wird dringend empfohlen, einen geeigneten Thermostat zu verwenden, um eine Überhitzung zu vermeiden.
- Verwenden Sie keine M1-klassifizierten Leitungen in Bereichen mit hoher mechanischer Belastung (z. B. Außenanwendungen, Beton mit scharfen Steinen, Dächer, Rinnen).
- Die Anwesenheit einer Heizleitung muss durch Warnschilder im Sicherungskasten und am Verteiler sowie durch Kennzeichnungen entlang der Leitung kenntlich gemacht werden.
Installationsrichtlinien
- Installieren Sie Heizleitungen nicht bei Temperaturen unter -5 °C.
- Der Biegedurchmesser muss mindestens das 6-fache des Leitungsdurchmessers betragen. Verbindungen dürfen nicht gebogen werden.
- Das freie Ende der Kaltleitung muss vom Installateur gegen eindringendes Wasser geschützt werden.
Mechanische Klassen
Die Heizleitungen sind in verschiedene mechanische Klassen unterteilt:
- M1: Für Anwendungen mit geringem Risiko mechanischer Beschädigung (z. B. auf ebenen Oberflächen, eingebettet in Estriche ohne scharfe Gegenstände).
- M2: Für Anwendungen mit hohem Risiko mechanischer Beschädigung.
- C: Hohe mechanische Belastbarkeit.
- MMM: Kennzeichnung für hohe mechanische Schutzklasse.
Anwendungsübersicht
Die Eignung der Heizleitungen hängt vom jeweiligen Kabeltyp ab. Die Anleitung enthält eine detaillierte Übersicht, welche Kabel für Anwendungen wie Rohrbegleitheizung (innen/außen), Beton, Sportfelder, Kühlhäuser, Dachrinnen oder Asphalt (hoch/niedrig) zugelassen sind.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Überhitzung der Heizleitung oder Baumaterialien
Verwenden Sie einen geeigneten Thermostat und stellen Sie sicher, dass die Heizleistung korrekt für die Anwendung ausgelegt ist.
Mechanische Beschädigung der Leitung
Verwenden Sie keine M1-klassifizierten Kabel in Bereichen mit hoher mechanischer Belastung oder bei scharfen Gegenständen.
Eindringen von Wasser in die Kaltleitung
Das freie Ende der Kaltleitung muss vom Installateur fachgerecht gegen Feuchtigkeit geschützt werden.
Vor der Verwendung
- Stellen Sie sicher, dass alle Stromkreise vor der Installation abgeschaltet sind.
- Prüfen Sie, ob ein Fehlerstromschutzschalter (RCD) mit max. 30 mA vorhanden ist.
- Überprüfen Sie, ob die Heizleitung für die geplante Anwendung (siehe Anwendungsübersicht) geeignet ist.
- Stellen Sie sicher, dass die Umgebungstemperatur bei der Installation nicht unter -5 °C liegt.
- Prüfen Sie, ob die Biegeradien eingehalten werden (mind. 6-facher Leitungsdurchmesser).
Technische Daten in der Praxis
- RCD (Fehlerstromschutzschalter)
- Sicherheitseinrichtung, die bei einem Fehlerstrom von max. 30 mA auslösen muss.
- W/m oder W/m²
- Maximale Wärmedichte, die für die jeweilige Anwendung nicht überschritten werden darf.
Abbildungen und Diagramme
- Die Anwendungsübersicht (Kapitel 6) zeigt in einer Matrix, welcher Kabeltyp für welche Anwendung (z. B. Rohrbegleitheizung, Beton, Asphalt) zugelassen ist.
Modellkompatibilität
- Die Eignung der Kabel ist strikt an die mechanische Klasse und die Anwendungsmatrix gebunden.
- Einige Kabel (z. B. ECaqua 9T) sind für den Kontakt mit Trinkwasser zugelassen, andere ausdrücklich nicht.
