Installationsanleitung für das selbstlimitierende Heizkabel Danfoss ECiceguard 18...

Wichtige Informationen aus der Anleitung

Das Danfoss ECiceguard 18 Readymade ist ein selbstlimitierendes Heizkabel, das primär zum Schutz vor Eis- und Schneebildung auf Dächern, in Dachrinnen und Fallrohren eingesetzt wird. Die Selbstlimitierung verhindert eine Überhitzung, selbst wenn sich Kabel kreuzen oder berühren. Es wird dringend empfohlen, das System über einen Thermostat zu steuern, um Energie zu sparen.

Sicherheitshinweise

• Die Installation muss durch einen autorisierten Elektriker gemäß den örtlichen Vorschriften erfolgen.
• Vor Installations- und Wartungsarbeiten müssen alle Stromkreise spannungsfrei geschaltet werden.
• Ein Fehlerstromschutzschalter (RCD) mit maximal 30 mA Auslösestrom ist zwingend erforderlich.
• Der Schirm jedes Heizkabels muss geerdet sein.
• Das Kabel muss vor mechanischer Beanspruchung geschützt werden; in Bereichen mit hoher mechanischer Belastung sind M2-klassifizierte Kabel zu verwenden.
• Die Anwesenheit des Heizkabels muss durch Warnschilder im Sicherungskasten oder an den Anschlusspunkten kenntlich gemacht werden.

Installation und Montage

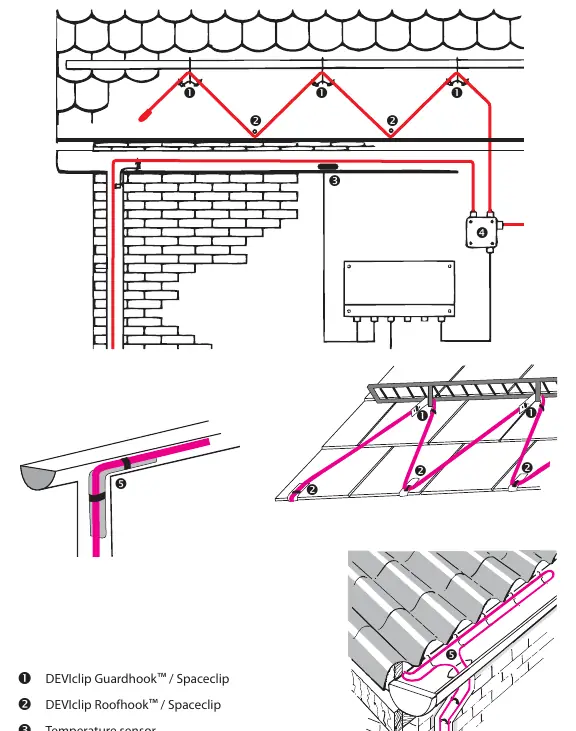

Für eine effiziente Frostschutzwirkung auf Dächern und in Rinnen sind folgende Punkte zu beachten:

• Der empfohlene Abstand (C-C) zwischen den Kabeln beträgt ca. 15 cm.
• Bei Dächern mit hoher Neigung kann eine Installation am untersten Dachabschnitt erforderlich sein.
• In Dachrinnen und Fallrohren reicht oft eine einfache Kabellänge aus.
• Bei Kabellängen über 25 cm im Fallrohr ist eine Zugentlastung notwendig.
• Das Kabel sollte im Fallrohr bis in frostfreie Tiefe (ca. 1 m unter der Erdoberfläche) geführt werden.
• Verwenden Sie Abstandshalter (Spaceclips), um das Kabel zu fixieren und mechanische Spannungen zu vermeiden.

Technische Daten

• Spannung: 230 V
• Leistung: 18 W/m bei 10°C (ca. 36 W/m in Eis)
• Min. Installationstemperatur: -50°C
• Min. Starttemperatur: -40°C
• Max. Betriebstemperatur (Ein/Aus): 65°C / 85°C
• Abmessungen: 11,3 x 5,8 mm

Lagerung

Heizkabel müssen an einem sauberen, trockenen Ort gelagert werden. Kontakt mit Chemikalien oder petrochemischen Produkten ist zu vermeiden. Die Lagertemperatur darf zwischen -40°C und +60°C liegen.
