Bedienungsanleitung für Danfoss TVM-H Thermostatventil
Erfahren Sie, wie Sie das Danfoss TVM-H Thermostatventil korrekt installieren, einstellen und warten. Dieser Leitfaden enthält wichtige Schritte zur Montage, Temperaturregelung und Fehlerbehebung für die Modelle DN20 und DN25.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Das Danfoss TVM-H ist ein Thermostatventil zur Regelung der Wassertemperatur. Diese Anleitung beschreibt die fachgerechte Installation, Inbetriebnahme und Einstellung. Vor der Montage ist sicherzustellen, dass das System drucklos ist. Die Installation darf nur durch qualifiziertes Fachpersonal unter Beachtung der geltenden Sicherheitsvorschriften erfolgen.
Installation und Montage
Bei der Installation ist auf die korrekte Fließrichtung zu achten, die durch Pfeile am Ventilgehäuse gekennzeichnet ist. Das Ventil kann in jeder Position montiert werden. Verwenden Sie geeignete Werkzeuge (10 mm und 21 mm Schlüssel) für die Anschlüsse. Stellen Sie sicher, dass die Dichtungen korrekt eingelegt sind, um Leckagen zu vermeiden.
Temperatureinstellung
Die gewünschte Mischwassertemperatur kann am Einstellknopf reguliert werden. Zur präzisen Einstellung:
- Entfernen Sie die Schutzkappe.
- Verwenden Sie ein Thermometer am Auslass, um die Ist-Temperatur zu prüfen.
- Drehen Sie den Einstellknopf, bis die gewünschte Temperatur (Bereich 30-70°C) erreicht ist.
- Fixieren Sie die Einstellung gegebenenfalls durch die Arretierschraube.
Wartung und Instandhaltung
Das Ventil ist wartungsarm. Bei Kalkablagerungen oder Funktionsstörungen kann der Einsatz gereinigt oder ausgetauscht werden. Hierzu muss das System entleert werden. Lösen Sie die Überwurfmutter mit einem 21-mm-Schlüssel, um Zugang zum Innenleben zu erhalten. Achten Sie beim Zusammenbau auf den korrekten Sitz aller Dichtungen.
Technische Daten
- Modelle: DN20 (1 Zoll) und DN25 (1 1/4 Zoll)
- Temperaturbereich: 30-70°C
- Max. Betriebstemperatur: 100°C
- Max. Betriebsdruck: 10 bar
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Temperatur weicht vom Sollwert ab
Überprüfen Sie die Ist-Temperatur am Auslass mit einem externen Thermometer und justieren Sie den Einstellknopf neu.
Undichtigkeit an den Anschlüssen
Prüfen Sie den korrekten Sitz der Dichtungen und ziehen Sie die Überwurfmuttern mit einem 21-mm-Schlüssel nach.
Vor der Verwendung
- System drucklos machen
- Fließrichtung anhand der Pfeile am Gehäuse prüfen
- Passende Dichtungen für die Anschlüsse bereitlegen
- Werkzeug (10 mm und 21 mm Schlüssel) bereithalten
- Temperaturbereich des Systems prüfen (max. 100°C)
Technische Daten in der Praxis
- MIX T 30-70°C
- Einstellbarer Temperaturbereich des Mischwassers.
Abbildungen und Diagramme

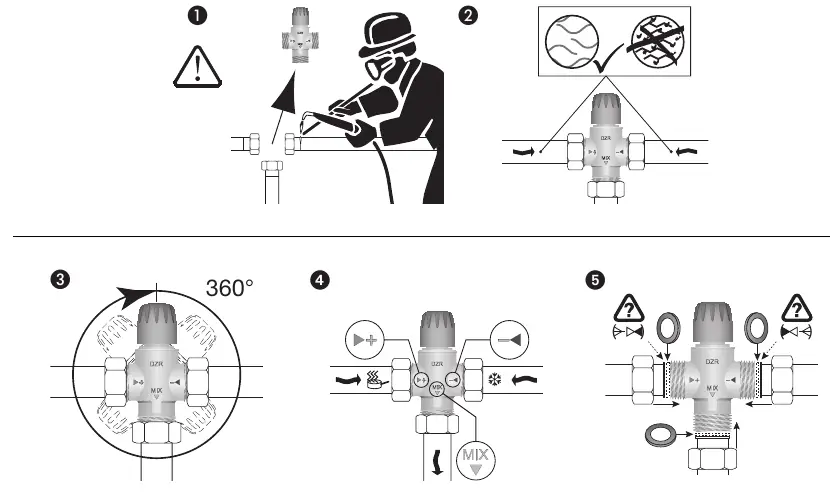

- Schritt 1-2: Montagehinweise und Fließrichtung beachten.
- Schritt 3-6: Mechanische Installation und Anschluss der Leitungen.

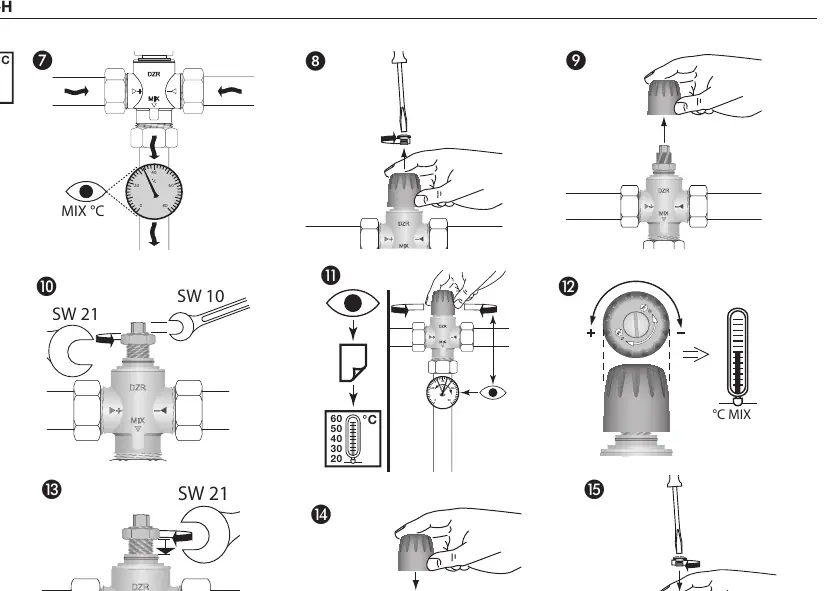

- Schritt 7-12: Kalibrierung der Temperatur mittels Einstellknopf und Thermometer.
- Schritt 13-15: Wartung und Austausch des Ventileinsatzes.
Modellkompatibilität
- Nur für den Einsatz in Sanitär- und Heizungssystemen innerhalb der angegebenen Druck- und Temperaturgrenzen geeignet.
