Bedienungsanleitung für Danfoss 013G6285 Heizkörperthermostat RAS-C2
Erfahren Sie, wie Sie das Danfoss RAS-C2 Heizkörperthermostat installieren, den Durchfluss einstellen und die Raumtemperatur effizient regeln. Inklusive Fehlerbehebung bei Wasserschlägen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die Installation und Bedienung des bidirektionalen Heizkörperventils RAS-C2. Das Ventil kann horizontal oder vertikal in den Vor- oder Rücklauf eingebaut werden. Eine integrierte Durchfluss-Einstellfunktion hilft, Wasserschläge zu vermeiden. Der maximale Druckabfall darf 0,45 bar nicht überschreiten.
Installation des Ventils
Um das Ventil korrekt zu installieren und Wasserschläge zu vermeiden, folgen Sie diesen Schritten:
- Schließen Sie alle Heizkörperventile durch Drehen der Schutzkappe im Uhrzeigersinn und lassen Sie das System abkühlen.
- Starten Sie den Heizkessel.
- Öffnen Sie ein Ventil und bestimmen Sie die Durchflussrichtung (welches Rohr wird zuerst warm?).

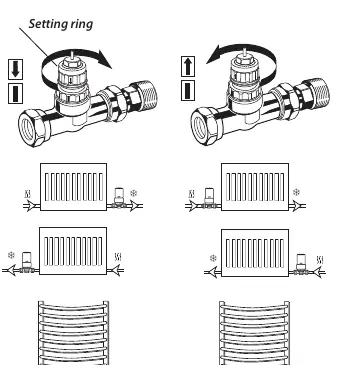

- Entfernen Sie die Kappe und stellen Sie den Einstellring gemäß der Zeichnung von Hand ein.
- Wiederholen Sie den Vorgang für alle Ventile.
Montage des Sensors
Nach der Ventilinstallation kann der Sensor montiert werden:
- Entfernen Sie die Kappe vom Ventil und drehen Sie den Sensor auf die Position für die Montage.
- Stellen Sie sicher, dass die Überwurfmutter locker bis zum Sensorkörper gedreht ist.
- Drücken Sie den Sensor fest auf das Ventil. Achten Sie bei horizontaler Montage darauf, dass der Skalenzeiger oben steht; bei vertikaler Montage muss er nach vorne zeigen.
- Halten Sie den Sensor fest und ziehen Sie die Überwurfmutter von Hand im Uhrzeigersinn fest.
- Ziehen Sie die graue Überwurfmutter mit einer Wasserpumpenzange fest, während Sie den Sensor weiterhin fest auf das Ventil drücken.
Bedienung und Temperaturregelung
Die gewünschte Raumtemperatur wird durch Drehen des Thermostatkopfes eingestellt. Beachten Sie, dass das Thermostat die Umgebungstemperatur misst und daher nicht durch Vorhänge oder Möbel verdeckt werden darf. Die Positive SHUT-OFF Funktion ermöglicht es, das Ventil durch Drehen über die Frostschutzeinstellung hinaus auf 0 komplett zu schließen, um den Heizkörper für Wartungsarbeiten zu entleeren.
Fehlerbehebung
Sollten Wasserschläge auftreten, drehen Sie den Einstellring am Ventil auf die andere Einstellung. Es ist nicht erforderlich, das Ventil auszubauen, um die Durchflussrichtung zu ändern.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Wasserschläge im System
Drehen Sie den Einstellring am Ventil auf die alternative Einstellung.
Raum wird nicht warm
Stellen Sie sicher, dass das Thermostat nicht durch Vorhänge oder Möbel verdeckt ist, da dies die Temperaturmessung beeinträchtigt.
Vor der Verwendung
- System abkühlen lassen vor der Montage
- Durchflussrichtung am Heizkörper bestimmen
- Einstellring nur von Hand drehen
- Wasserpumpenzange für die finale Fixierung der Überwurfmutter bereithalten
- Skalenzeiger bei horizontaler Montage nach oben ausrichten
Technische Daten in der Praxis
- Maximaler Druckabfall
- Darf 0,45 bar nicht überschreiten.
- Positive SHUT-OFF
- Ermöglicht das vollständige Schließen des Ventils auf Position 0 für Wartungszwecke.
Abbildungen und Diagramme
- Einstellring: Dient zur Anpassung der Durchflussrichtung ohne Ventilausbau.
- Skalenzeiger: Muss je nach Montageausrichtung (horizontal/vertikal) korrekt positioniert werden.
Modellkompatibilität
- Dieses Paket enthält Sensor 013G6040 und Ventil 013G6285 (15 mm) oder 013G6286 (8/10 mm).
- Lockshield-Ventil RLV-D ist in den Codes 013G6003 und 013G6004 enthalten.
