Installationsanleitung für Danfoss 034R9507 Heißgas-Bypassregler Typ CPCE
Erfahren Sie, wie Sie den Danfoss CPCE Heißgas-Bypassregler und den LG Flüssigkeitsmischer korrekt installieren. Diese Anleitung enthält wichtige technische Daten, Drehmomentvorgaben, zulässige Kältemittel und Sicherheitshinweise für die...
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationshilfe für den Heißgas-Bypassregler Typ CPCE und den Flüssigkeitsmischer Typ LG. Es enthält kritische Parameter für die Montage, einschließlich Drehmomentvorgaben, die insbesondere bei der Verwendung brennbarer Kältemittel strikt einzuhalten sind. Die Installation sollte nur durch qualifiziertes Fachpersonal unter Beachtung der angegebenen Temperaturgrenzen und Druckwerte erfolgen.
Installation und Montage

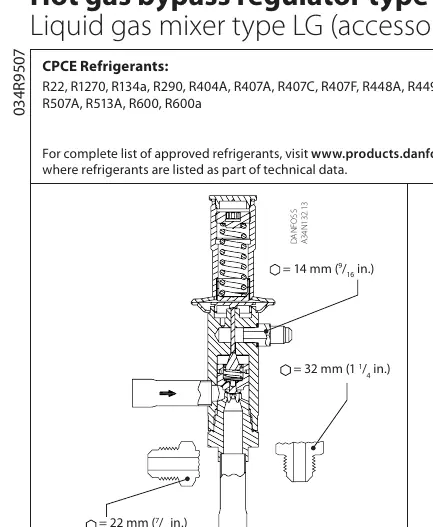

Bei der Montage sind die spezifischen Werkzeuggrößen zu beachten: 14 mm (9/16 Zoll), 32 mm (1 1/4 Zoll) und 22 mm (7/8 Zoll). Beim Löten ist eine Silberlegierung (15% Ag) zu verwenden, wobei die maximale Temperatur von 140 °C (285 °F) nicht überschritten werden darf.
Sicherheit und Drehmoment
Das Anzugsdrehmoment ist entscheidend für die Dichtheit des Systems. Es gilt ein Wert von 4 Nm (handfest plus eine 1/4 Umdrehung). Dies ist besonders bei brennbaren Kältemitteln sicherheitsrelevant.
Technische Daten
- Zulässige Kältemittel: R22, R1270, R134a, R290, R404A, R407A, R407C, R407F, R448A, R449A, R450A, R452A, R507A, R513A, R600, R600a.
- Maximaler Betriebsdruck (PS/MWP): 28 bar pe (405 psig).
- Prüfdruck (Pmax. test): 31 bar pe (450 psig).
- Temperaturbereich: -50 °C bis +140 °C (-60 °F bis 285 °F).
- Einstelldruck (pe): 0,4 bar (6 psig).
Für eine vollständige Liste der zugelassenen Kältemittel besuchen Sie bitte die Webseite www.products.danfoss.com und suchen Sie nach den individuellen Codenummern.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Undichtigkeit bei brennbaren Kältemitteln
Stellen Sie sicher, dass das Anzugsdrehmoment von 4 Nm (handfest + 1/4 Umdrehung) exakt eingehalten wird.
Beschädigung durch Überhitzung beim Löten
Achten Sie darauf, dass die Temperatur beim Löten 140 °C nicht überschreitet.
Vor der Verwendung
- Prüfen Sie, ob das verwendete Kältemittel in der Liste der zugelassenen Stoffe enthalten ist.
- Stellen Sie sicher, dass das Werkzeug für die Größen 14 mm, 32 mm und 22 mm bereitliegt.
- Verwenden Sie 15% Silberlot für die Verbindungen.
- Überprüfen Sie, ob der Betriebsdruck innerhalb der Spezifikation von 28 bar liegt.
Technische Daten in der Praxis
- PS/MWP 28 bar
- Maximal zulässiger Betriebsdruck des Reglers.
- tmin -50 °C / tmax 140 °C
- Zulässiger Betriebstemperaturbereich.
Abbildungen und Diagramme
- Das Diagramm zeigt die korrekte Positionierung des CPCE-Reglers im Kältekreislauf.
- Die Zeichnung verdeutlicht die 360-Grad-Einstellmöglichkeit mit einem Druckhub von 1 bar pro Umdrehung.
Modellkompatibilität
- Die Liste der Kältemittel ist nicht abschließend; für aktuelle Daten die Danfoss-Website nutzen.
