Bedienungsanleitung für Danfoss ABNM A5 0-10V Proportionaler thermischer Stellantrieb
Erfahren Sie, wie Sie den Danfoss ABNM A5 0-10V Stellantrieb montieren, elektrisch anschließen und kalibrieren. Dieser Leitfaden enthält Details zur Erstinbetriebnahme, NC/NO-Konfiguration und automatischen Kalibrierung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieser Leitfaden beschreibt die Installation und Inbetriebnahme des proportionalen thermischen Stellantriebs Danfoss ABNM A5 für AB-QM Ventile (DN 10-32). Das Gerät ist für den Betrieb in jeder Position geeignet, sofern das Kabel eingesteckt ist (Schutzart IP54). Der Betriebstemperaturbereich liegt zwischen 0 °C und 60 °C.

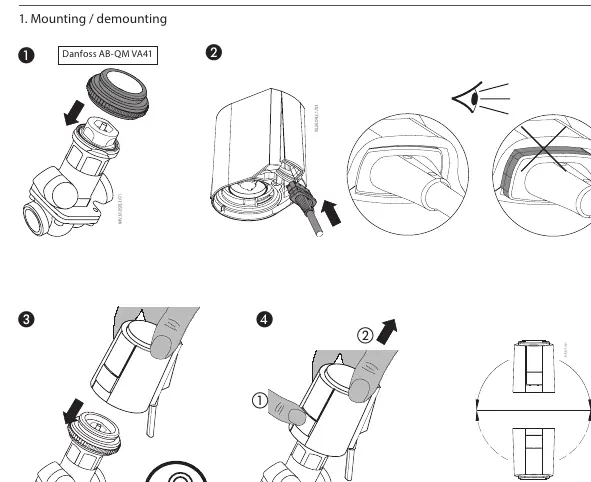

Montage und Demontage
Die Montage erfolgt direkt auf das Ventilgehäuse mittels des Adapters VA41:
- Setzen Sie den Adapter auf das Ventil.
- Stecken Sie das Kabel in den Stellantrieb ein.
- Drücken Sie den Stellantrieb auf den Adapter, bis ein Klickgeräusch die korrekte Arretierung bestätigt.
- Zur Demontage drücken Sie die Entriegelungstaste und ziehen den Antrieb vom Ventil ab.
Elektrischer Anschluss
Der Stellantrieb benötigt eine Spannungsversorgung von 24 V (AC oder DC, je nach Typ). Die Belegung ist wie folgt:
- Rot: 0-10 V (DC) Pluspol
- Blau: 0 V
- Schwarz: 24 V (AC/DC)
Erstinbetriebnahme der NC-Version
Die NC-Version (Normally Closed) verfügt über eine First-Open-Funktion zur Entriegelung:
- Bei Auslieferung ist der Antrieb ca. 3 mm ausgefahren.
- Nach Anlegen der Spannung für mehr als 6 Minuten fährt der Antrieb auf ca. 8,3 mm aus.
- Nach einer Betriebszeit von mehr als 3 Minuten ist der Antrieb für den normalen Betrieb bereit (ca. 0,5 mm Hub).
Automatische Kalibrierung
Der ABNM A5 führt eine automatische Kalibrierung durch, um den Öffnungs- und Schließpunkt zu erkennen:
- Der Prozess startet nach dem Einschalten und dauert ca. 30 Minuten.
- Die Kalibrierungswerte werden nach 8 Stunden dauerhaft gespeichert.
- Das Gerät unterscheidet dabei zwischen NO- und NC-Versionen.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Antrieb lässt sich nicht auf das Ventil aufsetzen
Stellen Sie sicher, dass der Adapter VA41 korrekt auf dem AB-QM Ventil montiert ist.
Stellantrieb zeigt keine Reaktion nach dem Einschalten
Überprüfen Sie die 24V Spannungsversorgung und die korrekte Polung der 0-10V Steuersignale.
Vor der Verwendung
- Prüfen Sie, ob das Ventilgehäuse vom Typ AB-QM DN 10-32 ist.
- Stellen Sie sicher, dass die Versorgungsspannung 24V AC/DC entspricht.
- Vergewissern Sie sich, dass der Adapter VA41 fest auf dem Ventil sitzt.
- Stellen Sie sicher, dass das Kabel fest eingesteckt ist, um IP54 zu gewährleisten.
Technische Daten in der Praxis
- 0-10 V Proportional
- Der Hub des Stellantriebs wird stufenlos durch das Steuersignal geregelt.
- NC (Normally Closed)
- Stromlos geschlossen; erfordert eine Erstinbetriebnahme zur Entriegelung.
Abbildungen und Diagramme
- Die Montagegrafik zeigt den Klick-Mechanismus zur Befestigung auf dem Ventil.
- Das Anschlussdiagramm verdeutlicht die Kabelfarben für Stromversorgung und Steuersignal.
- Das Kalibrierungsdiagramm zeigt den zeitlichen Ablauf der automatischen Erkennung der Endpunkte.
Modellkompatibilität
- Kompatibel mit Danfoss AB-QM Ventilen der Größen DN 10 bis DN 32.
- Erfordert den Adapter VA41 für die Montage.
