Danfoss RLV Entleerungs- und Fülleinrichtung 013R9127 Anleitung

Schnelle Anleitung für die Danfoss RLV Entleerungs- und Fülleinrichtung (013R9127). Erfahren Sie, wie Sie Heizkörper korrekt entleeren, befüllen und den Wasserdurchfluss präzise einstellen.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Die Danfoss RLV Entleerungs- und Fülleinrichtung (Modell 013R9127) dient zum Entleeren und Befüllen von Heizkörpern. Für die ordnungsgemäße Anwendung sind ein Danfoss Absperrhandrad, ein Standard-Vierkantschlüssel sowie ein 6-mm-Innensechskantschlüssel erforderlich. Stellen Sie sicher, dass alle Schritte in der korrekten Reihenfolge durchgeführt werden, um Schäden oder unkontrollierten Wasseraustritt zu vermeiden.

Entleeren und Befüllen

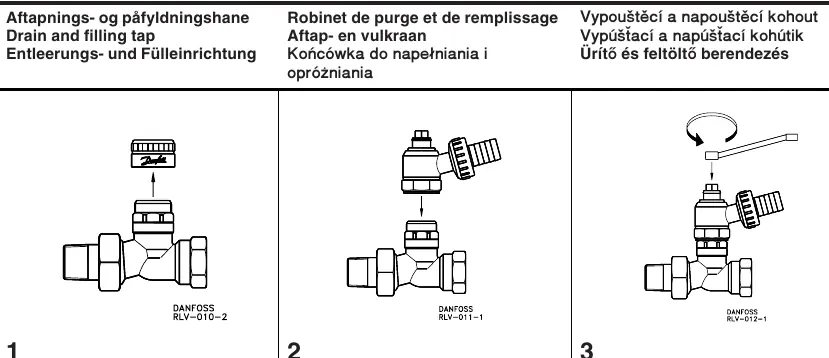

Schritte 1-3: Vorbereitung und Anschluss der Entleerungs- und Fülleinrichtung.

Vor Beginn der Arbeiten müssen Vor- und Rücklauf des Heizkörpers abgesperrt werden. Verwenden Sie hierfür stets ein Danfoss Absperrhandrad.
Öffnen Sie die Entlüftungsschraube am Heizkörper, um den Druck abzulassen.
Schrauben Sie die RLV Entleerungs- und Fülleinrichtung auf das Anschlussgewinde der RLV-Verschraubung.
Öffnen Sie die Einrichtung vollständig mit einem Standard-Vierkantschlüssel, um den Entleerungs- oder Füllvorgang zu starten.

Einstellen des Wasserdurchflusses

Nach Abschluss der Entleerungs- oder Füllarbeiten kann der Wasserdurchfluss reguliert werden:

Schließen Sie das Ventil nach der Arbeit durch Rechtsdrehen bis zum Anschlag.
Schrauben Sie die Entleerungs- und Fülleinrichtung ab.
Zur Einstellung des Wasserdurchflusses drehen Sie den 6-mm-Innensechskantschlüssel nach links. Die Durchflussmenge kann über 1/4 bis 4 Umdrehungen sowie bei voll geöffnetem Ventil reguliert werden.

Herstellerinformationen

Danfoss A/S

Markenprofil

Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Heizkörper lässt sich nicht entleeren

Stellen Sie sicher, dass Vor- und Rücklauf vollständig abgesperrt sind und die Entlüftungsschraube am Heizkörper geöffnet wurde.

Ventil lässt sich nach der Arbeit nicht schließen

Prüfen Sie, ob das Ventil durch Rechtsdrehen bis zum Anschlag vollständig geschlossen wurde, bevor die Fülleinrichtung abgeschraubt wird.

Vor der Verwendung

Danfoss Absperrhandrad bereitstellen
Standard-Vierkantschlüssel bereithalten
6-mm-Innensechskantschlüssel für die Durchflussregulierung bereithalten
Vor- und Rücklauf des Heizkörpers identifizieren
