Montageanleitung für Danfoss 013R9301 VHS-Abdeckkappe

Kurzanleitung zur Montage der Danfoss VHS-Abdeckkappe auf Sensoren sowie Hinweise zur elektrostatischen Pulverbeschichtung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen

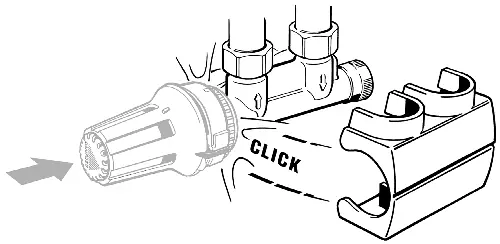

Montage auf Sensoren mit Schnappbefestigung

Seite 1

Seite 1

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen zur Montage der VHS-Abdeckkappe auf Danfoss-Sensoren sowie technische Richtlinien für die elektrostatische Pulverbeschichtung der Kappe. Die Montage unterscheidet sich je nach Sensortyp.

Montage der Abdeckkappe

Die Installation erfolgt abhängig vom Sensortyp:

Danfoss-Sensoren mit Schnappbefestigung: Die Abdeckkappe kann einfach auf den Sensor aufgedrückt werden, bis sie einrastet.
Andere Fühlerelemente: Bei allen anderen Sensortypen muss die mitgelieferte Festhaltefeder verwendet werden, um die Abdeckung sicher zu fixieren.

Elektrostatische Pulverbeschichtung

Falls die Abdeckkappe (Material: Noryl GTX 974 Schwarz) beschichtet werden soll, sind folgende Parameter zu beachten:

Temperatur: Maximal 180 °C für 10 Minuten.
Lack: Infralit PE/EP 8140 oder vergleichbar.
Feuchtigkeit: Vor der Beschichtung 10 Minuten bei 180 °C trocknen.
Aufhängung: Die Befestigung muss an der Innenseite der Abdeckung erfolgen.
Schichtdicke: Bei hellen Farben mindestens 100 µ; bei dunklen Farben ist die Schichtdicke nicht kritisch.

Fehlersuche bei der Beschichtung

Sollte nach der Beschichtung ein Orangenhaut-Effekt auftreten, prüfen Sie folgende Punkte:

Mangelhaftes Trocknen vor dem Prozess.
Zu kurze Trockenzeit.
Zu niedrige Temperatur während des Trocknens.

Herstellerinformationen

Danfoss A/S

Markenprofil

Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Orangenhaut-Effekt bei der Pulverbeschichtung

Prüfen Sie, ob das Material ausreichend getrocknet wurde, die Trockenzeit verlängert werden muss oder die Temperatur zu niedrig war.

Vor der Verwendung

Identifizieren Sie den Sensortyp (Schnappbefestigung oder Standard).
Stellen Sie bei Standard-Sensoren sicher, dass die Festhaltefeder vorhanden ist.
Bei Pulverbeschichtung: Material vorab 10 Minuten bei 180 °C trocknen.
